ギターアンプやカラオケ装置で御馴染のリバーブ装置。
要は、元の音にエコー分を追加する回路です。

下手な人ほど使いたがる・・・（大汗）。

人の事は言えないピンキー君。お世話に成ります・・・・・・・。

今回手に入れたリバーブユニット。信号音をコイルで機械振動に換える（スピーカーと同じ）。

その信号をもう一組のコイルで電気信号に戻します。

で、此の機械振動を伝えるのにスプリングを使うのです。
つまりスプリングの振動余韻を利用すると言う、いたって原始的な装置です。

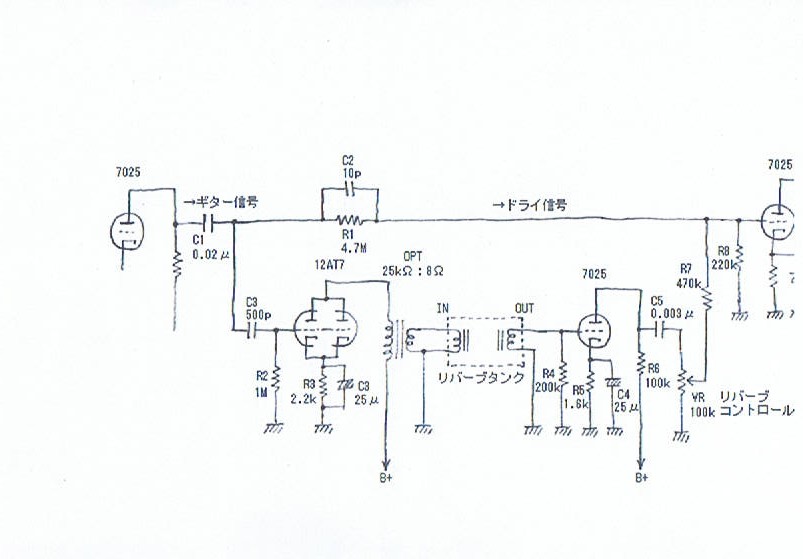

フェンダーの有名な回路です。

上のストレートが信号をその侭通して、下側がリバーブユニットで延びた信号を通します。

右端の真空管の入り口で、此の二つの信号をミックスするのですが、これで良いと思いますか？
リバーブ回路からの信号は右端の真空管に加えられるだけではなく、通常信号ラインを逆流してリバーブ入力に戻ります。

１２AT７の出力トランスしだいなんですが、正帰還にも負帰還にも成るんですね。
勿論リバーブユニットが入りますから、その辺の位相は・・・・・・（大汗）。

で、其れを防ぐ為に、上の信号ラインにとんでもない高抵抗を入れて、此の不都合を防ごうとしています。

基本、良い音（入力信号を汚さない）が欲しければ、高抵抗は非常に拙い（ギターアンプの中身は高抵抗が多い、オット昔のマッキンやマランツも同様）。

僕のアンプの秘訣は、此の高抵抗を使っていない、と言うのもあるんです。
此の信号の逆流を防ぐ方法。交流ですからダイオードも使えませんし・・。

で、コロンブスの卵的な回路を考えています。
机上では何も問題は無い筈。

公開しても良いんですが、僕が作る前に誰かに作られたら悔しいんで、製作したら公表します（笑）。



昔、あるマニアの方がやっていました。
レコードプレーヤーを２台持っていたのですが（２台とも高級機）、アンプにフォノ入力が一組しかなかった。
で、その方は二股ピンを使って、アンプへ繋いでいたのです。

この場合、プレーヤーの出力はアンプへ入るだけではなく、使っていないプレーヤーへも入るのです。
つまり二つのカートリッジがパラレル接続。
僕は目が点に成ったのですが・・・・・・・。

基本です、信号を二つに分けるのは、インピーダンスだけ考えれば良いので簡単です。
二つの信号を合わせるのは、非常に難しいと理解してください。
