作図完了

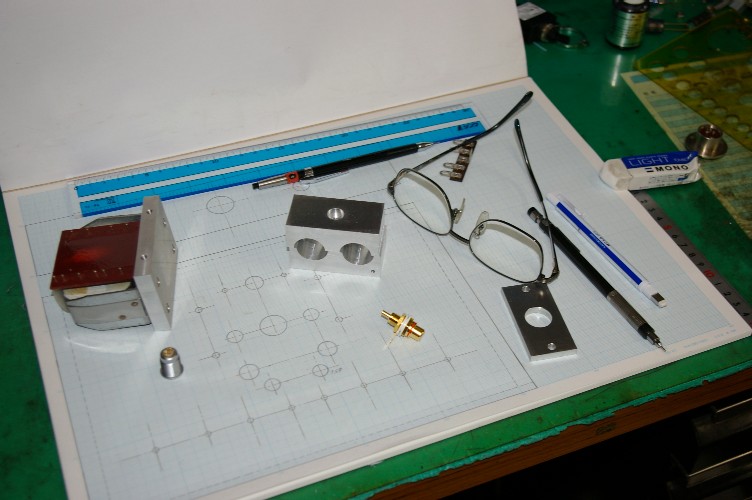

ヘッドアンプ本体の作図が出来ました。
兎に角微少信号を扱います。

別体の電源から引くケーブルにも、シールド線が必要なほどです。

B電源とA電源も別々の配線で引きます。

兎に角基本に忠実に。チョットでも違う事をしたらいっぺんにハムの餌食です。

アース母線なんて引いたら大変な事に成りますね(もういい加減にアース母線を止めません?)。

中央に見えるアルミ削りだしのパーツ。

これで真空管をシッカリとクリップ。
このブロックごと真空管はシャシに対してフローティング。

こうしないとハウリングに悩まされます。

入出力は勿論レモですが、ピンも写真に見えます。

これは入力インピーダンス調整用。

一般にはロータリーSW等を使って切り替え式にしますが、これですと決まった定数にしか出来ません。

この辺のマッチングを取るかどうかで、カートリッジが生きたり死んだり・・。

どんな値でも大丈夫なように・・・・・・。

入力のレモにピンをパラいます。
外部ピンの内部に抵抗を仕込むのです。
こうすればどんな値も作れます。

其の為の大き目のピン端子も購入済み。

お客様に納めるアンプですが、結構僕が楽しんでいたりして・・・。
