真空管アンプをお使いの方はご存知と思いますが、兎に角真空管は震動に弱い。

動作中に、真空管を指で弾いて見て下さい。その音がスピーカーから聞こえます。

信号レベルの高い所は何とか成りますが、ヘッドアンプの信号レベルは極小。

ハウリングを起こしてしまうのです。

対策は真空管に震動を伝え無い事。

真空管をアルミのブロックでクランプ。

そのブロックを、シャシに対してフローティングで取り付けるのです。

言うは簡単ですが、結構大変な加工が待っています。





フローティングと言っても魔法使いでは無いのですから、空中浮遊なんて出来ません。

ソレボイセインでフローティングします。

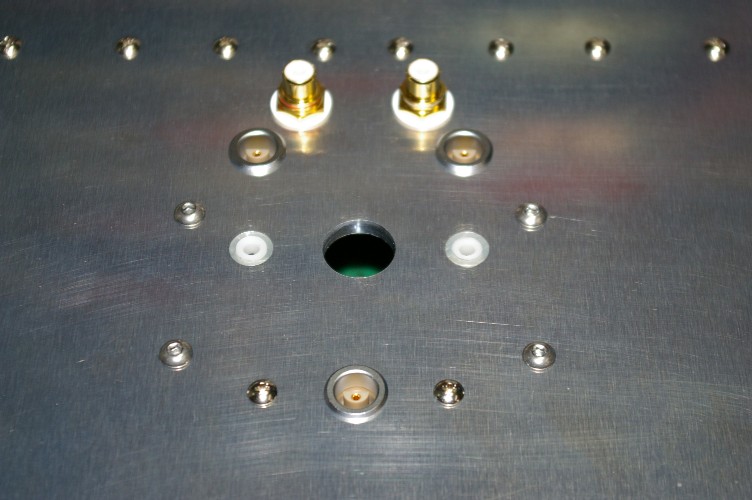

写真はブロックを留めるネジを通す穴。ネジの外周がシャシに接しては問題です。

穴は大きく開け、シリコンチューブをいれ、その中にネジ径に合わせたカラーを入れて直接触れるのを塞ぎます。

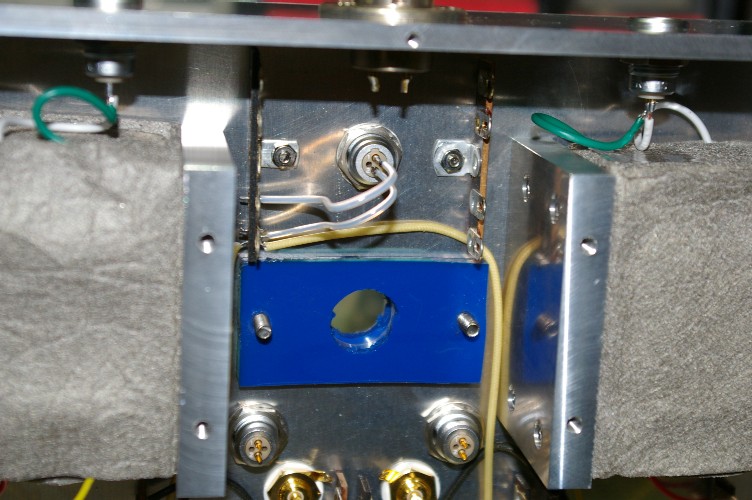

シャシ内側。ソルボセインは５mm厚。これを介してブロックを取り付けます。

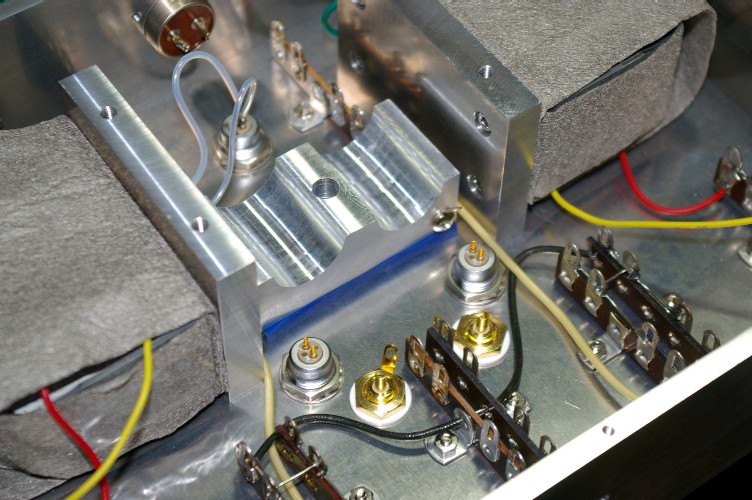

取り付けたブロックの下半分。この溝に真空管を入れ、上側にも同じブロックを取り付けてクランプします。

フローティングですから、電気的にシャシに落ちていません。アース配線が必要です。

さあ、もう少し。
