佳境に入ってきたヘッドアンプ。

基本的な配線は完了。

真空管の取り付けです。

一般の真空管アンプは、真空管ソケットをシャシに取り付け、そのソケットの足に配線を繋げばOK。

ところがその様な方法では、ヘッドアンプの場合、真空管にスピーカーからの音圧が伝わり、ハウリングを起こしてしまうのです。

パワーアンプでもスピーカーと近くのセッティングでは注意が必要です。
エンクロージャーの上に乗せて使うなんてもっての外。
真空管が悲鳴を上げています。

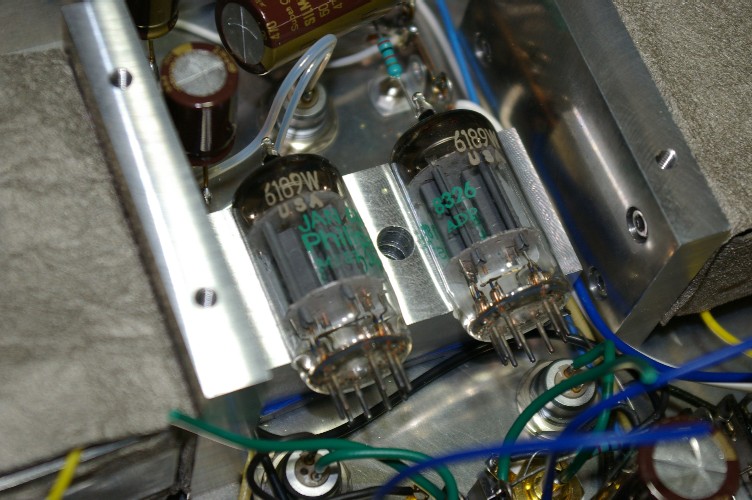

真空管をアルミブロックに乗せます。

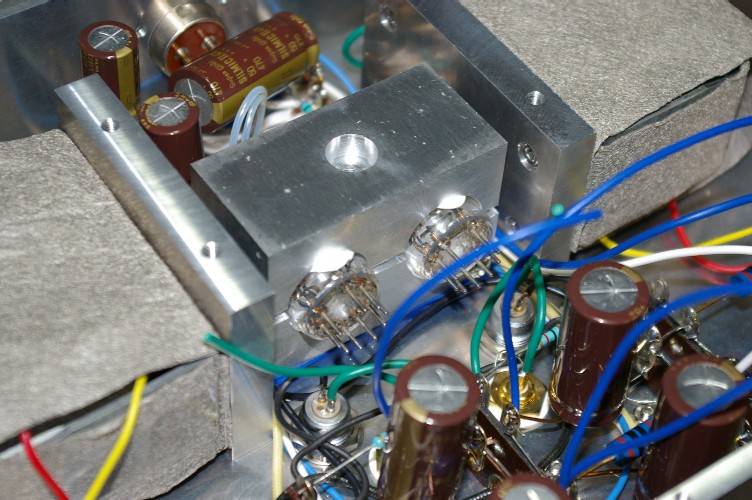

上側も同じブロックで挟みます。
でも、この侭では単に挟んであるだけですので外れてしまいます。

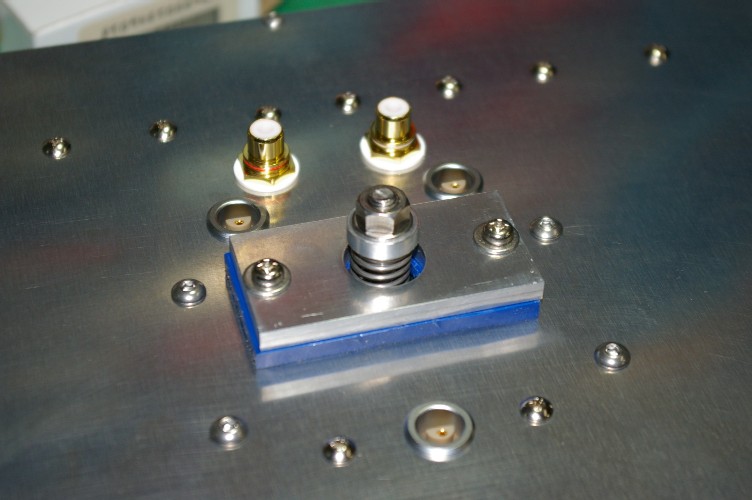

外側。スプリングでテンションを掛けているのです。

こうすれば、シリコングリスがはみ出してきても、適度に締め上げてくれます。

このスプリング方式を考える前は、単にネジでの締め付け。
トルクを掛け過ぎ、割った真空管、何本かなー？（汗）。
