一晩樹脂を十分硬化させて、出来上がりました。
直径１００mm弱。リッパなコイルです。
狙いは４,３３mH（１１０Ｈｚ）。
過去の経験で４,５mH程度有る筈。
此れから実測をして、狙いの値までほどきます。
直径１００mm弱。リッパなコイルです。
狙いは４,３３mH（１１０Ｈｚ）。
過去の経験で４,５mH程度有る筈。
此れから実測をして、狙いの値までほどきます。
[4回]
コイルを３往復半巻いたら息が切れた。
小休憩。
弦間からチャイムの音。佐川のおじさん（ヤマトはおにいちゃん、笑）。
荷物をほどくと中身は・・・・・・・。
ギター用のポットです。２５０kΩ。
シングルコイル用です。
此れをチョイスしたのは、写真でお判りでしょうがシャフトのアース端子が出ているんですね。
アンプの様に金属シャシでしたら要らないですけど、ウッドボディーのギターの場合は、アルミ箔と言う今一信頼度の無い金属で繋がっています。
シッカリとアースを取りたいですよね。
５００kΩは商社で在庫切れ。
まあ、ノンビリ行きましょう。
僕のチョイスしたポット。シャフト端にギザギザが有りません。
つまり、ギターに付いていたつまみは使えないんですね。
ストラトのデザイン、気に入っているんだけどなー・・・・。
小休憩。
弦間からチャイムの音。佐川のおじさん（ヤマトはおにいちゃん、笑）。
荷物をほどくと中身は・・・・・・・。
ギター用のポットです。２５０kΩ。
シングルコイル用です。
此れをチョイスしたのは、写真でお判りでしょうがシャフトのアース端子が出ているんですね。
アンプの様に金属シャシでしたら要らないですけど、ウッドボディーのギターの場合は、アルミ箔と言う今一信頼度の無い金属で繋がっています。
シッカリとアースを取りたいですよね。
５００kΩは商社で在庫切れ。
まあ、ノンビリ行きましょう。
僕のチョイスしたポット。シャフト端にギザギザが有りません。
つまり、ギターに付いていたつまみは使えないんですね。
ストラトのデザイン、気に入っているんだけどなー・・・・。
[4回]
昨日切削した純鉄のコア。
早速旋盤に取り付けて、巻き始め。
こんな感じで巻き上げます。
両側に、エンプラで作った丸板を、コアの両端に立てた雌ネジを利用しボルト締め。
チャックを太物用に爪を付け替え取り付けます。
簡単に思っていた方が多いと思いますが、巻き上げ準備だけで１時間。
この状態にしたら、この仕事が終わる迄、次の仕事には掛かれません。
写真は右から左への片道を巻き終えたところ。
グレーの樹脂を隙間に塗りこみ、次のターンが綺麗に成る様にしています。
仕事は何事も下準備。
おしゃれは下着から。
此の後７往復（計７往復半）巻上げ、樹脂で固定。
その状態ですと、今回の欲しい値よりも若干多目。
測定しながらほどいて規定値にします。
勿論、クロス周波数で測定です。
早速旋盤に取り付けて、巻き始め。
こんな感じで巻き上げます。
両側に、エンプラで作った丸板を、コアの両端に立てた雌ネジを利用しボルト締め。
チャックを太物用に爪を付け替え取り付けます。
簡単に思っていた方が多いと思いますが、巻き上げ準備だけで１時間。
この状態にしたら、この仕事が終わる迄、次の仕事には掛かれません。
写真は右から左への片道を巻き終えたところ。
グレーの樹脂を隙間に塗りこみ、次のターンが綺麗に成る様にしています。
仕事は何事も下準備。
おしゃれは下着から。
此の後７往復（計７往復半）巻上げ、樹脂で固定。
その状態ですと、今回の欲しい値よりも若干多目。
測定しながらほどいて規定値にします。
勿論、クロス周波数で測定です。
[3回]
再調整を始めたジャパンストラト。
症状を言いますと、第一フレットの音がビビル。２フレットも若干ビビル。
弦高の調整で治ったんですけど、なんかいやな予感・・・・・。
ネックをボディー側からしっかりと見ます。
逆反り。ヘッドに近い方が酷い。
第一フレットがビビッタのはこれか・・・・・・・。
で、今修正はNG。
ナンデかと言うと、ピックアップの交換と同時に弦のゲージも上げるつもり。
僕の好みの音は、０９４２よりも１０４６の方が出る様なんですね。
ゲージを上げると、ネックは順反りの方向へ曲がります。
ヒョットすると、弦の交換だけで治っちゃうかも（希望的観測）。
答えは１週間後。
あ、良く聞きますよね。生音ではビビルけど、アンプを通すと判らない。
なんと言うか、僕の作ったアンプはその状態が無く、生音でビビッタらアンプを通してもビビリます。
症状を言いますと、第一フレットの音がビビル。２フレットも若干ビビル。
弦高の調整で治ったんですけど、なんかいやな予感・・・・・。
ネックをボディー側からしっかりと見ます。
逆反り。ヘッドに近い方が酷い。
第一フレットがビビッタのはこれか・・・・・・・。
で、今修正はNG。
ナンデかと言うと、ピックアップの交換と同時に弦のゲージも上げるつもり。
僕の好みの音は、０９４２よりも１０４６の方が出る様なんですね。
ゲージを上げると、ネックは順反りの方向へ曲がります。
ヒョットすると、弦の交換だけで治っちゃうかも（希望的観測）。
答えは１週間後。
あ、良く聞きますよね。生音ではビビルけど、アンプを通すと判らない。
なんと言うか、僕の作ったアンプはその状態が無く、生音でビビッタらアンプを通してもビビリます。
[4回]

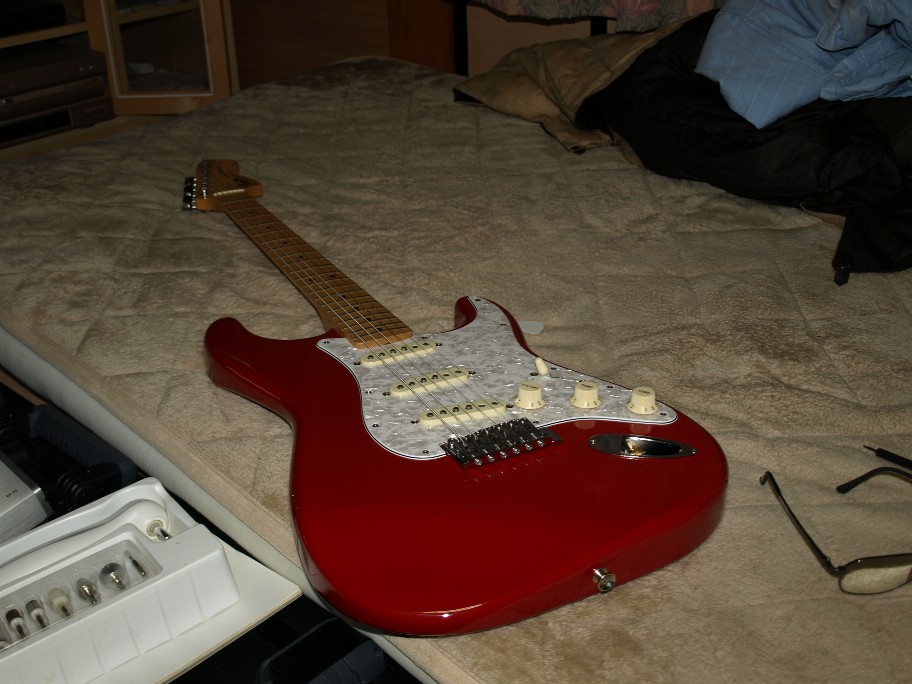

只今のベットの上。
１週間後にはピックアップ一式が交換されるジャパンストラト。
ハイ、再調整です。練習を始めたらエッと思う事が有りまして・・・。
弦高が今一合ってない。
と成るとピックアップの高さも・・。
交換する前に、僕の腕の限界で最上の状態にしたいんですね。
その状態から、新しいピックアップへ交換。テスト。
今の状態が悪い侭で交換したら正しい判断は出来ません。
つまり、交換したピックアップよりも、今の侭の方が良い。と言う判断も有り得るんです。
無駄使いって思う方もいるでしょうけど、僕にとっては授業料。
兎に角エレキギターの経験が浅過ぎる。授業料を払わないとスキルアップは難しいんです。
そんな訳で、僕にとっての１本はまだまだ判りません。でも買って色々と楽しんだ。結果こいつが・・・・。
それで良いと思っています。
１週間後にはピックアップ一式が交換されるジャパンストラト。
ハイ、再調整です。練習を始めたらエッと思う事が有りまして・・・。
弦高が今一合ってない。
と成るとピックアップの高さも・・。
交換する前に、僕の腕の限界で最上の状態にしたいんですね。
その状態から、新しいピックアップへ交換。テスト。
今の状態が悪い侭で交換したら正しい判断は出来ません。
つまり、交換したピックアップよりも、今の侭の方が良い。と言う判断も有り得るんです。
無駄使いって思う方もいるでしょうけど、僕にとっては授業料。
兎に角エレキギターの経験が浅過ぎる。授業料を払わないとスキルアップは難しいんです。
そんな訳で、僕にとっての１本はまだまだ判りません。でも買って色々と楽しんだ。結果こいつが・・・・。
それで良いと思っています。
[3回]
永年ネットワークを作って来ました。もう何セット作ったんだろう？
僕の馴染みのお客様は、皆メーカー純正を止めて僕の作ったネットワークへ交換しています。
ある意味、一番手抜きの出来るのもネットワークですし（表から見えないので何とでも成る）。
酷いメーカーに成ると有極性のケミコンを平気で使っていますし・・・・・。
で、今朝からの仕事・・。
ネットワークコイルのコア。
今回のコイル。コア長を５０mmでも３８mmでも巻ける（この二つの寸法は巻き込むポリプロピレンフィルムの幅）。
シッカリと考えました。どちらの長さが良いコイルを作れるだろう？
巻線の長さを計算したり、コイルの断面を計算したり・・・・・。
で、選んだのが３８mm。
古いお付き合いの方ならご存知でしょうが、僕は完全なる空芯コイル派。
市販のコア入りコイルを殆ど試しました。どれもダメです。付帯音が付き纏うんですね。
付帯音は、余計な共振（振動）と磁気歪みが原因の場合が殆どです。
つまり、コア材の磁気歪が気に成って気に成って・・・・・・。
ある時、低い周波数でのクロスの依頼が有りました。
空芯でも巻けるけど、でかくなる。でかいのはまあ我慢するけどDCRが大きくなる。
基本、コイルはウーハーにシリーズに入ります。
この場合DCRは低い程良い。
悩みましたよ。で、試してみよう、自分のオイロダインで・・・・・。
磁性体で磁気歪みの一番少ないのは純鉄。純鉄って機械強度は無いので、殆ど使われません。
使われるのは磁気に絡んだ所です。
とりあえず、純鉄の丸棒を発注。
此れが困った。殆ど需要が無いので切り売りは出来ません。
４m定尺１本お買い上げ（失敗したらどうなるんだろう？女房との喧嘩の時の武器位にしか・・・・）。
出来上がったコイルをオイロダインでテスト。付帯音がつきません。低域の分解能もアップ。
このテスト後にお客様のコイルを安心して巻き上げました。
コア入りコイルは周波数でインダクタンスが変わりまし、高域ほどコアの御利益が減って来ますので、５００～６００Ｈｚ以下での使用が良いかなと・・・・。
日曜日の足の疲れが取れなくて、旋盤でコア材の加工が精一杯。
明日、巻き始めます。
あ、チョイとお節介。
タンノイのネットワーク。プリント基板ですよね。
電力を扱うのに基板とは・・・・。
で、簡単なグレードアップ。
コンデンサーを良質なものに交換。
更に基板に錫メッキ線で裏打ち。
目茶変わりますよ（勿論良い方向へ、かなりの数の実績あり）。
材料（方式）を選ぶ時に全てが納得出来れば最高なんですが、一長一短と言う場合が殆ど。
あちらを立てればこちらが立たず。
で、どちらを選ぶか・・・・・・。
この場合、理論的に五分五分でしたら聴感で選ぶしか有りません。
僕は両方をテスト。聴感上良かった方をチョイス。
良く有るんですよ。電気的にはこちらが良いが機械的には別の方が良い。
僕の経験上・・・。
機械的を優先した方が、聴感上良い結果が出る場合が圧倒的に多いですネ（１００％かも）。
まあ、好みの問題ですので、好きな方を選べば良いかと・・・。
ハイ、正しい答えは両方をテストするですけどね。
経験上ですが、電気的だけで解明しようとすると、オーディオでは正解にたどり着けません。
電気理論と機械理論の両方が必要です。
オーディオ界。メーカーにも言えるんですが、電気屋さんばっかりで機械屋がいないんですね。
機械的に解決すれば簡単なのに電気で解決しようとする（昔の電気サーボアームの様な、笑）。
オーディオって両方の基本知識が必要と感じています。
（その最たる例が、僕の作るアンプシャシ。電気的にはなーーーーんも変わりません。でも再生音は・・・・・・・。電気屋さんには理解不能でしょうね、笑）。
僕成りの結論。
オーディオの音は共振と磁気歪みで殆ど解明出来る。マクソニックの二代目社長も同じ事を言っていました。
で、僕のもう一つ。
アンプの能動素子の直線性がホンの少し係わって来ると・・・。
更に（しつこい）。
コンデンサーにサインウェーブを入れて出力波形をオシロで見る。
その時にコンデンサーを叩いて見た方って居ます？
シャシの重要性に気付く筈です。
僕の馴染みのお客様は、皆メーカー純正を止めて僕の作ったネットワークへ交換しています。
ある意味、一番手抜きの出来るのもネットワークですし（表から見えないので何とでも成る）。
酷いメーカーに成ると有極性のケミコンを平気で使っていますし・・・・・。
で、今朝からの仕事・・。
ネットワークコイルのコア。
今回のコイル。コア長を５０mmでも３８mmでも巻ける（この二つの寸法は巻き込むポリプロピレンフィルムの幅）。
シッカリと考えました。どちらの長さが良いコイルを作れるだろう？
巻線の長さを計算したり、コイルの断面を計算したり・・・・・。
で、選んだのが３８mm。
古いお付き合いの方ならご存知でしょうが、僕は完全なる空芯コイル派。
市販のコア入りコイルを殆ど試しました。どれもダメです。付帯音が付き纏うんですね。
付帯音は、余計な共振（振動）と磁気歪みが原因の場合が殆どです。
つまり、コア材の磁気歪が気に成って気に成って・・・・・・。
ある時、低い周波数でのクロスの依頼が有りました。
空芯でも巻けるけど、でかくなる。でかいのはまあ我慢するけどDCRが大きくなる。
基本、コイルはウーハーにシリーズに入ります。
この場合DCRは低い程良い。
悩みましたよ。で、試してみよう、自分のオイロダインで・・・・・。
磁性体で磁気歪みの一番少ないのは純鉄。純鉄って機械強度は無いので、殆ど使われません。
使われるのは磁気に絡んだ所です。
とりあえず、純鉄の丸棒を発注。
此れが困った。殆ど需要が無いので切り売りは出来ません。
４m定尺１本お買い上げ（失敗したらどうなるんだろう？女房との喧嘩の時の武器位にしか・・・・）。
出来上がったコイルをオイロダインでテスト。付帯音がつきません。低域の分解能もアップ。
このテスト後にお客様のコイルを安心して巻き上げました。
コア入りコイルは周波数でインダクタンスが変わりまし、高域ほどコアの御利益が減って来ますので、５００～６００Ｈｚ以下での使用が良いかなと・・・・。
日曜日の足の疲れが取れなくて、旋盤でコア材の加工が精一杯。
明日、巻き始めます。
あ、チョイとお節介。
タンノイのネットワーク。プリント基板ですよね。
電力を扱うのに基板とは・・・・。
で、簡単なグレードアップ。
コンデンサーを良質なものに交換。
更に基板に錫メッキ線で裏打ち。
目茶変わりますよ（勿論良い方向へ、かなりの数の実績あり）。
材料（方式）を選ぶ時に全てが納得出来れば最高なんですが、一長一短と言う場合が殆ど。
あちらを立てればこちらが立たず。
で、どちらを選ぶか・・・・・・。
この場合、理論的に五分五分でしたら聴感で選ぶしか有りません。
僕は両方をテスト。聴感上良かった方をチョイス。
良く有るんですよ。電気的にはこちらが良いが機械的には別の方が良い。
僕の経験上・・・。
機械的を優先した方が、聴感上良い結果が出る場合が圧倒的に多いですネ（１００％かも）。
まあ、好みの問題ですので、好きな方を選べば良いかと・・・。
ハイ、正しい答えは両方をテストするですけどね。
経験上ですが、電気的だけで解明しようとすると、オーディオでは正解にたどり着けません。
電気理論と機械理論の両方が必要です。
オーディオ界。メーカーにも言えるんですが、電気屋さんばっかりで機械屋がいないんですね。
機械的に解決すれば簡単なのに電気で解決しようとする（昔の電気サーボアームの様な、笑）。
オーディオって両方の基本知識が必要と感じています。
（その最たる例が、僕の作るアンプシャシ。電気的にはなーーーーんも変わりません。でも再生音は・・・・・・・。電気屋さんには理解不能でしょうね、笑）。
僕成りの結論。
オーディオの音は共振と磁気歪みで殆ど解明出来る。マクソニックの二代目社長も同じ事を言っていました。
で、僕のもう一つ。
アンプの能動素子の直線性がホンの少し係わって来ると・・・。
更に（しつこい）。
コンデンサーにサインウェーブを入れて出力波形をオシロで見る。
その時にコンデンサーを叩いて見た方って居ます？
シャシの重要性に気付く筈です。
[5回]
今夜もノンビリと練習です。
段々とギターの経験が増えて来ると（まだまだですよね）、今迄は気付かなかった事に？
今夜はフジゲンテレキャスもどきです。
オリジナル状態では、フロントのハムバッカーにリアのシングルが完全に負けている。
そんな訳で、リアのシングルをセイモアダンカンに交換しました。
オーディオの世界では極常識なエージング（要は馴らしです）。
どうもセイモアダンカンが目覚めたらしい。
良い意味で自己主張を始めた。
リアのシングルの音、固いんだけど（リアだから当たり前）気持ちの良いサウンド。
で、フロントのハムバッカーに切り替えると・・・・・・。
ハーフトーンなら何とか聞ける。
フロント単独にすると完全に物足りない。良い子なんですけどもうチョイ自己主張をして欲しい。
少なくともセイモアダンカンと肩を並べて欲しい。
ハハ、こいつも交換かな・・・・。
で、大逆転（大汗）。
この前、内部配線を換えた時にピックアップの高さ調整をキチットしたかな？
慌てて再調整。
無茶苦茶変わりました。シングルには負けないよ。
ウン、グレード的には合格したんだけど・・・・・（続く）。
段々とギターの経験が増えて来ると（まだまだですよね）、今迄は気付かなかった事に？
今夜はフジゲンテレキャスもどきです。
オリジナル状態では、フロントのハムバッカーにリアのシングルが完全に負けている。
そんな訳で、リアのシングルをセイモアダンカンに交換しました。
オーディオの世界では極常識なエージング（要は馴らしです）。
どうもセイモアダンカンが目覚めたらしい。
良い意味で自己主張を始めた。
リアのシングルの音、固いんだけど（リアだから当たり前）気持ちの良いサウンド。
で、フロントのハムバッカーに切り替えると・・・・・・。
ハーフトーンなら何とか聞ける。
フロント単独にすると完全に物足りない。良い子なんですけどもうチョイ自己主張をして欲しい。
少なくともセイモアダンカンと肩を並べて欲しい。
ハハ、こいつも交換かな・・・・。
で、大逆転（大汗）。
この前、内部配線を換えた時にピックアップの高さ調整をキチットしたかな？
慌てて再調整。
無茶苦茶変わりました。シングルには負けないよ。
ウン、グレード的には合格したんだけど・・・・・（続く）。
[4回]
エーーー、実は７日（日）に雨の中７時間以上合羽を着た状態で立っていました。
勿論そんな時間立ち続けるのは、僕の足では無理なので、傍らに酒ケースを置いて、チョクチョク一休み。
でも、今年の夏は寒い。完全に体が冷え切って、昨日は扁桃腺が腫れて・・・・・・。
本日は６０％回復。冷蔵庫の中もヤバイ状態なので買い物。
帰って来たら荷物が届いていた。
中身は一ヶ月以上前に発注したトランス。
MCトランスです。僕のチョイスしているトランスは、色々な接続が出来ます。逆を言うとどの接続が自分には合っているか？の判断を必要とします。
今回のお客様。ご自分でアンプを作る方。
トランスの現物を見せたら、予備配線はピンキーさんがして（笑）。
正しい判断と思います。ピンのピッチは２,５mm。
ピン間の隙間は１,５mmです。
此れを指定通りに配線をしないといけないんですね。
オーディオを自作される方。自分のスキルをよく考えて、この先はプロに任せよう。と言う判断が余計な出費を防ぎます。
今回のトランス。二次側のターミネーター抵抗値の調整は必須です。
このオーナー、僕と同じカートリッジですし、昇圧比も一緒。
じゃあ、同じターミネーター抵抗で決まり。って思ったらオーディオをなめています。
夏冬で変わりますし、カートリッジ個体でも変わります。
この辺の調整をしないで、あのMCトランスは・・・・・。
なんて、いい加減な評価が多過ぎますよね。
散々実験もしないで簡単にネットへ評価を書く。
お邪魔虫以外の何者でも有りません。
勿論そんな時間立ち続けるのは、僕の足では無理なので、傍らに酒ケースを置いて、チョクチョク一休み。
でも、今年の夏は寒い。完全に体が冷え切って、昨日は扁桃腺が腫れて・・・・・・。
本日は６０％回復。冷蔵庫の中もヤバイ状態なので買い物。
帰って来たら荷物が届いていた。
中身は一ヶ月以上前に発注したトランス。
MCトランスです。僕のチョイスしているトランスは、色々な接続が出来ます。逆を言うとどの接続が自分には合っているか？の判断を必要とします。
今回のお客様。ご自分でアンプを作る方。
トランスの現物を見せたら、予備配線はピンキーさんがして（笑）。
正しい判断と思います。ピンのピッチは２,５mm。
ピン間の隙間は１,５mmです。
此れを指定通りに配線をしないといけないんですね。
オーディオを自作される方。自分のスキルをよく考えて、この先はプロに任せよう。と言う判断が余計な出費を防ぎます。
今回のトランス。二次側のターミネーター抵抗値の調整は必須です。
このオーナー、僕と同じカートリッジですし、昇圧比も一緒。
じゃあ、同じターミネーター抵抗で決まり。って思ったらオーディオをなめています。
夏冬で変わりますし、カートリッジ個体でも変わります。
この辺の調整をしないで、あのMCトランスは・・・・・。
なんて、いい加減な評価が多過ぎますよね。
散々実験もしないで簡単にネットへ評価を書く。
お邪魔虫以外の何者でも有りません。
