オーバーホール中のプリアンプ。昨日から動作チェックに入っています。
真空管を新しい物へ交換。即電源ON・・・・・。

ブッブーです。今回交換した真空管、現在では入手不能な貴重管。僕が入手したのは３０年程度前。
此処迄年月が経っていますと、新車だけど３０年間動かさなかった車を起動する時と同じです。
整流管を抜き、高圧を遮断。その状態で電源ON。
素早くヒーター電圧のチェック（素早くが大切）。
正常でしたら此の侭で１時間以上通電（今回は２時間行いました）。
車で言うとアイドリングでシッカリと各部へオイルを回す。

真空管の場合は陰極の活性化です。
もう一度ヒーター電圧のチェックと各陰極の点灯具合を見ます。
全てOKでしたら、電源OFF。
整流管を挿し電源ON。
今度も素早く各真空管に流れるアイドリング電流値をチェック。

この手順を踏んでいる人は非常に少ないのが現状です。兎に角時間が掛かる。

現状のアンプの説明がまだでしたね。


アンプ本体と電源。普通は別電源と考えるでしょうが違います。
電源部。


所が本体にも・・。

本体電源部の大きな穴はケミコンを外した跡。

此のアンプ、本体内蔵の電源だけで正常動作を出来るのです。
じゃあ、外の電源は・・・・・・。

当時、オプションだった強化電源です。
此の電源を付けたら、本体内部の電源はヒーター回路とフラット段の高圧回路だけを供給。
イコライザーの高圧電流は別電源から供給する仕組みです。

信号回路には一切手を触れませんし、真空管の動作点も弄りません。
でも音質は比べ物にならない。電源の重要性を理解出来るオプション電源だったのです。

と言う事で、昨日は別電源を接続しないでテストをしました。
つまりフラット段だけのテスト。見事に一発合格。

今日は別電源を繋いでイコライザー段のテストです。

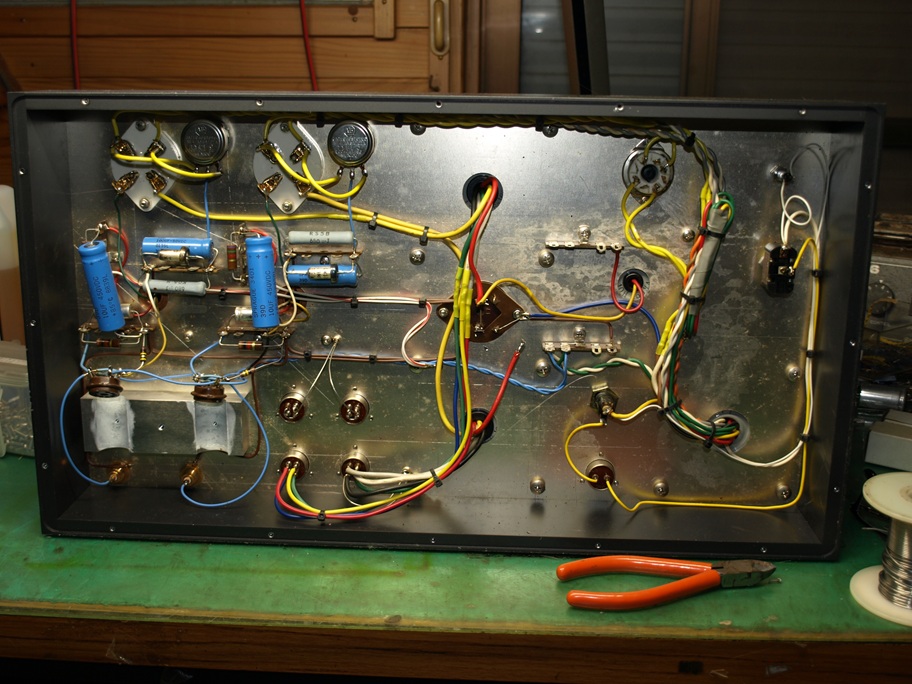

強化電源に見える３個のオイルコンと４本のブロックケミコン。外すと穴が開くので付けた侭ですが内部の配線は全て切断して有ります。
現在の良質なケミコンへ全て交換。
４０年前はオイルコンの音質は有難かったのですが、現在は完全に邪魔ものです。

２～３時間後の追記。
イコライザー段の動作チェックです。と言っても最初から信号を入れてオシロで波形を見る。迄にやらなければいけないテスト。
６本の真空管のアイドリング電流値を目標値（現代の動作点）に合わせる。
調整は此の３本の抵抗値。


前のブログでアップした物と同じ写真です。片ch３本ですので両chで６本に成ります。
で、結果は６本共交換（涙）。
この辺を調整した方ならお判りでしょうが、一発で成功は可也難しい（シーソー感覚です）。
要は１本交換して理想値に合わせた。その後次の抵抗値も変えると、先に合わせた数値が変化するのです。
電卓では出せない数値なのです。永年の経験と勘がモノを言う世界です。

苦労１時間少々。目標値に合わせられました。
頭はクラクラ。これで前に書いた片ch１個のケミコン追加が出来ます。
何処へ押し込もう・・・・？

続きは明日。

[9回]

オーバーホール中のプリアンプ。ヤット完成が見えて来ました。
お預かりしたのが９月１１日ですからまもなく２ヶ月。

中途半端な仕事はしたくないので、時間はタップリと頂きました。要は『ピンキーさんの好きな様にやってね・・。』

実はお預かりする迄、昔僕が使っていたオールトランス結合とは思ってもいなかったので、結構大騒ぎ。

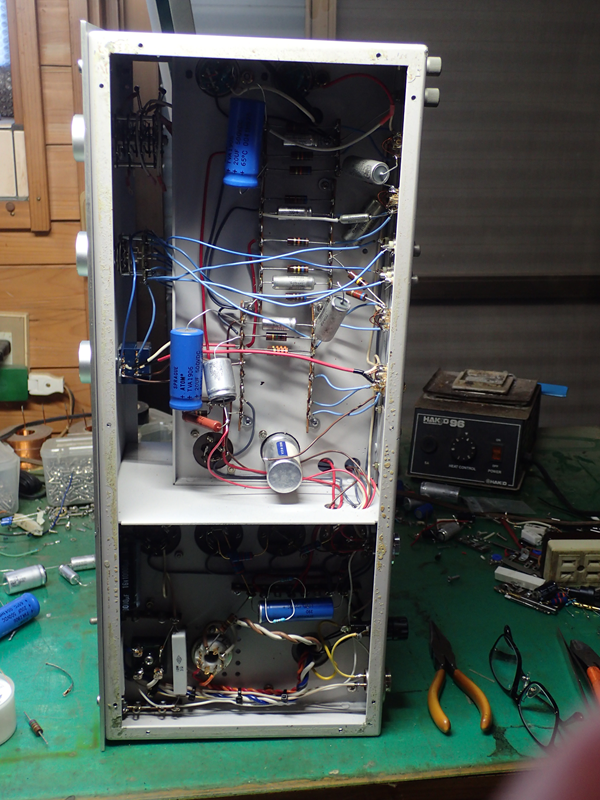

取り敢えずパーツ交換の終わった中身です。

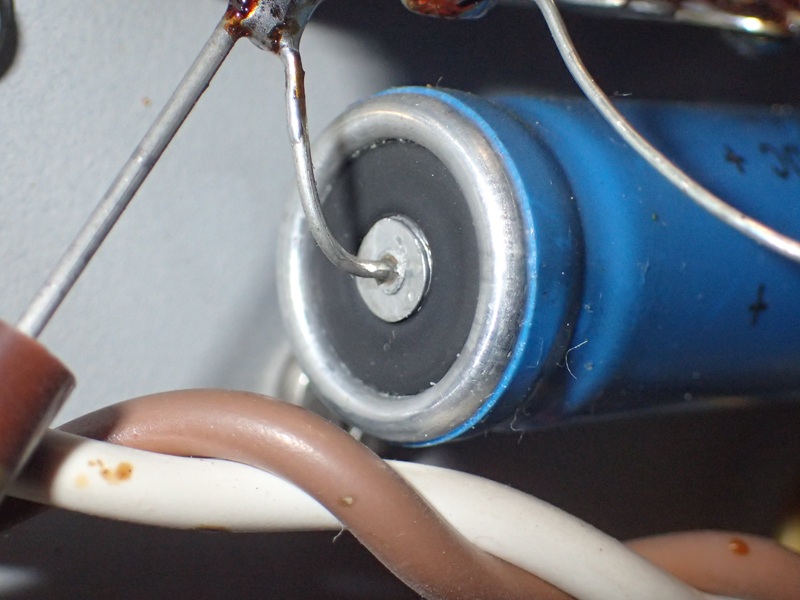

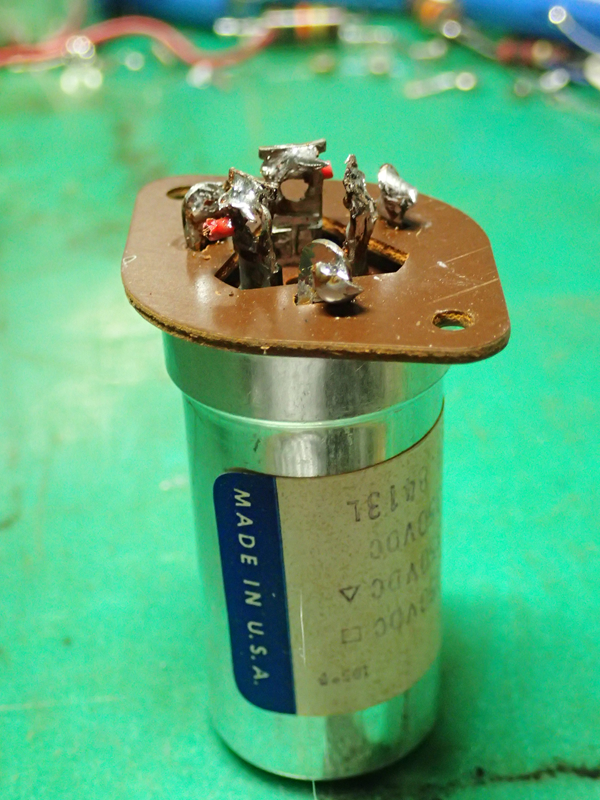

電源部。穴が開いていますが本来は此処にブロックケミコンが付いていました。外した物を数個測定しましたがヤハリ年波には勝てず・・・。

増幅部分。




トランスと真空管ソケットが近いので、その奥のCR類を半田付けをするのが大変。本当に気を遣わないと配線被覆を半田鏝が溶かします。

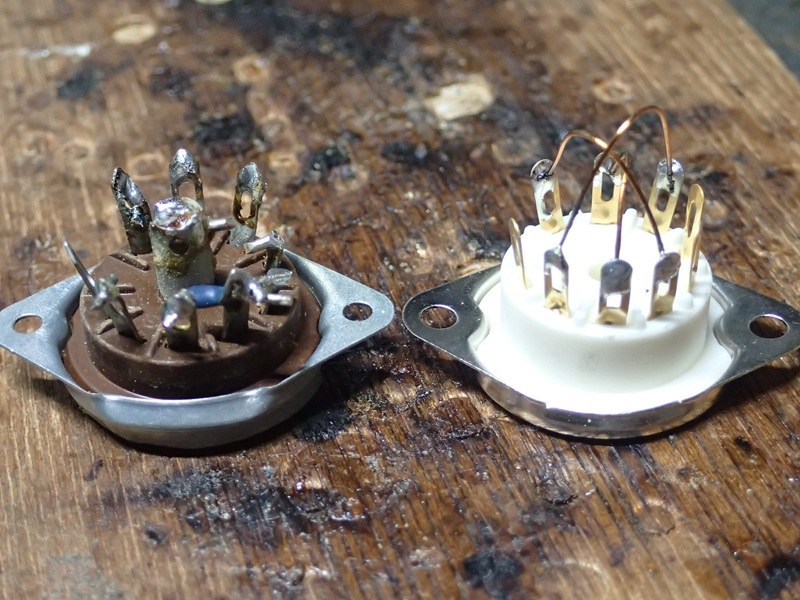

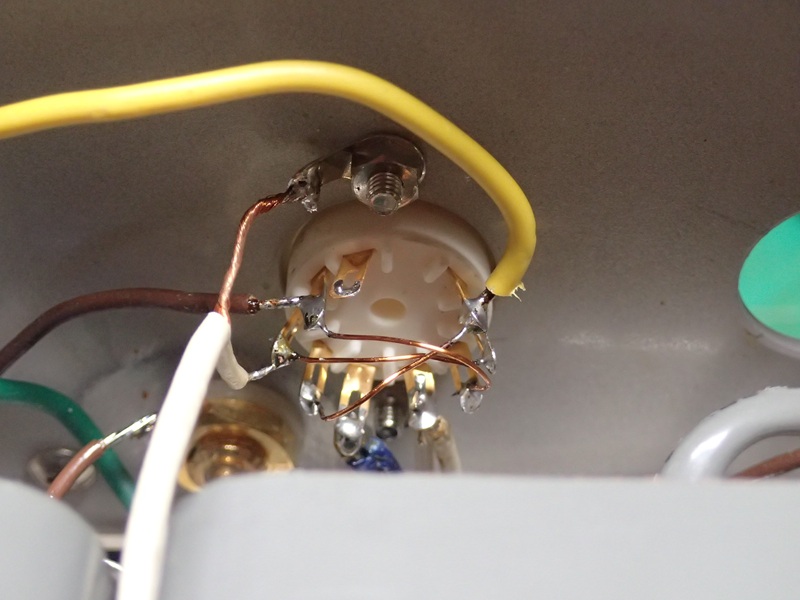

ソケットは全数交換しました。

デカップリング回路。


狭い空間にチューブラコンを押し込みます。写真に見える３本の抵抗器は、動作チェック後に変更も有り得ますので、見える様に取り付けます。

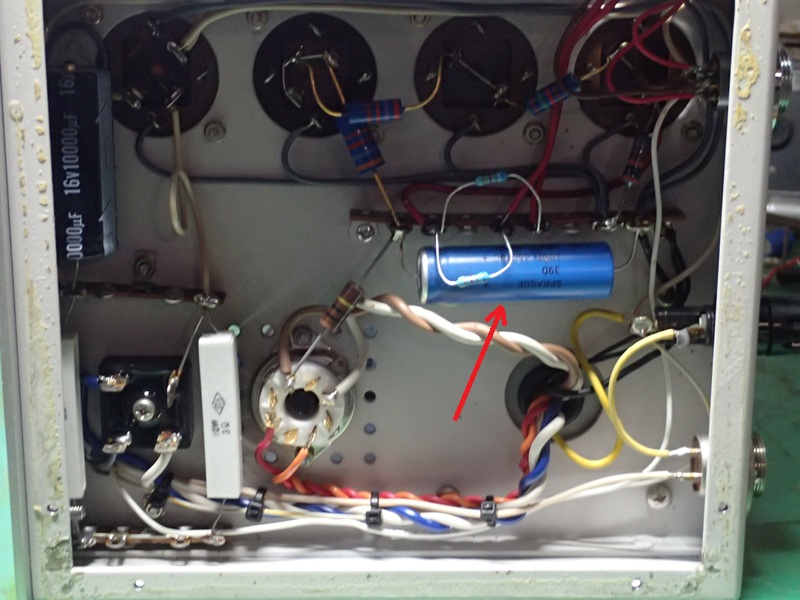

本当はもう１個のケミコンを入れたいのですがスペースで悩んでいます（元々は付いていなかったケミコンなので、この状態でも正常動作をしますが音的に入れたい）。

此処で即動作チェックに入るとつまらないミスを犯しやすく成ります。組んだ時の記憶が邪魔をするのです。
頭を完全にリセット。と言う事で今日の残りは庭弄り（笑）。

実は２～３週間前にとんでもない大手メーカーに招待をされまして工場見学（開発センターも）、その後工場の技術者の方々（開発者も同席）と懇談会。
で、その時の僕の発言。
『お客さんに急がれて時には、じゃあ手抜きして良いんですね。と答えるんです。』って笑いながら言いました。
その時技術の責任者。
『それ貰った（笑）。』
きっと彼も上司から急がされて困っていたんでしょうね。

冗談では無く、通常よりも早く済ませるって不可能です。手抜きしか方法は有りません。

[8回]

先日アップしました小さなカラー。結局もう1個必要に成り旋盤で・・。

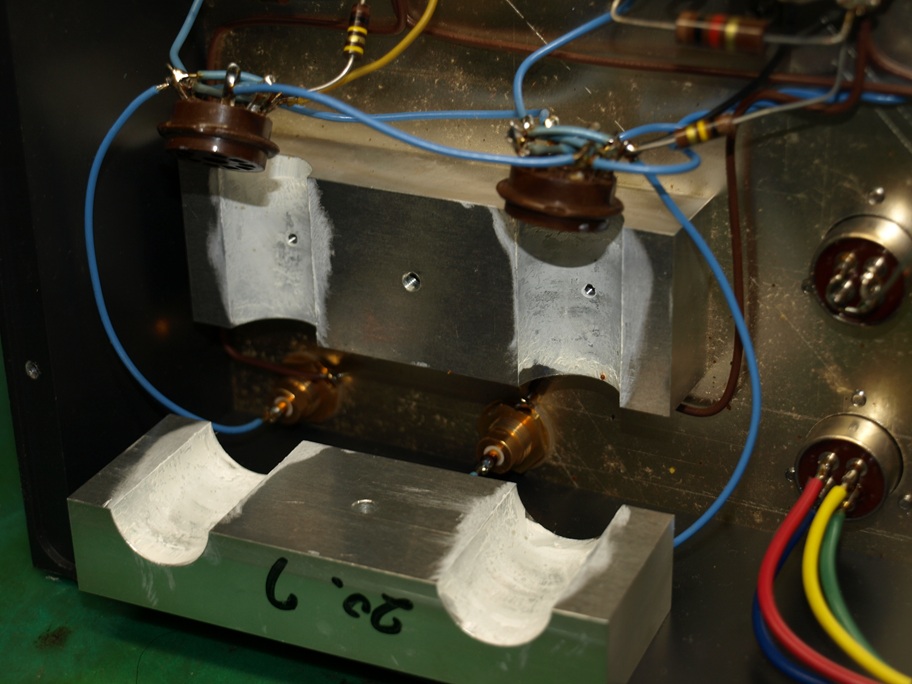

使い方は写真で・・。

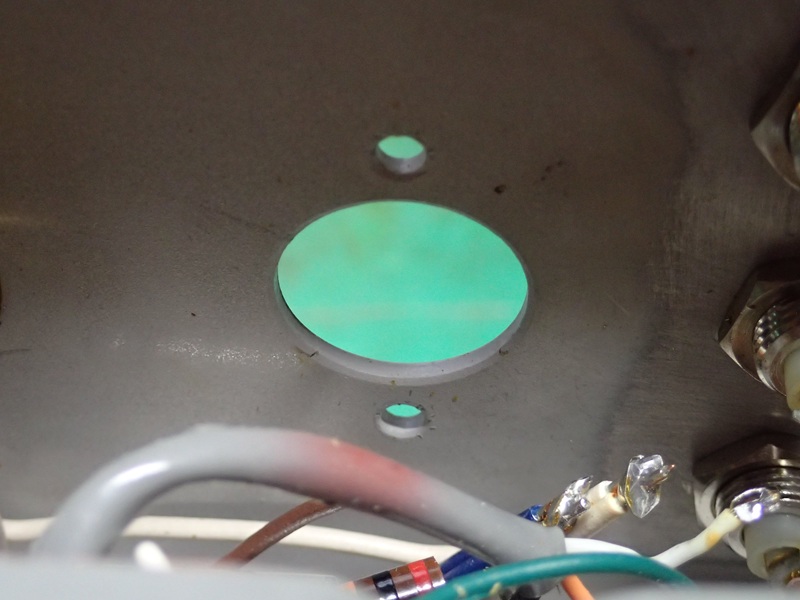

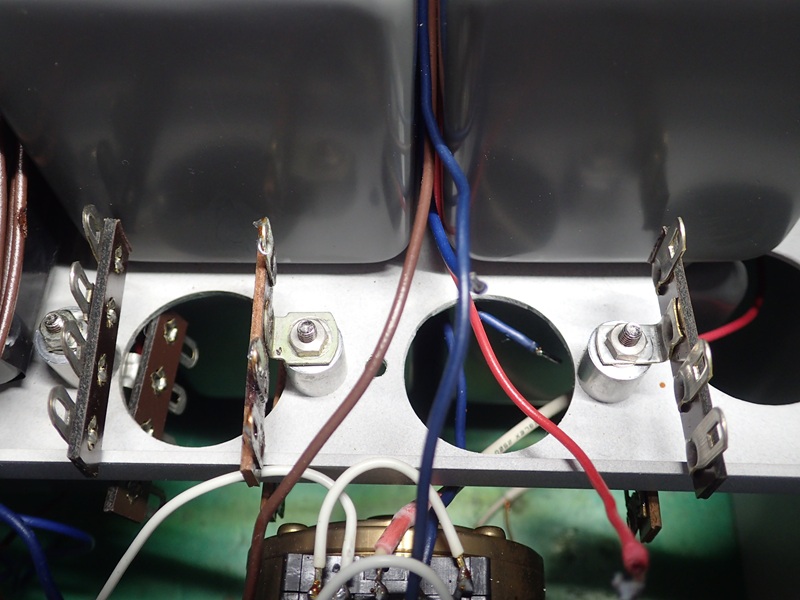

大きな丸穴が２個。此処にはブロックケミコンが付いていました。

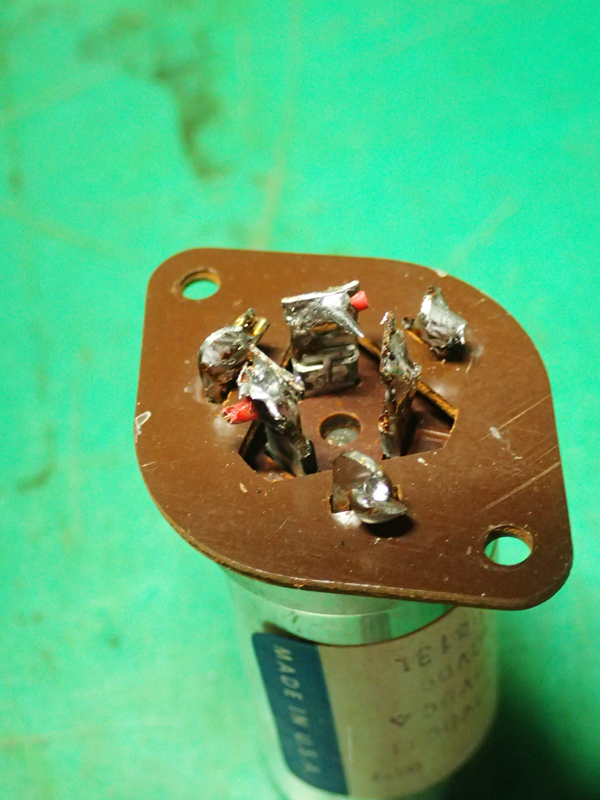

写真でお判りの様に3個封入して有ります。此れを単品のチューブラコンに替える訳です。
ブロックケミコンは端子タイプですのでラグ板が要りません。対してチューブラコンは両端からリード線が出ているだけですから、取り付けラグが必要に成ります。
要は単純に交換と言う訳には行かないのです。

そこで問題。

取り付ける板には強度を稼ぐ為に片側へ折り返しを作って有ります。

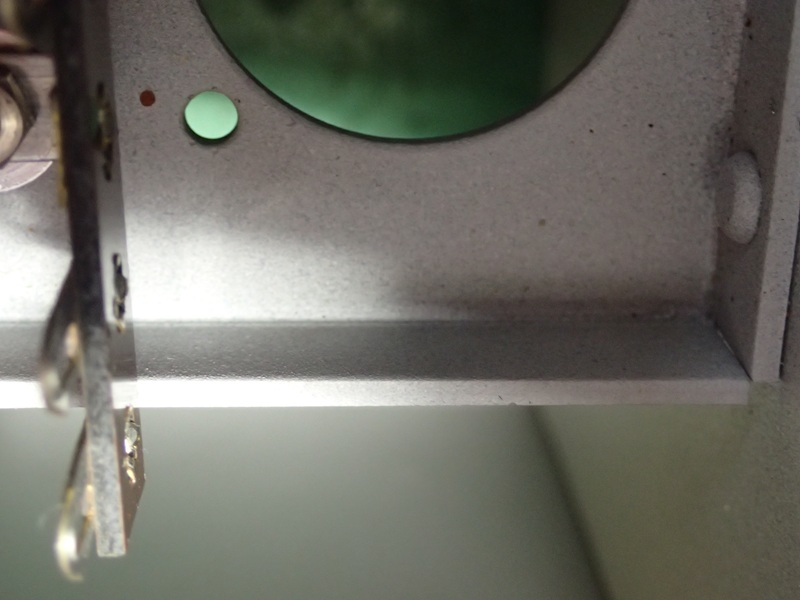

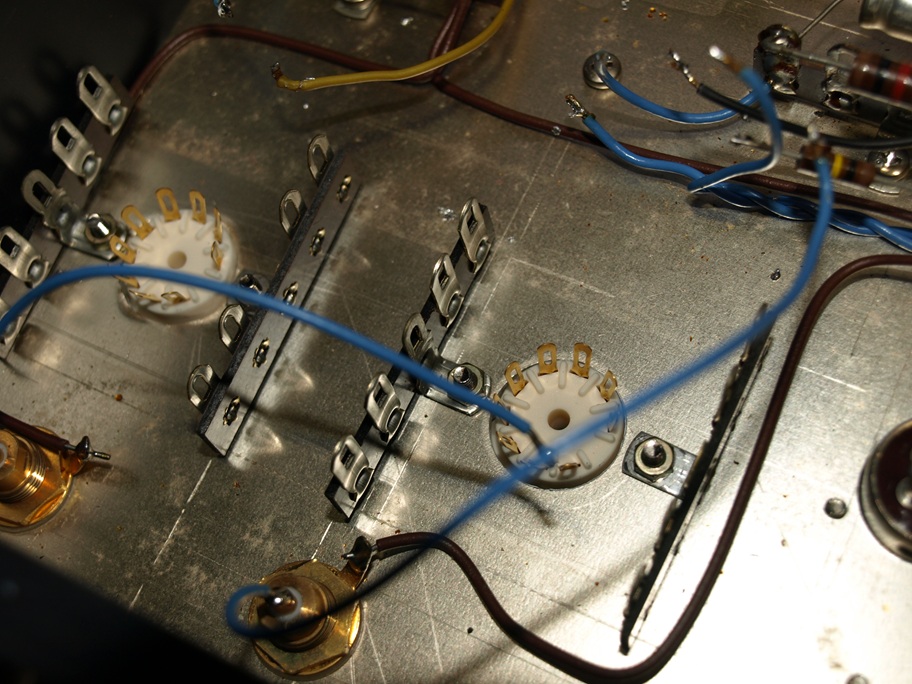

コイツにラグ板がゴチンコしてしまうのです。

つい最近オーバーホールをした同型のアンプはトランス結合では無かったので、トランス側にラグを伸ばせばOKだったのですが、こいつは直ぐ隣にトランスが有る。
トランスを避けると折り返し部分にゴッチンコ。
要は折り返し部分にラグが接触しない様に持ち上げてしまえ。
と言うのがカラーを作った理由です。

ある意味、同型と思っていても仕様がまちまちなので・・・・・・（僕の責任）。



実は裏側の反対ch。でっかいVRとゴチンコしてテンヤワンヤ・・・・・。
