只今ギターアンプ改造の真っ最中。
初段管の動作点を換えるのは終わりました。
略３倍の耐入力特性。
その様な特性にするには、加える電圧も上がります（電源トランスは余裕綽綽）。
さて困った。ある所に入れている電解コンデンサー。
今迄は１００V耐圧で何とかもっていた。
今回は無理。ストックを見るともっと高いのはゴロゴロしているんだけど、丁度良いのが見当たらない。
耐圧が増すとサイズが大きくなるので、無駄な耐圧は避けたいのです。
新たに発注と成ると、入荷まで作業がストップ。
其れは避けたい。
と言う事で、良く使われる方法のコンデンサーシリーズ作戦。
要は１００V耐圧のコンデンサーをシリーズ接続しますと、耐圧は２００Vに成るのです。
こんな感じですね。容量は半分に成りますが・・。
で、此の接続でOKと思いますか？
この場合重要なのは、コンデンサー中間地点の電圧。
丁度半分に成る保障は無いのです。
２００V耐圧に１６０Vを掛けたとしますね。
その場合、上のコンデンサーに１００V、下のコンデンサーに６０Vと言う振り分けに成るかも知れないのです。
チョイ拙い・・・・。
対策は・・。
もう判りますよね、抵抗で分圧をしてやれば、半分ずつの電圧が掛かります。
この場合の抵抗値は、１mA程度流れる抵抗値を選べば大丈夫。
勿論、上下の抵抗値は同じ値です。
初段管の動作点を換えるのは終わりました。
略３倍の耐入力特性。
その様な特性にするには、加える電圧も上がります（電源トランスは余裕綽綽）。
さて困った。ある所に入れている電解コンデンサー。
今迄は１００V耐圧で何とかもっていた。
今回は無理。ストックを見るともっと高いのはゴロゴロしているんだけど、丁度良いのが見当たらない。
耐圧が増すとサイズが大きくなるので、無駄な耐圧は避けたいのです。
新たに発注と成ると、入荷まで作業がストップ。
其れは避けたい。
と言う事で、良く使われる方法のコンデンサーシリーズ作戦。
要は１００V耐圧のコンデンサーをシリーズ接続しますと、耐圧は２００Vに成るのです。
こんな感じですね。容量は半分に成りますが・・。
で、此の接続でOKと思いますか？
この場合重要なのは、コンデンサー中間地点の電圧。
丁度半分に成る保障は無いのです。
２００V耐圧に１６０Vを掛けたとしますね。
その場合、上のコンデンサーに１００V、下のコンデンサーに６０Vと言う振り分けに成るかも知れないのです。
チョイ拙い・・・・。
対策は・・。
もう判りますよね、抵抗で分圧をしてやれば、半分ずつの電圧が掛かります。
この場合の抵抗値は、１mA程度流れる抵抗値を選べば大丈夫。
勿論、上下の抵抗値は同じ値です。
[5回]
取り合えず音の出ているギターアンプ。
ギター側の調整と僕の好みで、色々と拙い点が露呈。
最大の問題点。最大入力が小さ過ぎる。その為クリーントーンもオーバードライブに・・（大汗）。
色々とくっつけたけど、僕はクリーントーン以外は使わない。
思いっ切り、単純なアンプに成りそうです。
特許が取れるかも（笑）と思ったミックス回路も要りませんね。
今回フジゲンにトランスを入れましたが、出力ダウンはホンの僅か（あの程度の撒き数比では）。
そんな訳で、今日の休養日はアンプを弄る事にしました。
予定していたピックアップ交換はまた先延ばしです。
元々、様子見でのアンプでしたから、今迄使えたのがエライ。
取り合えず、全体の耐入力を４倍程度に増やします。
耐入力。大き過ぎると微小信号に反応しないアンプに成ります。
この辺のセッティングが、アンプ作りの力量が判る所なんですね。
ギター側の調整と僕の好みで、色々と拙い点が露呈。
最大の問題点。最大入力が小さ過ぎる。その為クリーントーンもオーバードライブに・・（大汗）。
色々とくっつけたけど、僕はクリーントーン以外は使わない。
思いっ切り、単純なアンプに成りそうです。
特許が取れるかも（笑）と思ったミックス回路も要りませんね。
今回フジゲンにトランスを入れましたが、出力ダウンはホンの僅か（あの程度の撒き数比では）。
そんな訳で、今日の休養日はアンプを弄る事にしました。
予定していたピックアップ交換はまた先延ばしです。
元々、様子見でのアンプでしたから、今迄使えたのがエライ。
取り合えず、全体の耐入力を４倍程度に増やします。
耐入力。大き過ぎると微小信号に反応しないアンプに成ります。
この辺のセッティングが、アンプ作りの力量が判る所なんですね。
[4回]
エーー、今日から増えたカテゴリー。
『ギター電気回路』（笑）。
完全に嵌まっています。お金を殆ど掛けないで、シッカリとチューン出来ますので・・・。
一昨日、フジゲンにトランスを内蔵し、ポットを取り外しました。
その状態の音。元気良過ぎ。
慌ててピックアップの高さを下げる騒ぎ。
それでも今一変。
ここ数日の疲れが残っているので、今日は休養。
で、もう一度フジゲンの回路図をチェック。
オイオイ・・・・・・・。
えらいミス。ポットを取り外しただけで、代わりの抵抗を入れ忘れ。
そりゃー元気に成るよね。トランスに限らずコイル（ピックアップも勿論入ります）の受けの抵抗値で周波数特性は変わります。
抵抗値を大きくすると、高域が上がり、小さくすると高域は下がります。
その所為でポットの抵抗値を変えると音色が変わるのです。
フジゲンの標準抵抗値は５００kΩ。
トランスを入れる前はこれでバランスが取れていた。
リアピックアップに入れたトランスは２：１。と言う事はインピーダンスは1/4。
５００×1/4は１２５kΩ。
と言う事で１２０kΩをセレクターの後に入れます（ポットと同じ位置）。
ハハ、元気過ぎは一発で解消。バランスは以前の侭で、音色だけがトランスを入れたものに・。（あ、勿論。ピックアップの高さは戻しました）。
フロントのハムも此れでバランスが取れているのでOK。
僕がMCトランスの調整に、二次側ターミネーター抵抗値を利用しているのはご存知ですよね。
ギターにもこの方法が取れるのです。
ヤハリ、ポットを１個取り付けて、負荷抵抗値の調整にすると可也面白いコントロールが出来ると思います。
勿論、この方法はトランスを入れないでもOK。
当分、ギター弄りは続きそうですね。
『ギター電気回路』（笑）。
完全に嵌まっています。お金を殆ど掛けないで、シッカリとチューン出来ますので・・・。
一昨日、フジゲンにトランスを内蔵し、ポットを取り外しました。
その状態の音。元気良過ぎ。
慌ててピックアップの高さを下げる騒ぎ。
それでも今一変。
ここ数日の疲れが残っているので、今日は休養。
で、もう一度フジゲンの回路図をチェック。
オイオイ・・・・・・・。
えらいミス。ポットを取り外しただけで、代わりの抵抗を入れ忘れ。
そりゃー元気に成るよね。トランスに限らずコイル（ピックアップも勿論入ります）の受けの抵抗値で周波数特性は変わります。
抵抗値を大きくすると、高域が上がり、小さくすると高域は下がります。
その所為でポットの抵抗値を変えると音色が変わるのです。
フジゲンの標準抵抗値は５００kΩ。
トランスを入れる前はこれでバランスが取れていた。
リアピックアップに入れたトランスは２：１。と言う事はインピーダンスは1/4。
５００×1/4は１２５kΩ。
と言う事で１２０kΩをセレクターの後に入れます（ポットと同じ位置）。
ハハ、元気過ぎは一発で解消。バランスは以前の侭で、音色だけがトランスを入れたものに・。（あ、勿論。ピックアップの高さは戻しました）。
フロントのハムも此れでバランスが取れているのでOK。
僕がMCトランスの調整に、二次側ターミネーター抵抗値を利用しているのはご存知ですよね。
ギターにもこの方法が取れるのです。
ヤハリ、ポットを１個取り付けて、負荷抵抗値の調整にすると可也面白いコントロールが出来ると思います。
勿論、この方法はトランスを入れないでもOK。
当分、ギター弄りは続きそうですね。
[3回]
一ヶ月以上掛かってヤット完成したドライブアンプ。
本日、無事に納品（パチパチパチ）。
今回のお客様は、従来のVT２５ドライブアンプからの買い替えです。
ドライブアンプの良さは十分にご存知。
今年の年頭、部屋を十分に広げ、スピーカーにもバッフルを取り付け、その他色々と強化。
グレードアップには付きモノの、弱音を吐いてしまう装置。
他が良くなったので、今迄では感じなかった弱点が見えてしまうのです。
今回はドライブアンプ。
単に真空管の交換（VT２５からECC９９への変更）にするか、完全に新しく作り直すか考えられまして、答えは新造。
そう成ると僕もしっかりとした物を作りたいので、注文を頂いてから２～３ヶ月お待ちいただきました。
考えて見ると、最初からECC９９設計のドライブアンプは初めてです（僕用のドライブ内蔵のプリアンプだけ）。
昼前に到着。接続音出しと何時もの手順。
で、お客様が驚いた。スピーカーから何も聴こえない（アンプを動作させた状態）。
あまりにも静かで、本当に音が出るのかと・・・・・。
僕はニヤニヤ。
レコードに針を下ろすと、極普通に鳴り出した。
此のノイズのなさは・・・・。（直熱管では無理な世界です）
数枚のレコードを掛ける。ドンドン調子が良く成る。
僕はミッドハイとハイユニットの位置調整。
綺麗につながった。
此処へ引っ越して、初めての完全新製品のアンプ１号です（今迄はマイナーチェンジ）。
作った本人とお客様と共にニコニコ。
納めさせていただいて、お客様の笑顔が僕にとっては一番です。
あ、ブログで見ていてある程度は想像していたそうですが、ブログの写真よりも本物がずっと良いと・・・・。
でね、最近のピンキーさんの作品はデザインが良く成ったねー。以前のは・・・・・・・・。
僕としましては・・・・・・・。
ゲロしちゃいますと、性能だけで精一杯の時期は良いデザインは無理（頭が其処まで回らない）。
勘所が判って来たので、デザインで遊ぶ余裕が出来て来たのです。
でも、シャシ設計に掛かる時間がドンドン長くなっているのは悩みの種。
まあ、楽しんで設計していますので・・。
本日、無事に納品（パチパチパチ）。
今回のお客様は、従来のVT２５ドライブアンプからの買い替えです。
ドライブアンプの良さは十分にご存知。
今年の年頭、部屋を十分に広げ、スピーカーにもバッフルを取り付け、その他色々と強化。
グレードアップには付きモノの、弱音を吐いてしまう装置。
他が良くなったので、今迄では感じなかった弱点が見えてしまうのです。
今回はドライブアンプ。
単に真空管の交換（VT２５からECC９９への変更）にするか、完全に新しく作り直すか考えられまして、答えは新造。
そう成ると僕もしっかりとした物を作りたいので、注文を頂いてから２～３ヶ月お待ちいただきました。
考えて見ると、最初からECC９９設計のドライブアンプは初めてです（僕用のドライブ内蔵のプリアンプだけ）。
昼前に到着。接続音出しと何時もの手順。
で、お客様が驚いた。スピーカーから何も聴こえない（アンプを動作させた状態）。
あまりにも静かで、本当に音が出るのかと・・・・・。
僕はニヤニヤ。
レコードに針を下ろすと、極普通に鳴り出した。
此のノイズのなさは・・・・。（直熱管では無理な世界です）
数枚のレコードを掛ける。ドンドン調子が良く成る。
僕はミッドハイとハイユニットの位置調整。
綺麗につながった。
此処へ引っ越して、初めての完全新製品のアンプ１号です（今迄はマイナーチェンジ）。
作った本人とお客様と共にニコニコ。
納めさせていただいて、お客様の笑顔が僕にとっては一番です。
あ、ブログで見ていてある程度は想像していたそうですが、ブログの写真よりも本物がずっと良いと・・・・。
でね、最近のピンキーさんの作品はデザインが良く成ったねー。以前のは・・・・・・・・。
僕としましては・・・・・・・。
ゲロしちゃいますと、性能だけで精一杯の時期は良いデザインは無理（頭が其処まで回らない）。
勘所が判って来たので、デザインで遊ぶ余裕が出来て来たのです。
でも、シャシ設計に掛かる時間がドンドン長くなっているのは悩みの種。
まあ、楽しんで設計していますので・・。
[4回]
色々と苦労しましたが（トランスの場所探し）、取り合えず完成しました。
あせったのが、リアのシングルピックアップ。
元気が良過ぎないかい？
ピックアップを結構下げてバランスが取れました。
ある程度予想はしていたのですが、こうも変わると・・・・。
一般にトランスを入れるとウォームトーンに成る、って思っている方が多いですけどブッブーー。
良質のトランスをインピーダンスをキッチリと考えて挿入すると、エネルギー感が増え、リアルな音に成ります。
ソフトトーンに成っちゃうのは、トランスの使い方を間違えているか（この場合が圧倒的に多い）トランスの質が悪いか・・。
本当の調整は、ピックアップの高さを変えずに、トランス二次側にターミネーター抵抗を入れるのが正解です。
で、此処でまたピコン。
そうだ、トーン用のポットを二次側のターミネーター抵抗に使う。
この場合は出力インピーダンスを上げないし、音質劣化も無い。
トランスを入れると、色々なコントロールが出来るので中々・・・。
で、チョイ予定外。
新しいハム。前よりは良いんだけど、今一（抜けが悪い）。
ヤハリ僕はシングルなのかなー・・・・。
エーーーー、実は・・・・・。
無茶苦茶恥ずかしいミスをゲロします。
ハムの抜けの悪さ。僕の所為です。
アップ後、もう一度ギターを見たら・・・・・・・。
再調整に成った場合を想定して、ピックガードがシッカリと取り付けられてなかったのです。
リアのシングルはブリッジにマウントされているので影響はゼロ。
フロントのハムはピックガードに取り付けられていますから・・・・・・。
シッカリと取り付けたら、抜けの問題は完全に解消。
音色も好みに成って・・・・・（大汗の二乗）。
２時間後の追記。
今回のミスで実感。ピックアップはシッカリと支えないとダメ（そんな予感はしてましたけどね）。
ピックアップがボディーマウントのジャガー。
一般には表情が硬くなる。なんて言われていますが、ボディーマウントの硬さなんて微塵も感じない。逆に倍音成分の豊富さを感じる。
酔った勢いで言っちゃいますね。
今迄は、ギターの欠点とアンプの欠点がお互いに舐めあっていただけかと・・。
ピックアップは強固にボディーマウント。
頑張ります。
あせったのが、リアのシングルピックアップ。
元気が良過ぎないかい？
ピックアップを結構下げてバランスが取れました。
ある程度予想はしていたのですが、こうも変わると・・・・。
一般にトランスを入れるとウォームトーンに成る、って思っている方が多いですけどブッブーー。
良質のトランスをインピーダンスをキッチリと考えて挿入すると、エネルギー感が増え、リアルな音に成ります。
ソフトトーンに成っちゃうのは、トランスの使い方を間違えているか（この場合が圧倒的に多い）トランスの質が悪いか・・。
本当の調整は、ピックアップの高さを変えずに、トランス二次側にターミネーター抵抗を入れるのが正解です。
で、此処でまたピコン。
そうだ、トーン用のポットを二次側のターミネーター抵抗に使う。
この場合は出力インピーダンスを上げないし、音質劣化も無い。
トランスを入れると、色々なコントロールが出来るので中々・・・。
で、チョイ予定外。
新しいハム。前よりは良いんだけど、今一（抜けが悪い）。
ヤハリ僕はシングルなのかなー・・・・。
エーーーー、実は・・・・・。
無茶苦茶恥ずかしいミスをゲロします。
ハムの抜けの悪さ。僕の所為です。
アップ後、もう一度ギターを見たら・・・・・・・。
再調整に成った場合を想定して、ピックガードがシッカリと取り付けられてなかったのです。
リアのシングルはブリッジにマウントされているので影響はゼロ。
フロントのハムはピックガードに取り付けられていますから・・・・・・。
シッカリと取り付けたら、抜けの問題は完全に解消。
音色も好みに成って・・・・・（大汗の二乗）。
２時間後の追記。
今回のミスで実感。ピックアップはシッカリと支えないとダメ（そんな予感はしてましたけどね）。
ピックアップがボディーマウントのジャガー。
一般には表情が硬くなる。なんて言われていますが、ボディーマウントの硬さなんて微塵も感じない。逆に倍音成分の豊富さを感じる。
酔った勢いで言っちゃいますね。
今迄は、ギターの欠点とアンプの欠点がお互いに舐めあっていただけかと・・。
ピックアップは強固にボディーマウント。
頑張ります。
[4回]

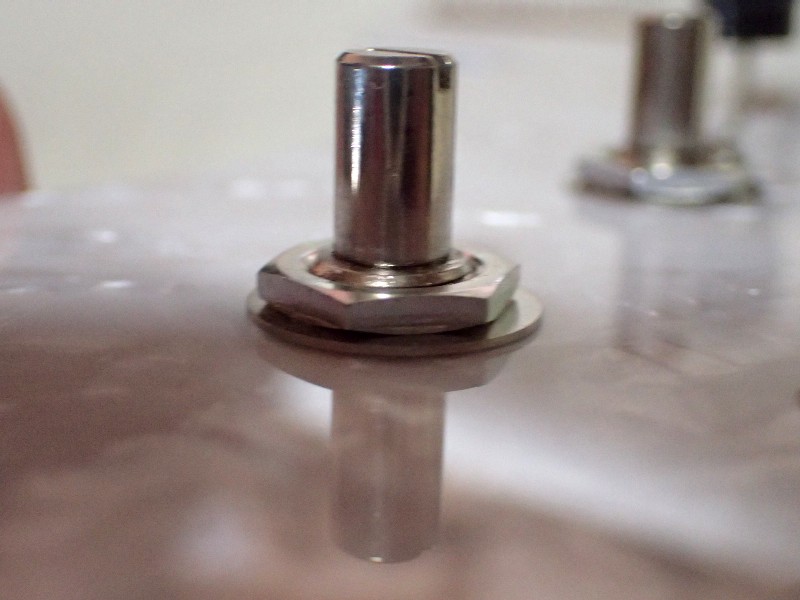

ダミーポットを取り付けてカッコワリー・・・・。
イエ、此のポットを取り付けるとチョイ問題が・・・・。
ジャガーの現状。

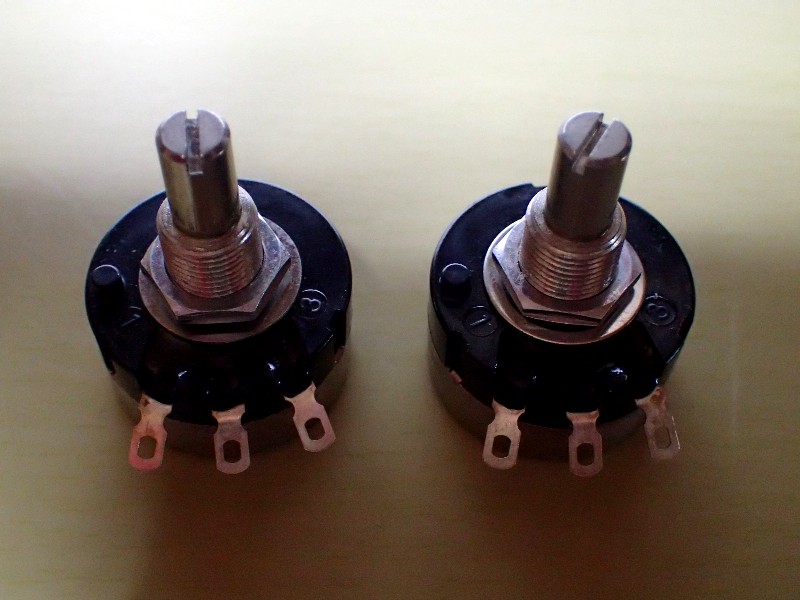

ジャガーも此のポットに交換しました。シャフト径がアメリカ製よりも若干細いので、似通ったデザインの国産つまみに交換しています。

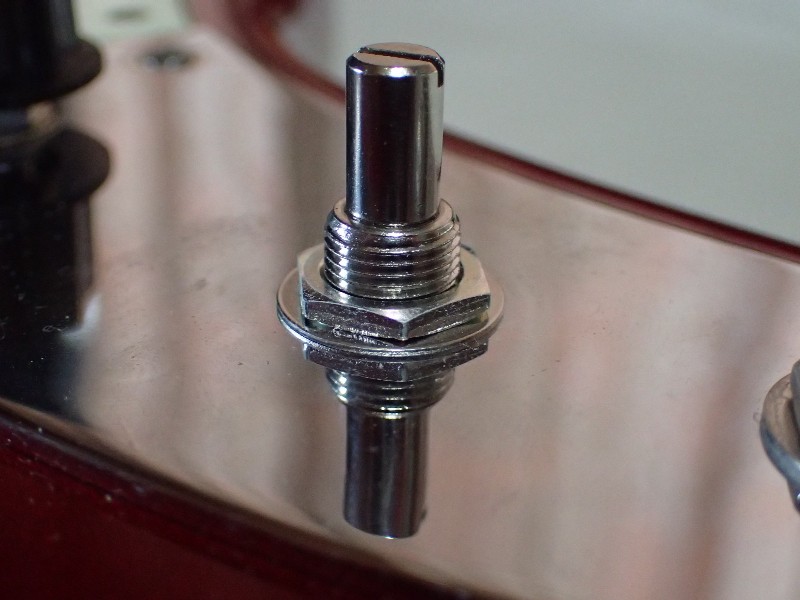

つまみとパネルの間に隙間が出来ちゃっているんですね。
原因は・・・。
此のポットはもっと厚みの有るパネルを想定。パネル厚が足らないので表面に出っ張ってしまったのです。
パネルが薄いなら・・・・・。
機械屋さんはこうなります。

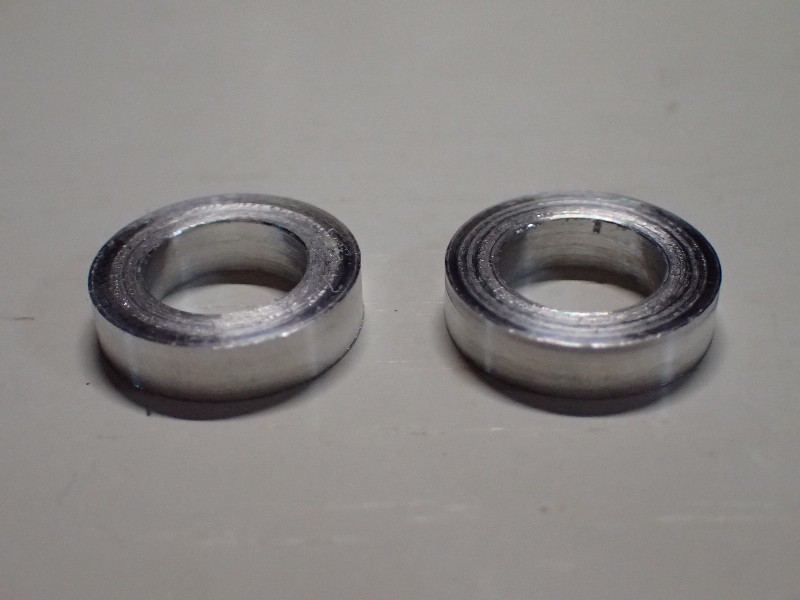

薄さを補うカラーを作成。
挟んだテレキャス。

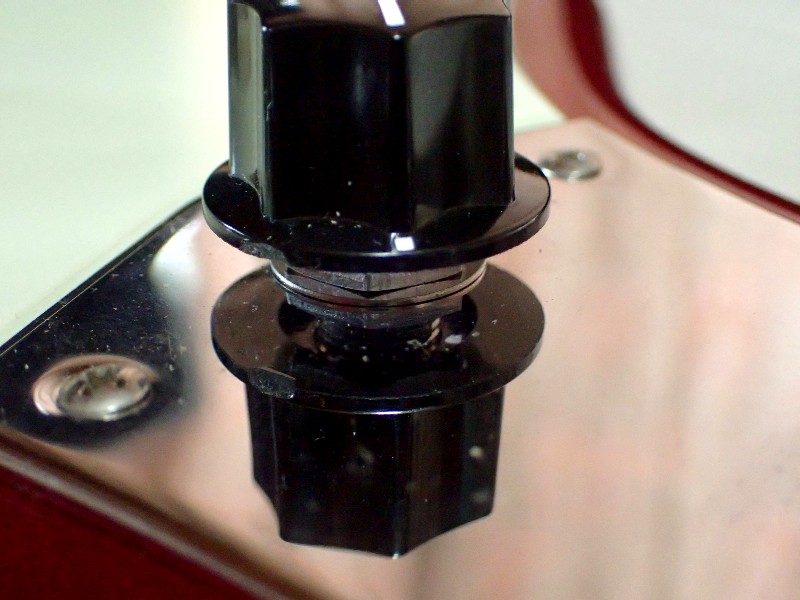

ツマミを差し込んだら隙間は略ゼロ。この場合は、ツマミを一番奥まで差し込まないで止めればOKです（つまみは、横からのネジで止められていますので）。
イエ、此のポットを取り付けるとチョイ問題が・・・・。
ジャガーの現状。
ジャガーも此のポットに交換しました。シャフト径がアメリカ製よりも若干細いので、似通ったデザインの国産つまみに交換しています。
つまみとパネルの間に隙間が出来ちゃっているんですね。
原因は・・・。
此のポットはもっと厚みの有るパネルを想定。パネル厚が足らないので表面に出っ張ってしまったのです。
パネルが薄いなら・・・・・。
機械屋さんはこうなります。
薄さを補うカラーを作成。
挟んだテレキャス。
ツマミを差し込んだら隙間は略ゼロ。この場合は、ツマミを一番奥まで差し込まないで止めればOKです（つまみは、横からのネジで止められていますので）。
[3回]
朝食を摂りながら考えた。
ギター４本有るよね。其々に良い意味での特徴を付けたいよね・・・・・。
だったら、ポットなし、と言う１本が有っても良いんじゃない。
早速ポットを頼んでいる商社のHPを見る。
未だ発送していない・・。
じゃあやりますか。
テレキャスもどきはポットなし。
オット、昨日ポットの穴を広げちゃったよ（穴が開いた侭はみっともないのでダミーポットを取り付ける）。と言う事は元々のポットを付けると・・・・。
此処でピン。ギターアンプで間違って買ってしまったポット。
あいつが余っている。アイツなら広げた穴にピッタシカンカン。
ヘヘ、此れで今日も作業を進められるぞ。
ギター４本有るよね。其々に良い意味での特徴を付けたいよね・・・・・。
だったら、ポットなし、と言う１本が有っても良いんじゃない。
早速ポットを頼んでいる商社のHPを見る。
未だ発送していない・・。
じゃあやりますか。
テレキャスもどきはポットなし。
オット、昨日ポットの穴を広げちゃったよ（穴が開いた侭はみっともないのでダミーポットを取り付ける）。と言う事は元々のポットを付けると・・・・。
此処でピン。ギターアンプで間違って買ってしまったポット。
あいつが余っている。アイツなら広げた穴にピッタシカンカン。
ヘヘ、此れで今日も作業を進められるぞ。
[3回]
昨夜は暫くぶりに１時間程度の練習。
今出ている音色に惚れ惚れ。ですから単純練習ですけど退屈しません。
ちなみに昨夜はジャガー。
特にフロントピックアップの音にメロメロ。
まろやかなんだけどボケていない。
此の音できちんと演奏できたなら・・・・・・（夢）。
此処半年程度、ギターを弄って来ました。
で、感じるのはパーツの交換よりもキチットした調整。
其れと内部配線の変更。
此れだけで、可也満足出来る状態に成ります（それだけでジャガーは化けた）。
交換予定のピックアップも購入済みのアメプロストラト。
コイツも上記の改造で略満足（３弦と２弦の音量差だけが不満）。
最近出番の無いジャパンストラト。
内部配線のし直しをしていないので・・・・・・・・・（要は残りの３本に負けている）。
で、タイトル。
昨夜ベットの中で色々と考えた。
ギター内蔵のポット。
レコードプレーヤーにポットは付いていない（付けたら音質劣化は半端ではなく）。
で、前にも言いましたよね。ピックアップとMMカートリッジは電気的に非常に似ている。
プレーヤーの音質劣化を問題視するのなら、ギターだって・・・・・・。
真面目に考えて見ます。僕の使い方でギター側のポットは必要か？
今の所は必要なし。
だったら取っちゃおうかなー・・・・・。
アコギにはポットなんて付いていない・・（笑）。
今出ている音色に惚れ惚れ。ですから単純練習ですけど退屈しません。
ちなみに昨夜はジャガー。
特にフロントピックアップの音にメロメロ。
まろやかなんだけどボケていない。
此の音できちんと演奏できたなら・・・・・・（夢）。
此処半年程度、ギターを弄って来ました。
で、感じるのはパーツの交換よりもキチットした調整。
其れと内部配線の変更。
此れだけで、可也満足出来る状態に成ります（それだけでジャガーは化けた）。
交換予定のピックアップも購入済みのアメプロストラト。
コイツも上記の改造で略満足（３弦と２弦の音量差だけが不満）。
最近出番の無いジャパンストラト。
内部配線のし直しをしていないので・・・・・・・・・（要は残りの３本に負けている）。
で、タイトル。
昨夜ベットの中で色々と考えた。
ギター内蔵のポット。
レコードプレーヤーにポットは付いていない（付けたら音質劣化は半端ではなく）。
で、前にも言いましたよね。ピックアップとMMカートリッジは電気的に非常に似ている。
プレーヤーの音質劣化を問題視するのなら、ギターだって・・・・・・。
真面目に考えて見ます。僕の使い方でギター側のポットは必要か？
今の所は必要なし。
だったら取っちゃおうかなー・・・・・。
アコギにはポットなんて付いていない・・（笑）。
