プリアンプのオーバーホールも佳境に入って来ました。
只今電流を流してチェック中。暫く眠っていたアンプですので、通電開始直後と数時間後の動作の確認は大切です。
コーヒーを飲み終わったらもう一度チェック。
動作点の変動が無い様でしたら、狙った電流値に（今でも許容範囲内）キッチリ合わせます。
で、頭の中はもうパワーアンプの事を考えています。
問題は初段管。
６J５と言うごく普通の三極管。性能から言ったらECC８２でも十分なのですが、パワー管が３００B。デザイン的にECC８２じゃ似合わないよね。
と言う、なんだかなの選択だったのです。
勿論性能的（音質的）には問題が有りません。
当時は結構な本数のストックも有りましたし・・。
４～５年前、６J５を使っているオーナーの方へ電話。
『アンプの具合はいかがですか？』
まあ、２名様しかいなかったのですけどね。
お一人はシッカリと使っていましたが、今回のアンプのオーナーの方は体の具合で使っていないと言う返事でした。
そんな訳で、使っている方にストックを全て差し上げてしまったのです。
コイツが戻って来て初段管を見て、全てあげるんじゃ無かったー。
楽な動作点で使っていますので、そう簡単には壊れませんが万が一・・・・。
デザイン的には３００Bに対して小さいけど、性能的には全然問題の無いECC８２。
此れと交換する事にしました。
と言うのは６J５を今探すのは凄く難しい。
対してECC８２は現行管。入手は簡単です。
交換にはソケットアダプターやその他もろもろのパーツが必要ですが、長い目で見たら絶対に正しい。
しかも今回の当選者様は遠方の方。
何か有った時のアフターは大変。
ソケットアダプターなんて簡単に言っていますが、市販品なんて有りません。
旋盤での一品物に成ります。
これに関しましては当選者様に相談をしていませんので、僕の自己満足と言う事で、プラスの料金は発生しません。
巷では、３００Bをフルスイングするのは難しい。なんて言われていますがECC８２で、充分にフルスイング出来ます。
雑誌の記事を鵜呑みにするとこの様な誤解をしてしまいます。
只今電流を流してチェック中。暫く眠っていたアンプですので、通電開始直後と数時間後の動作の確認は大切です。
コーヒーを飲み終わったらもう一度チェック。
動作点の変動が無い様でしたら、狙った電流値に（今でも許容範囲内）キッチリ合わせます。
で、頭の中はもうパワーアンプの事を考えています。
問題は初段管。
６J５と言うごく普通の三極管。性能から言ったらECC８２でも十分なのですが、パワー管が３００B。デザイン的にECC８２じゃ似合わないよね。
と言う、なんだかなの選択だったのです。
勿論性能的（音質的）には問題が有りません。
当時は結構な本数のストックも有りましたし・・。
４～５年前、６J５を使っているオーナーの方へ電話。
『アンプの具合はいかがですか？』
まあ、２名様しかいなかったのですけどね。
お一人はシッカリと使っていましたが、今回のアンプのオーナーの方は体の具合で使っていないと言う返事でした。
そんな訳で、使っている方にストックを全て差し上げてしまったのです。
コイツが戻って来て初段管を見て、全てあげるんじゃ無かったー。
楽な動作点で使っていますので、そう簡単には壊れませんが万が一・・・・。
デザイン的には３００Bに対して小さいけど、性能的には全然問題の無いECC８２。
此れと交換する事にしました。
と言うのは６J５を今探すのは凄く難しい。
対してECC８２は現行管。入手は簡単です。
交換にはソケットアダプターやその他もろもろのパーツが必要ですが、長い目で見たら絶対に正しい。
しかも今回の当選者様は遠方の方。
何か有った時のアフターは大変。
ソケットアダプターなんて簡単に言っていますが、市販品なんて有りません。
旋盤での一品物に成ります。
これに関しましては当選者様に相談をしていませんので、僕の自己満足と言う事で、プラスの料金は発生しません。
巷では、３００Bをフルスイングするのは難しい。なんて言われていますがECC８２で、充分にフルスイング出来ます。
雑誌の記事を鵜呑みにするとこの様な誤解をしてしまいます。
[3回]
ヤット、アンプ本体の通電テストが出来る状態に成りました。
と言っても、全真空管の動作点を変更しましたので、動作をさせないと不明の点が無茶苦茶多いのです。
で、電源のオーバーホール時に本体の定数を弄るのを予定していなかったので、電源も弄らないといけなく成りました。
要は新品に交換した４７０Ω２本も交換です（アー勿体ない）。
実は電源部への仕様変更を当選者様から依頼を受けていました。
電源ケーブルをスタッカードに交換したい。
ハイ、この改造は効果が有ります。でも問題点。
メタコンの交換は必須。

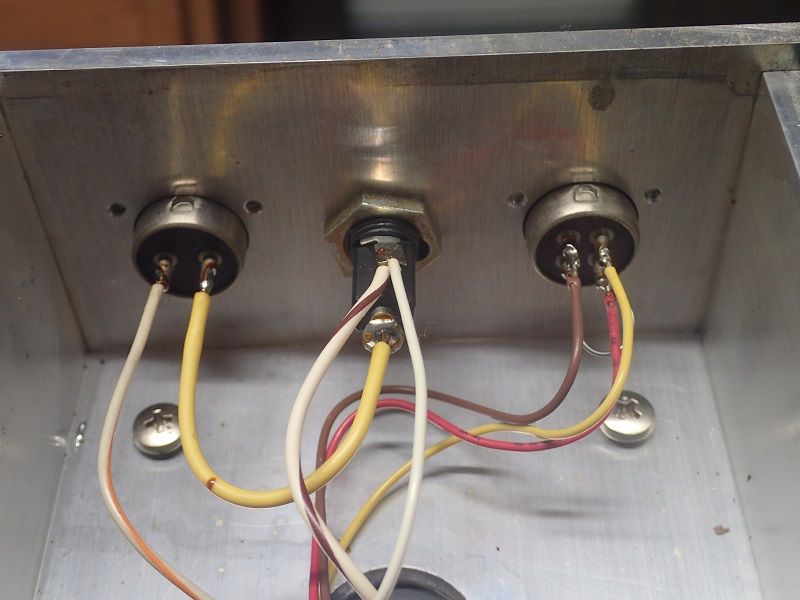

改造前の電源リヤパネルの内側。
２Pのメタコンが電源ケーブル。４Pのメタコンが本体との接続ケーブル。
この状態なら間違って隣に挿す事は有り得ません。
スタッカードにすると電源側も４Pに成るので、間違って反対側に挿す恐れ多々。
間違って挿すとまず壊れます。
そんな訳で同じ４Pでも大きさを変えれば・・。

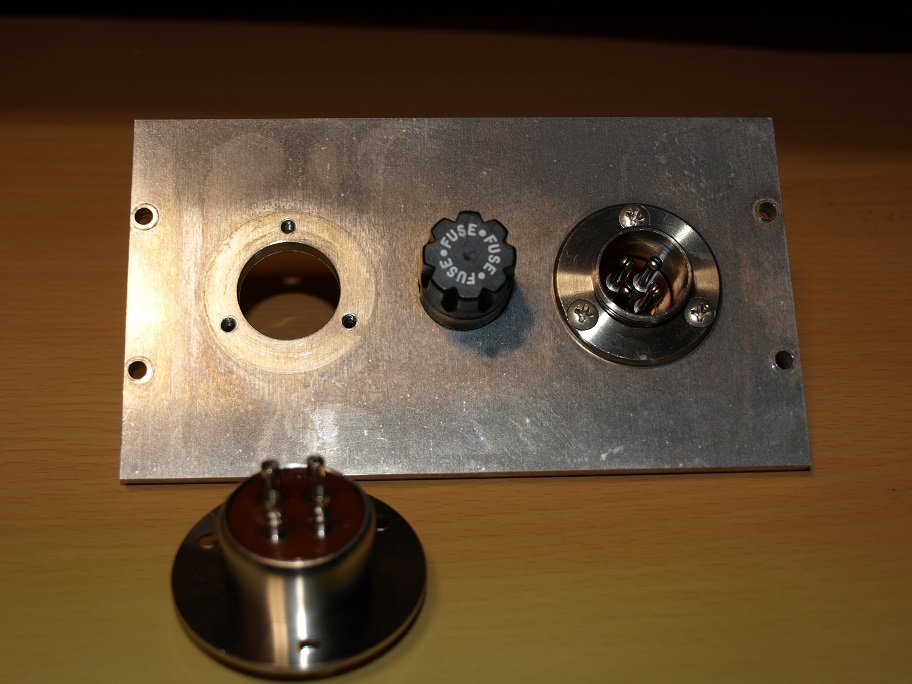

外したリアパネルとメタコンの外された穴。
下に有るのが今回取り付ける新しいメタコン。一回り大型です。
薄いアルミ板なら鑢でゴリゴリとか、シャシパンチでエイヤッ。
５mm厚ですからねー・・・・。
鑢で穴を広げたら１日掛けてもまず無理。
そんな時にはフライス盤（アンプを作っている小さな工房でフライスを持っている所を知りません、笑）。

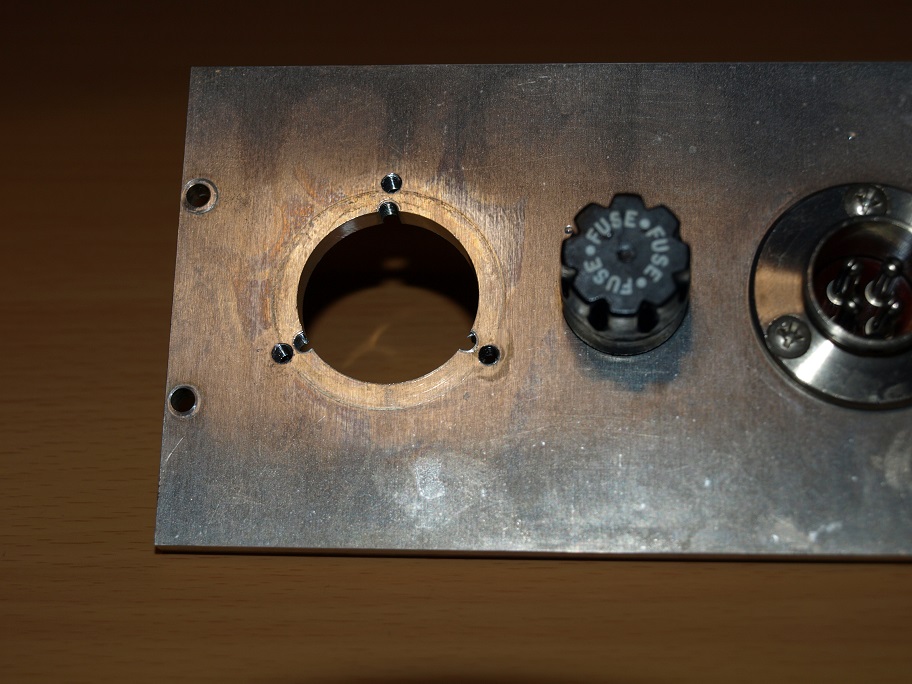

１時間も掛からないでこの状態。
穴を広げて、新しい取り付けビス穴も完璧に開けました。

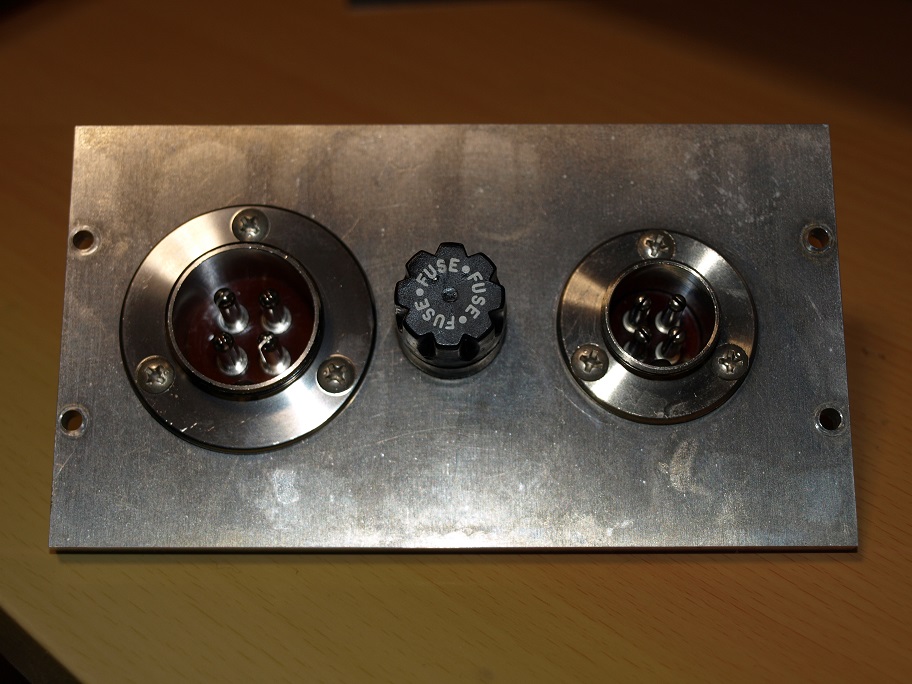

メタコンを取り付けるとこんな感じ。
此れで間違って反対側へ接続をする事故は完全に防げます。
と言っても、全真空管の動作点を変更しましたので、動作をさせないと不明の点が無茶苦茶多いのです。
で、電源のオーバーホール時に本体の定数を弄るのを予定していなかったので、電源も弄らないといけなく成りました。
要は新品に交換した４７０Ω２本も交換です（アー勿体ない）。
実は電源部への仕様変更を当選者様から依頼を受けていました。
電源ケーブルをスタッカードに交換したい。
ハイ、この改造は効果が有ります。でも問題点。
メタコンの交換は必須。
改造前の電源リヤパネルの内側。
２Pのメタコンが電源ケーブル。４Pのメタコンが本体との接続ケーブル。
この状態なら間違って隣に挿す事は有り得ません。
スタッカードにすると電源側も４Pに成るので、間違って反対側に挿す恐れ多々。
間違って挿すとまず壊れます。
そんな訳で同じ４Pでも大きさを変えれば・・。
外したリアパネルとメタコンの外された穴。
下に有るのが今回取り付ける新しいメタコン。一回り大型です。
薄いアルミ板なら鑢でゴリゴリとか、シャシパンチでエイヤッ。
５mm厚ですからねー・・・・。
鑢で穴を広げたら１日掛けてもまず無理。
そんな時にはフライス盤（アンプを作っている小さな工房でフライスを持っている所を知りません、笑）。
１時間も掛からないでこの状態。
穴を広げて、新しい取り付けビス穴も完璧に開けました。
メタコンを取り付けるとこんな感じ。
此れで間違って反対側へ接続をする事故は完全に防げます。
[4回]
オーバーホールの枠を超えた作業に成っていますプリアンプ本体。
前にもアップしましたが、ライン入力のピン端子。接触は悪くは無いものの、アースの取り方が拙い。ピンのアース側がシャシへ直接落ちているベタアース（アメリカの機械に多い。マッキンやマランツもこの方法）。
まあ音は出ますけど・・・。
昔、信頼していたメーカーがこの方法だったので、当時の僕の実力ですから同じで良いか・・。
そんな訳で、ピン端子の交換です。
リヤパネルも５mm厚（フロントパネルは１０mmです）。
交換は簡単なのですが、アースラインはゼロからの引き直しになります。
自己満足いっぱいのアンプに成りそうです。
前にもアップしましたが、ライン入力のピン端子。接触は悪くは無いものの、アースの取り方が拙い。ピンのアース側がシャシへ直接落ちているベタアース（アメリカの機械に多い。マッキンやマランツもこの方法）。
まあ音は出ますけど・・・。
昔、信頼していたメーカーがこの方法だったので、当時の僕の実力ですから同じで良いか・・。
そんな訳で、ピン端子の交換です。
リヤパネルも５mm厚（フロントパネルは１０mmです）。
交換は簡単なのですが、アースラインはゼロからの引き直しになります。
自己満足いっぱいのアンプに成りそうです。
[4回]
弄っているプリアンプ本体の横には・・・・・。

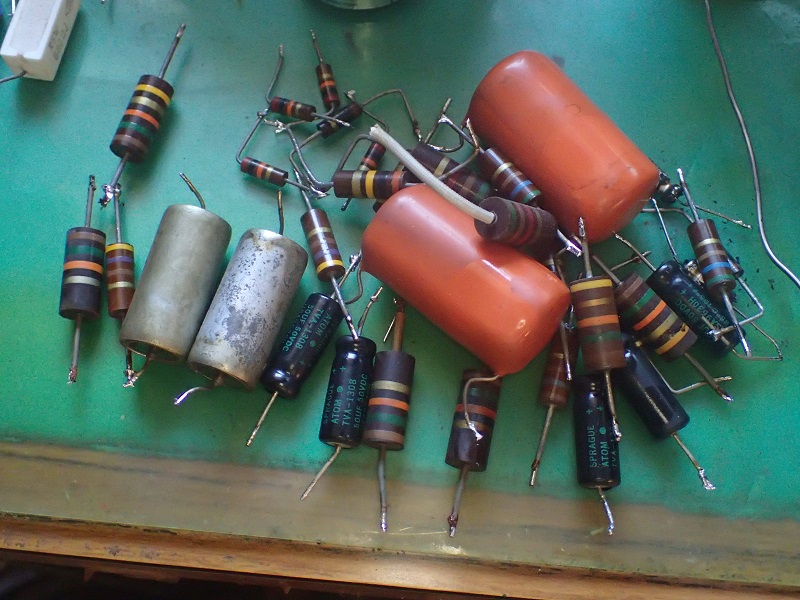

外したパーツの一部。今回外した抵抗器は全て正常。じゃあなんで取り外したのよ？
答えは簡単。音悪いもんねー・・・・。アーレンブラットレイですから。
あ、誤解しないで下さいよ。当時は音の良い方のパーツでした。国産の金属皮膜抵抗なんぞを使ったら・・・。
デモですねー、パーツの進化は凄いです。そんな訳で変えちゃえ。カップリングコンデンサーにはオレンジドロップとウェストキャップが使われていました。当時としては高音質。
まあ、抵抗器と同じ理由で交換です。
オーバーホールでしたら此処まではやりません。完全にチューンの世界。此れに関しては別途料金を頂くつもりは有りません（だって僕の自己満足）。
パーツを外したラグ板。
半田を出来る限り吸い取っています。当時のアンプは現在使っている半田とは違うみたいで、若干ながら劣化を感じるのですね。と言う事で半田吸い取り線で極力排除。新しいパーツを取り付ける時に現在の半田をシッカリと流します。
今使っている半田は、２０年経っても劣化が認められません。
そんな訳で、極力良い方向に持って行きたいのです。時間は掛かりますが、正しい作業との自負は有りますので。
外したパーツの一部。今回外した抵抗器は全て正常。じゃあなんで取り外したのよ？
答えは簡単。音悪いもんねー・・・・。アーレンブラットレイですから。
あ、誤解しないで下さいよ。当時は音の良い方のパーツでした。国産の金属皮膜抵抗なんぞを使ったら・・・。
デモですねー、パーツの進化は凄いです。そんな訳で変えちゃえ。カップリングコンデンサーにはオレンジドロップとウェストキャップが使われていました。当時としては高音質。
まあ、抵抗器と同じ理由で交換です。
オーバーホールでしたら此処まではやりません。完全にチューンの世界。此れに関しては別途料金を頂くつもりは有りません（だって僕の自己満足）。
パーツを外したラグ板。
半田を出来る限り吸い取っています。当時のアンプは現在使っている半田とは違うみたいで、若干ながら劣化を感じるのですね。と言う事で半田吸い取り線で極力排除。新しいパーツを取り付ける時に現在の半田をシッカリと流します。
今使っている半田は、２０年経っても劣化が認められません。
そんな訳で、極力良い方向に持って行きたいのです。時間は掛かりますが、正しい作業との自負は有りますので。
[6回]
パパッと仕上げ様。と言う最初の目論見は早くも崩れています。
当選者様から頼まれましたMCトランス。
使われるカートリッジをお聞きしましたのでそれに合わせての配線なのですが、トランス二次側の配線を極力短くしたいよね。
初段管へ最接近して取り付けます。
でね・・・・。
写真で判りますよね、真新しい抵抗器が２本。
元々付いていた物は勿論大丈夫でした。単なるオーバーホールなら交換の必要は有りません。
でもねー・・・・。
あのカートリッジを使うなら二次側のターミネーターの抵抗値を換えたいよね。
バイアス抵抗も付いている値は昔の定数。今だったら・・・・・。
交換しちゃえ。
バイアス抵抗を換えるって事は電源電圧も再調整に成ります。
（真空管は増幅をしていません。を読まれた方ならブレーキの利きが変わったと気付かれると思います）
コリャー時間が掛かるぞー、って気付いてももう遅い（汗）。

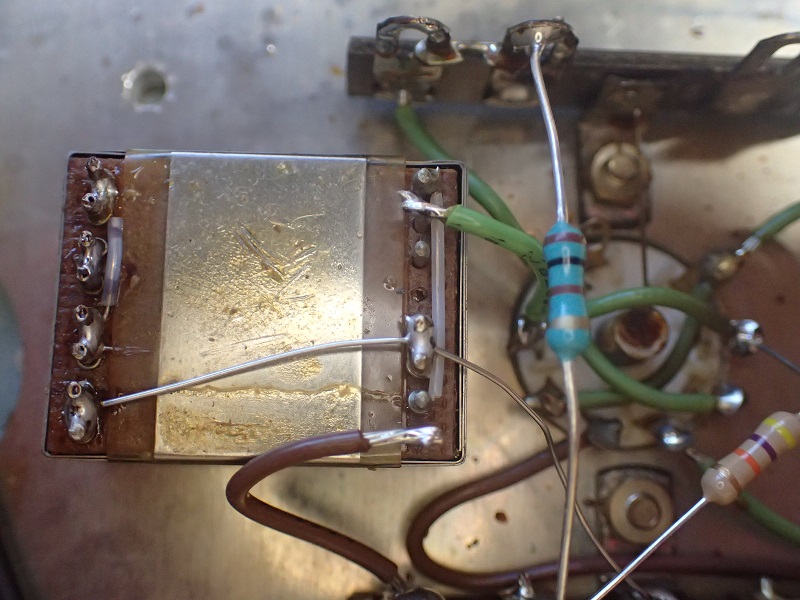

当選者様から頼まれましたMCトランス。
使われるカートリッジをお聞きしましたのでそれに合わせての配線なのですが、トランス二次側の配線を極力短くしたいよね。
初段管へ最接近して取り付けます。
でね・・・・。
写真で判りますよね、真新しい抵抗器が２本。
元々付いていた物は勿論大丈夫でした。単なるオーバーホールなら交換の必要は有りません。
でもねー・・・・。
あのカートリッジを使うなら二次側のターミネーターの抵抗値を換えたいよね。
バイアス抵抗も付いている値は昔の定数。今だったら・・・・・。
交換しちゃえ。
バイアス抵抗を換えるって事は電源電圧も再調整に成ります。
（真空管は増幅をしていません。を読まれた方ならブレーキの利きが変わったと気付かれると思います）
コリャー時間が掛かるぞー、って気付いてももう遅い（汗）。
[5回]
今日は朝からプリアンプの内部配線のチェック。
当時の配線技術はどうだったのよ？
色々と見つかってなかなか楽しい。腕の所為も有るけど、パーツの関係でしたくても出来なかった点がポツポツと・・・。
その最たる例がブロックケミコン。ブロックケミコンと言うのは一つのブロック（ケース）の中に２～４個のケミコンが入っています。
今回交換するのでバッチリなのが４個のケミコンを内蔵したブロックケミコン。
其々近くに配置したい場所が有るのに１個にまとまっているので妥協点に配置がして有ります。
今回は単一のチューブラコンに交換しますので、それぞれを最適な位置に配置が出来るのです。
ストックが少々足りないので即発注。今回は１～２日で入手出来るので一安心。暫くぶりに例のケミコンを発注して値段の高いのには・・・・・（笑）。
昔々、米国製のケミコンの値段に驚きましたけど、今回の方が更に高価。
まあ、性能が違い過ぎますからねー。
内部のシールド線も、良質な物に交換。オット、フォノを１系統にすればシールド線の長さはグーンと短く成ります。ひょっとしてなくせるかな？
この辺は出来上がっての実測ですね。
最新型（と言っても数年前に完成）プリアンプはパーツの配置を見直してシールド線ゼロに成っています。
この当時はシールド線がこんなに悪さをしていると気付かなかったのです。
過去に作ったアンプを今の目で見て見ると、結構冷や汗ものです。
この辺も自己満足で治します。
当時の配線技術はどうだったのよ？
色々と見つかってなかなか楽しい。腕の所為も有るけど、パーツの関係でしたくても出来なかった点がポツポツと・・・。
その最たる例がブロックケミコン。ブロックケミコンと言うのは一つのブロック（ケース）の中に２～４個のケミコンが入っています。
今回交換するのでバッチリなのが４個のケミコンを内蔵したブロックケミコン。
其々近くに配置したい場所が有るのに１個にまとまっているので妥協点に配置がして有ります。
今回は単一のチューブラコンに交換しますので、それぞれを最適な位置に配置が出来るのです。
ストックが少々足りないので即発注。今回は１～２日で入手出来るので一安心。暫くぶりに例のケミコンを発注して値段の高いのには・・・・・（笑）。
昔々、米国製のケミコンの値段に驚きましたけど、今回の方が更に高価。
まあ、性能が違い過ぎますからねー。
内部のシールド線も、良質な物に交換。オット、フォノを１系統にすればシールド線の長さはグーンと短く成ります。ひょっとしてなくせるかな？
この辺は出来上がっての実測ですね。
最新型（と言っても数年前に完成）プリアンプはパーツの配置を見直してシールド線ゼロに成っています。
この当時はシールド線がこんなに悪さをしていると気付かなかったのです。
過去に作ったアンプを今の目で見て見ると、結構冷や汗ものです。
この辺も自己満足で治します。
[4回]
昨夜、応募者様へ抽選優先順位のメールを送らせて頂きました。
優先順位の上の方が棄権をしましたら、順次次の方が優先と成る方法を取らせていただきました。
今回１位の方は１名様でしたが、それ以降の順位には２～３名の方が同順位となっております。
その順位に成った場合は、同順位の方同士で、今回と同じ方法で抽選をいたします。
全員の方に昨夜メールをいたしましたが、万が一届いて居りません方がいらっしゃいましたら、至急僕のアドレスまでメールをお願いします。
また、当選されました方には、この辺の仕様はどの様にいたしましょうか？と言う僕からのメールが多々届くと思います。
その場合のご返事は早めにいただけますと助かります。返事を頂く迄作業がストップしてしまいますので・・。
何かと暮れの忙しい時期と思いますが、ご協力の程を宜しくお願いします。
優先順位の上の方が棄権をしましたら、順次次の方が優先と成る方法を取らせていただきました。
今回１位の方は１名様でしたが、それ以降の順位には２～３名の方が同順位となっております。
その順位に成った場合は、同順位の方同士で、今回と同じ方法で抽選をいたします。
全員の方に昨夜メールをいたしましたが、万が一届いて居りません方がいらっしゃいましたら、至急僕のアドレスまでメールをお願いします。
また、当選されました方には、この辺の仕様はどの様にいたしましょうか？と言う僕からのメールが多々届くと思います。
その場合のご返事は早めにいただけますと助かります。返事を頂く迄作業がストップしてしまいますので・・。
何かと暮れの忙しい時期と思いますが、ご協力の程を宜しくお願いします。
[1回]
プリアンプの電源が完成しましたので、本体に掛かります。

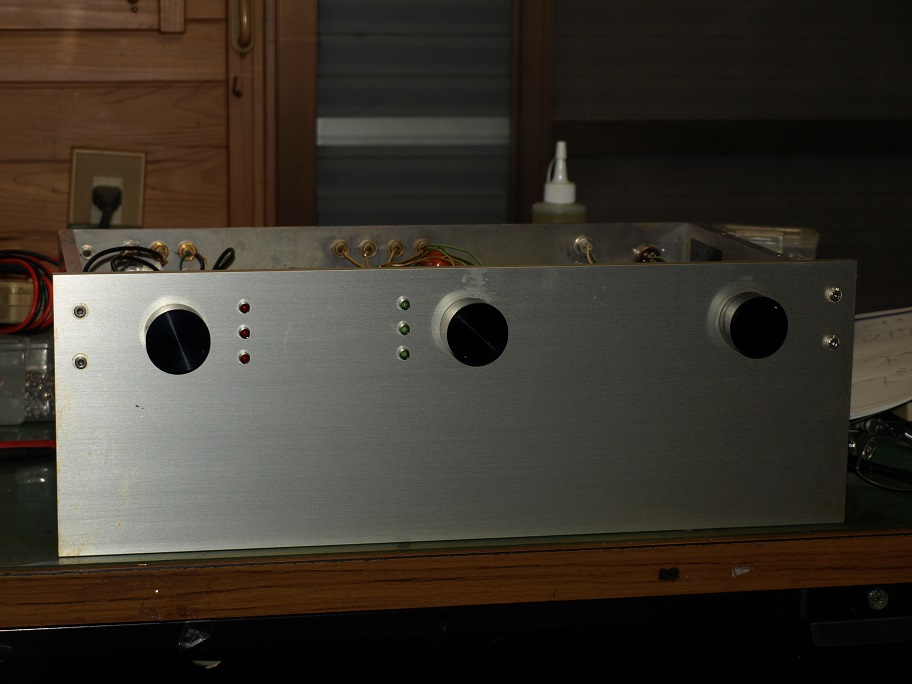

作業台に乗ったプリ本体。
まだ若干ヤニの後が有りますが、流石に本体をこれ以上ジャバジャバ洗いはヤバイ。
残っている部分は、ウエスにマジックリンを染み込ませフキフキ。その後水を湿らせたウエスでマジックリンを落とし乾いたウエスで空拭きです。
オーバーホール後ですね。
取り敢えず現状。

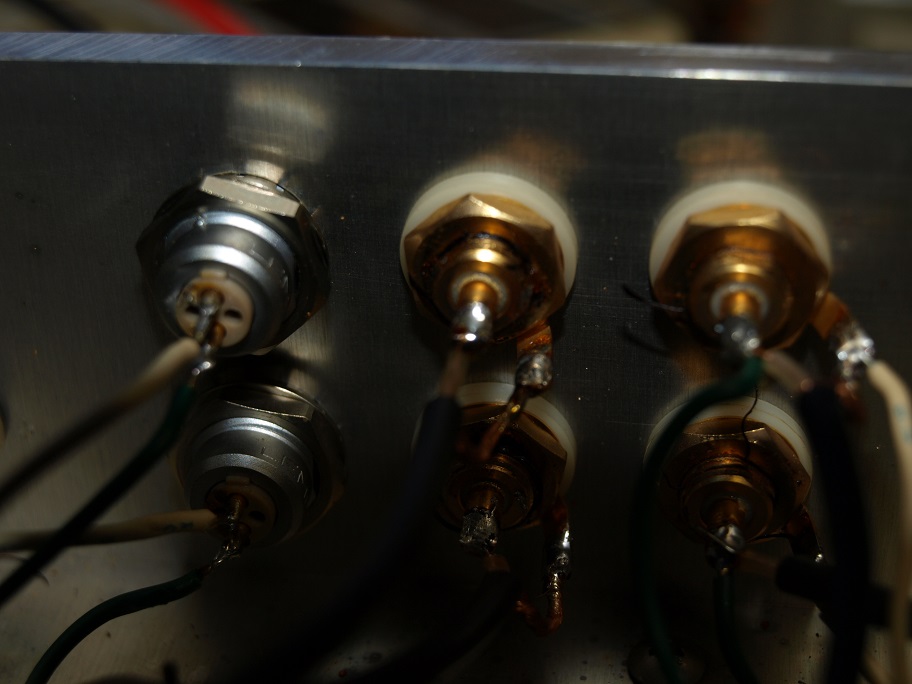

プリアウトはレモに成っています。
ライン入力は３系統で録音端子も付いています。

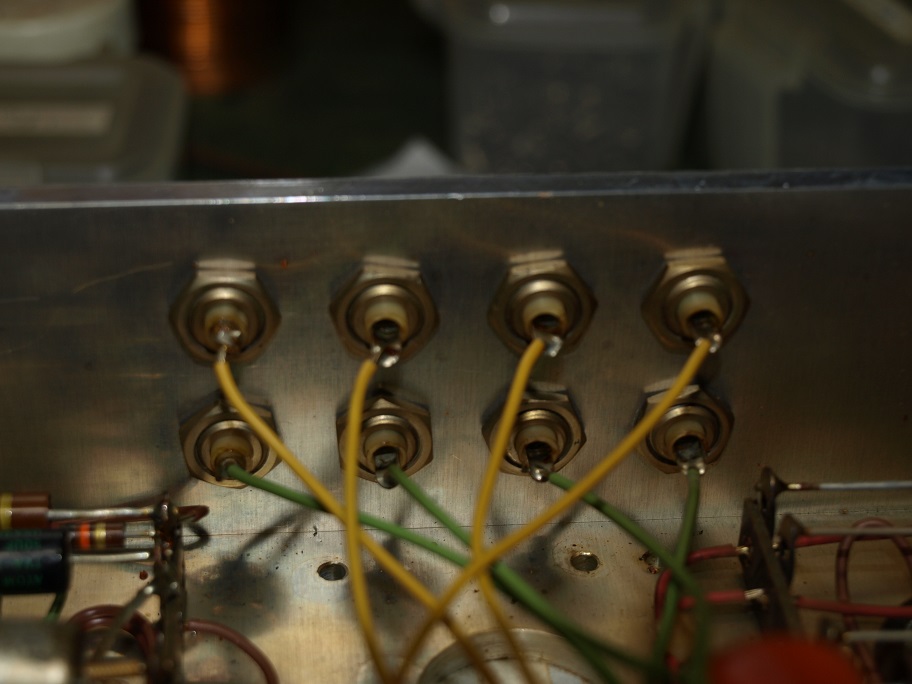

で、問題は此のピン端子。
スイッチクラフト製ですが、アース側がシャシから浮いていないベタアース。此れでも問題は無いのですが現在のピンキー君は煩い。ベタアースなんて・・・（当時の僕の実力です、汗）。
と言う事で、ピン端子は最近の物に全て変更。勿論アースラインも引き直しです。

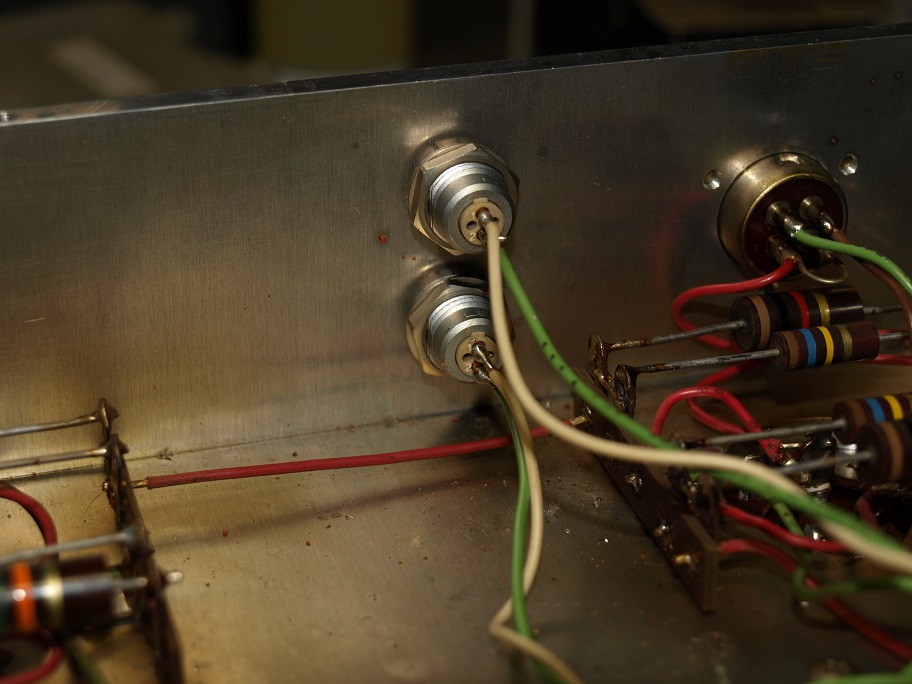

フォノ入力。
３系統の入力で、フォノ１だけにレモが使われています。
当時、僕のアームが出来上がっていなくてアーム３本は必要だったのです（最低２本）。
この辺も当選者様のご希望でどの様にも出来ます。アームを１本しか使っていないのでしたら、フォノ入力切替は無くした方が良いので、この辺も相談です（この辺の相談にはプラスの料金は掛かりません）。
基本、電源部分のオーバーホールを優先して作業をします（此処にはご希望に応じてと言う部分が有りませんので）。
作業台に乗ったプリ本体。
まだ若干ヤニの後が有りますが、流石に本体をこれ以上ジャバジャバ洗いはヤバイ。
残っている部分は、ウエスにマジックリンを染み込ませフキフキ。その後水を湿らせたウエスでマジックリンを落とし乾いたウエスで空拭きです。
オーバーホール後ですね。
取り敢えず現状。
プリアウトはレモに成っています。
ライン入力は３系統で録音端子も付いています。
で、問題は此のピン端子。
スイッチクラフト製ですが、アース側がシャシから浮いていないベタアース。此れでも問題は無いのですが現在のピンキー君は煩い。ベタアースなんて・・・（当時の僕の実力です、汗）。
と言う事で、ピン端子は最近の物に全て変更。勿論アースラインも引き直しです。
フォノ入力。
３系統の入力で、フォノ１だけにレモが使われています。
当時、僕のアームが出来上がっていなくてアーム３本は必要だったのです（最低２本）。
この辺も当選者様のご希望でどの様にも出来ます。アームを１本しか使っていないのでしたら、フォノ入力切替は無くした方が良いので、この辺も相談です（この辺の相談にはプラスの料金は掛かりません）。
基本、電源部分のオーバーホールを優先して作業をします（此処にはご希望に応じてと言う部分が有りませんので）。
