暫くぶりのオーディオねたです。
チョイ手を掛け過ぎました。弄り出すと序に・・・・・・・。

キリが無いんですね。

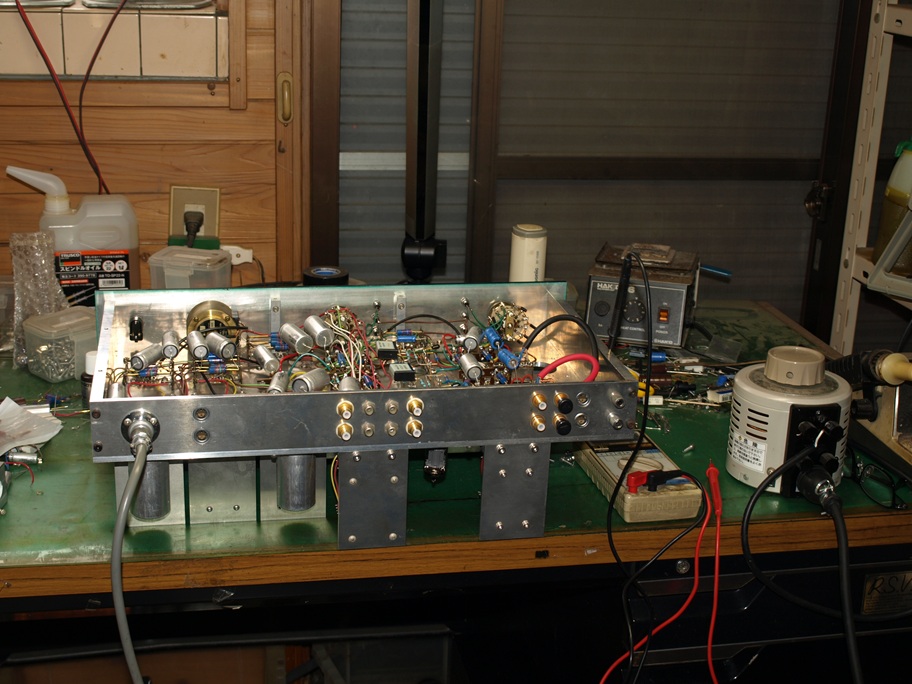

で、ヤット通電試験です。



今回のプリアンプ。ヘッドアンプへも電力を供給していました（それだけ余裕の有る電源）。
今回、それをすっぱりと止めました。

と言う事は電源の供給する電流値が減ったのですね（市販のアンプはこの辺の問題ない）。
電源のレギュレーションが無限でしたらナンも問題有りません。

現実には内部抵抗が有りますので、電流値が減ると出力電圧が上がります。
此れを無視しちゃダメですよね。

今日の通電はヒーター回路のみ。真空管を入れ替えましたので陰極の活性化をします。

一応、電源内部の抵抗値は変えて有るんですが、正確な電圧が出るかどうかは実験あるのみなんです。

そんな訳で・・・。

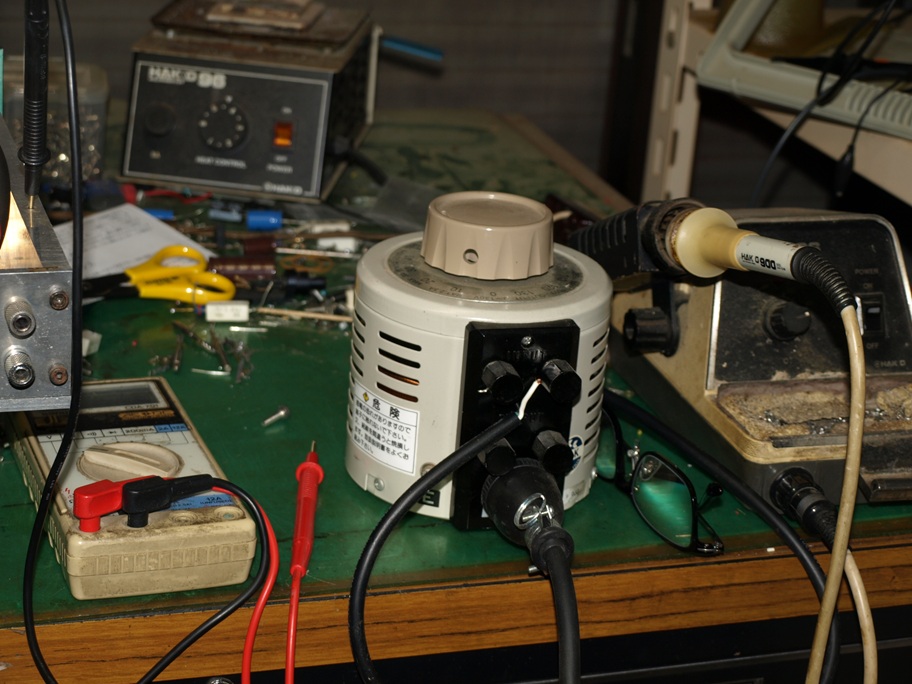

スライダックです。AC電圧を自由にコントロール出来るんですね。
万が一、ヒーター電圧が設定値と合わない場合への予防です。

答えは要らなかったみたいなんですが、まだ油断は出来ません。
高圧電流を流すと、トランスのレギュレーションの関係でヒーター電圧は下がります。

其処の考慮も必要なんですね。

今回、１００V入力ですと若干高めのヒーター電圧ですので、高圧を流すと丁度良く成ると思います。
その分、現在は１００Vを若干絞っての真空管活性化です。


先に書いた市販のアンプは問題ない。
普通に考えると、市販アンプの方が優れている。
ハイ、優れています（電圧の安定という課題には）。
で、問題。その回路は音が悪い・・・・・。

要は安定化電源です。安く作るなら三端子レギュレーター１個で済ます事が出来ます。
此れを使えば、電流値が少々変わっても電圧は安定。

市販のアンプはこの調整をしたくないので、電源の安定化。

昔の此処の記事で、DAコンバーターの改造を上げました。
あれも三端子レギュレーターで電圧の安定化を図っていました。

僕は抵抗器で電圧を調整。結果音質はアップ。
この辺は測定不能なので原因は仮説しか有りません（仮説なので此処には書きません）。

僕の勉強不足で、真空管の高電圧に耐えるレギュレーターが有るのか知りませんが・・・。
少なくとも、ヒーター電圧の安定には使えます。
