フォノイコライザーからのハム音が消えない、新しいプリアンプ（ドライブ段内蔵）。
沢山のCR素子の陰に成って、アースラインが見えない。

エーーーイ、面倒也。



フォノイコライザーをばらしました。
こうすればアースラインが一目瞭然。

此のアンプの問題点。１台のシャシに４個のB電源が入っている。
要は独立した電源が４個。

其々のアースラインはどうするのよ？
チョイ眺めた感じでは、間違っていそうも無いんだけどなー・・・・。


アースライン。考えれば考える程奥が深いのです。
基本通りに考えても、２～３種類が考えられる。

シャシには電流を流さない。此れは守らないとダメ。
１本のアースラインに何種類もの電流を流さない。
此れをよく考えながら、引き回しを考えるのですが・・・・・・。

[4回]

１５日のパワーアンプ納品。大変でしたけど楽しい作業でした。
ヤハリ、自分で作った物の音を確認して納得する。と言う作業が楽しくて４０年近くも頑張れたのだと実感しました。
有る意味、娘を嫁に出す気分なのです。嫁いだ先でどの様に生活をしているのか・・？

今回は、娘の幸せを実感出来ましたので・・・・・・・。

僕が仕上げたオイロダインの中で、可也の完成度を持ったシステムに成りました。

オイロダインを納めさせて貰ったのは、もう３０年近く前と思います。
平面バッフルを作りたくても、部屋の都合で難しい。

そんなこんなで、最近家を新築。
ヤット念願のバッフルを作れたのです。



バッフルサイズは横幅が１m。高さが１,２mです。
バッフルの上にはミッドハイとハイのユニットが乗っています。



こんな感じです。で、此のバッフルの優れている所。



オイロダインのフレームはバッフル材に触れていません。後の足で全重量を支え、バッフルの穴から顔を覗かせているだけ。
此の方式は僕も実施していたのですが、僕の場合の足は木材。
散々の実験で、バッフルの柱に木材では完全に強度不足。
どんなに補強を入れても駄目です。

木の柱では、ピントの甘い音に成ります。
アルミ材の柱を使いますと、ピントが合って、尚且つ煩さは全然出ません。
４０×４０の角材を何メートル使ったのか・・・・・。

有る意味、此のバッフルは僕の集大成です。大変でしたけど満足感も凄く大きいのです。



今回納めたアンプと従来からのアンプ２台で４ウェイを動作させます。
ステレオアンプが２台ですので４chに成ります。



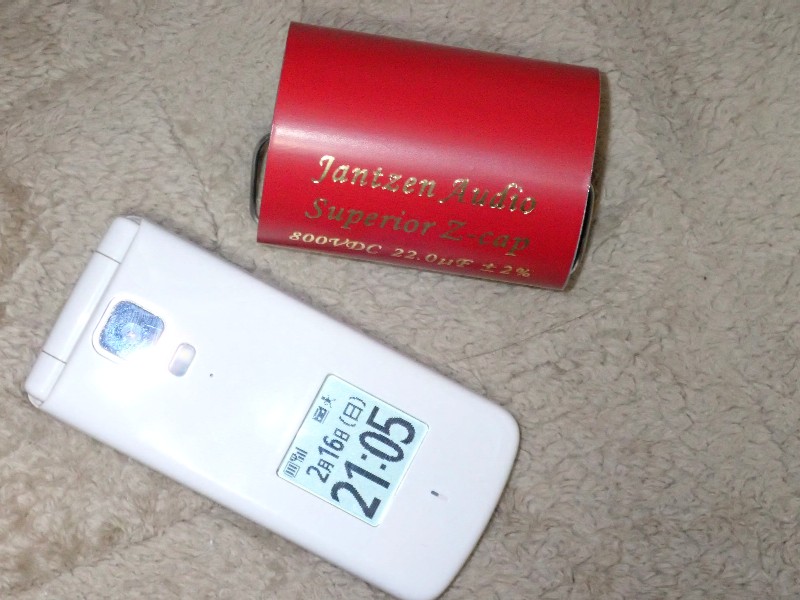

そのネットワーク。シッカリとした集成材の上に組んでいます。ベニヤ板との音の差は歴然です。
全chにネットワークを使い、チャンデバは使っていません。
此れで十分なんですね。
只その場合、パワーアンプはフルレンジで働いています。スピーカーへは決まったレンジの信号だけが送り込まれます。
余った信号は・・・・・・。



余った信号を流すダミー負荷。

今回の音を聞いて、益々実感しました。
マルチアンプを成功させるには、全て同じパワーアンプを使う事。

まあ、此の音を聞いて僕にも火が点いたと言うのが・・・・・・・。


チョイ、お節介を・・・。
オイロダイン純正の鉄のフレーム。
オイロダインの能力の半分も引き出せるか・・・？

あのフレームで使われているオイロダインがかわいそうです。

[4回]

現在、好評を頂いています１吋ホーン。
基本的な考え方として、オイロダインの上へ直付けの発想です。
クロスを３kHzとしました（オイロダインを散々測定して）。

１オクターブの余裕が欲しいので、ホーンのカットオフは１,５kHzで設計。
出来上がって測定。ナントナント、６００Ｈｚからロードが掛かるんですね。

ホーンに関しては、過去の常識（計算式）は殆ど間違っている（作って測定してなので、作りもしないで知ったふりしている人は相手にしません。雑誌関係者は略此の類かと）、としか・・・・・・・・。

一時、５ウェイをぶち上げました。今でも未練は有るんですけど、体力（此れが一番）と金額の点で可也きつい。

自分なりの感覚と経験から、４ウェイでも行けるんじゃないか・・・・。

この場合、３８cmウーハー、２０cm程度のフルレンジ（僕の場合は１０W）、その上に大型ホーンを使わないで、中型のミッドハイホーン、その後はツィーター。
要は、オイロダインのホーンを使わない（バッフルの設計が楽）。

この設計の場合、ミッドホーンのカットオフを下げたい。

言うのは簡単です。でも作るのは僕。
あ、設計は簡単に出来ますよ（経験から図面は簡単）。
で、問題は深さが深くなるので、僕の持っているバイトが奥迄届くか？

最終研磨で、奥迄僕の指が届くか・・・・（大汗）。

でも、以前にアップしたチェンバロでの問題点。
此処を解決しないと・・・・・・。

酔った頭で、チョイ燃えています。



笑わないでね。此の４ウェイ、JBLの４３４３と同じ・・・・（大汗）。
でもね、４３４３のミッドホーンは小さ過ぎるし（音響レンズを使った時点で大間違い。あのサイズで８００Hzクロスなんて絶対に無理）、ミッドバスのコーン紙（振動系）も重過ぎるので・・・。

序でに書いちゃいますね。
音響レンズ。アンプが程々だったら、まあ其れ成りに・・。
アンプが優秀でしたら、百害有って一利なし（自信を持って言えます）。

JBLの音響レンズ・・・・・・・・（僕は絶対に使わない、特に蜂の巣。ゴールドウィングの方がまだまし）。
４３４３のミッドバス、２２１５を使ったら良いシステムに成ったかも・・。
オット、ウーハーも２２０５（笑）。
でも、JBLの３８cmウーハーのボイスコイル径。１０cmなんてでか過ぎますよね。
３８cmウーハーのボイスコイル径。僕としては５cmかな？譲って７,５cm。

でも、当時のJBLツィーター。０７５、０７７、２４０２、２４０５全て使いました。全部駄目です。
しいて言えば２４０２が使えるかな（最悪なのは０７７）？
JBLのツィーター。ボイスコイルの径がでかいので、振動系が重いのです。
結果・・・・。

まあ、散々授業料を払ったと言う事で・・・・。

序での序で・・。
高い周波数でも追従性を上げるには、振動系の重量を極力小さくする。
此の意見に反対する方はいないと思います。

で、ツィーター。振動板は薄くて小型（ホーン型は極薄のアルミが殆ど）。
こう成ると、振動板の重さよりもボイスコイルの重量が問題に成るのです。

散々ツィーターを分解しました。振動板よりもボイスコイルとボビンの方がはるかに重いですね。
振動板を軽くしたと言ううたい文句は多いですけれど、ボイスコイルとボビンを軽量化しました。と言ううたい文句は見つかりませんでした。
ボイスコイルとボビンを軽くするのは、振動板の軽量化よりも難しいんです。
メーカーのうたい文句。繭につばをつけて良く読んでください。

[3回]

音の点では圧倒的な有利さを出しているバッテリー電源。
此の音を聞いても躊躇している方って・・・・。

と言いながら、大切な注意点です（あくまでもセッティング時で、動作を始めたら何も問題ありません）。

今回の注意点（間違えるとヤバイ）はインバーターとバッテリーの接続。
此処の極性（＋、－）を間違えて接続すると、その瞬間にインバーターは壊れます。

インバーターの電源SWが入っていなくても・・・・。
回路は確認していませんが、初めての接続時に火花が出ます。
此れって、インバーターの入力に大容量のキャパシターが入っている証拠。

サイズと価格から言って、大容量で耐圧はギリギリのケミコン。
此れに逆極性の電圧を掛けたら・・・・・・・。

一瞬でケミコンはパンク。その他のパーツは判りませんが、負担を掛ける恐れ大。

繋いで、電源SWを入れて、おかしかったら確認。なんて考えの方・・・。
バッテリー（オーディオ）をなめています。
正しく使えばとても良いパーツです。
ミスに対しては寛大さが無いって考えて下さい。


困ったチャンっていますよね（笑）。
僕への相談無く勝手に弄くって、上手く行かなくなって初めて僕に連絡。

最初から相談をされた方には、最後まで責任を持ってお付き合いいたします。
勝手に弄ってからヘルプは一切受け付けません。自己責任で解決して下さい。
その様な我儘な方へ回す時間は有りませんので・・・。
