もう一台のパワーアンプ。
昨日の１８：００に完成。
納品は明後日なので、今日は暫くぶりの休養日です。
完全休養って２週間に１度有るか無いか・・・・・（涙）。
午後は買い物にでも行こうかなーーーー。
で、此の写真。
今回のパワーアンプには入力VRが各chについています。
と言うのは、４ウェイマルチアンプのミッドハイ、ハイの２chアンプなんですね。
チャンデバは使わないでネットワーク方式です。
ネットワークで一番音を悪くしているパーツ。何だと思いますか？
実はCとLではなく、アッテネーターが一番悪さをしています。
測定しても判るのですが、絞りの値でインピーダンスも結構変わるのです。
音質的にも可也の悪さを・・・・・・。
ネットワークのアッテネーターを取り外す為の入力VRです。
で、写真のツマミの位置。１２時を指していますよね。
此の位置が全開。
音量調整のツマミとは位置が違います。
音量は一番絞った位置から上げますが、今回のVRは全開位置から絞ります。
更に、左右のアンプのツマミを同じ位置にしないと拙い。
二つのツマミの位置を合わせ易くするには・・・・・・。
全開が１２時。其処から絞る。此の位置の方が合わせ易いと思いましたので・・。
昨日の１８：００に完成。
納品は明後日なので、今日は暫くぶりの休養日です。
完全休養って２週間に１度有るか無いか・・・・・（涙）。
午後は買い物にでも行こうかなーーーー。
で、此の写真。
今回のパワーアンプには入力VRが各chについています。
と言うのは、４ウェイマルチアンプのミッドハイ、ハイの２chアンプなんですね。
チャンデバは使わないでネットワーク方式です。
ネットワークで一番音を悪くしているパーツ。何だと思いますか？
実はCとLではなく、アッテネーターが一番悪さをしています。
測定しても判るのですが、絞りの値でインピーダンスも結構変わるのです。
音質的にも可也の悪さを・・・・・・。
ネットワークのアッテネーターを取り外す為の入力VRです。
で、写真のツマミの位置。１２時を指していますよね。
此の位置が全開。
音量調整のツマミとは位置が違います。
音量は一番絞った位置から上げますが、今回のVRは全開位置から絞ります。
更に、左右のアンプのツマミを同じ位置にしないと拙い。
二つのツマミの位置を合わせ易くするには・・・・・・。
全開が１２時。其処から絞る。此の位置の方が合わせ易いと思いましたので・・。
[3回]
今朝一番で℡。
彫刻屋さんから出来上がったの連絡です。
食休みもそこそこに、取りに行って来ました。
今回出来上がったのは、パワーアンプの正面パネル。
ギターアンプの分は未だです。
帰宅し、すぐに作業に掛かります。
殆どの部分は出来上がっていましたので、フロントパネルを取り付け、パネル内側に取り付けるパーツをつけて、其れへの配線作業。
出来上がったら、ジックリとミス配線を探します。此れをしないで電源を入れるのは自殺行為。
性格的に、すぐに音出しをしてしまう方には、自作や改造は絶対に勧めません。
痛い目に合うのが判っていますから・・・。
まず、整流管を挿さないで電源ON。電源トランスの端子電圧を素早く測り、パワー管のヒーターが正常に点灯しているのを確認。
一旦電源を落とし、整流管を挿し、再び電源ON。
パワー管のバイアス電圧を素早く測ります。此れが設定値と違わなければ９０％完成。
小一時間、電源を入れっぱなし。
もう一度、バイアス電圧の測定。最初と差が無ければOK。
此処で初めて入力に発振器。出力端子にダミー抵抗を接続し、ダミー抵抗にはオシロのプローブを接続。
入力電圧（１kHz）を徐々に上げながら、左右の差を確認。今回はゼロ。
続いて２０Hzから４０kHz迄をスイープして波形のチェック。
勿論、残留ノイズもチェック。今回は０,６mV（合格です）。一般に１mV以下ならOKとされています。
ノンNFで此の値ですので優秀です。
で、記念写真。
もう一台を作業台に移して、同じ作業の繰り返し。
今日中に終わるかな？
彫刻屋さんから出来上がったの連絡です。
食休みもそこそこに、取りに行って来ました。
今回出来上がったのは、パワーアンプの正面パネル。
ギターアンプの分は未だです。
帰宅し、すぐに作業に掛かります。
殆どの部分は出来上がっていましたので、フロントパネルを取り付け、パネル内側に取り付けるパーツをつけて、其れへの配線作業。
出来上がったら、ジックリとミス配線を探します。此れをしないで電源を入れるのは自殺行為。
性格的に、すぐに音出しをしてしまう方には、自作や改造は絶対に勧めません。
痛い目に合うのが判っていますから・・・。
まず、整流管を挿さないで電源ON。電源トランスの端子電圧を素早く測り、パワー管のヒーターが正常に点灯しているのを確認。
一旦電源を落とし、整流管を挿し、再び電源ON。
パワー管のバイアス電圧を素早く測ります。此れが設定値と違わなければ９０％完成。
小一時間、電源を入れっぱなし。
もう一度、バイアス電圧の測定。最初と差が無ければOK。
此処で初めて入力に発振器。出力端子にダミー抵抗を接続し、ダミー抵抗にはオシロのプローブを接続。
入力電圧（１kHz）を徐々に上げながら、左右の差を確認。今回はゼロ。
続いて２０Hzから４０kHz迄をスイープして波形のチェック。
勿論、残留ノイズもチェック。今回は０,６mV（合格です）。一般に１mV以下ならOKとされています。
ノンNFで此の値ですので優秀です。
で、記念写真。
もう一台を作業台に移して、同じ作業の繰り返し。
今日中に終わるかな？
[5回]
一昨日、自分用を作ったバッテリー電源周りのケーブル。
今日は二組作ります（何故かはナイショ、笑）。
電圧は低いですが、電流が大きいので、十分な太さが必要です。
バッテリーとインバーターを繋ぐ配線材。スピーカーケーブルと言うのがナントモ・・・・・。
４芯でスタッカードが出来るので採用。
線材も良質です。
両端の処理。大きな端子の方がバッテリー。
バッテリー端子の取り付けねじはM８と太いので、オーディオで使う端子は使えません（此れ用に一箱買っちゃいましたから、汗）。
熱収縮チューブも太いのを購入。
圧着後、ハンダを流すのは何時もの通り。
更に、充電器からバッテリーへの配線。此れは１,２５の４芯で作ります。
今回は２４V仕様ですので、バッテリーをシリーズ接続するコード。
インバーターに付属で付いてくる８スクエアを切断。
そんなこんなで作業に掛かった時間は何と４時間近く。
やった事の有る方なら、お判りと思いますが、ケーブル作成って結構時間が掛かるのです。
でも、シッカリと作らないととんでもない事故の恐れが有りますから、丁寧に丁寧に・・・・。
今日は二組作ります（何故かはナイショ、笑）。
電圧は低いですが、電流が大きいので、十分な太さが必要です。
バッテリーとインバーターを繋ぐ配線材。スピーカーケーブルと言うのがナントモ・・・・・。
４芯でスタッカードが出来るので採用。
線材も良質です。
両端の処理。大きな端子の方がバッテリー。
バッテリー端子の取り付けねじはM８と太いので、オーディオで使う端子は使えません（此れ用に一箱買っちゃいましたから、汗）。
熱収縮チューブも太いのを購入。
圧着後、ハンダを流すのは何時もの通り。
更に、充電器からバッテリーへの配線。此れは１,２５の４芯で作ります。
今回は２４V仕様ですので、バッテリーをシリーズ接続するコード。
インバーターに付属で付いてくる８スクエアを切断。
そんなこんなで作業に掛かった時間は何と４時間近く。
やった事の有る方なら、お判りと思いますが、ケーブル作成って結構時間が掛かるのです。
でも、シッカリと作らないととんでもない事故の恐れが有りますから、丁寧に丁寧に・・・・。
[6回]
昨年に頼んだ新ロゴの型（数ヶ月待った、笑）。
出来上がったの、朝一番の電話。
早速これから取りに行きます。
帰りに彫刻屋さんへ寄って、発注。
勿論、アンプのフロントを外して・・・・。
僕の作るシャシ。この辺を外しても歪みません（笑）。
取り外しに掛かる時間は１～２分。
取り付けも超簡単。ビスを１０本締めるだけ。
あ、新しいロゴですか？
出来上がる迄ナイショ・・・。
出来上がったの、朝一番の電話。
早速これから取りに行きます。
帰りに彫刻屋さんへ寄って、発注。
勿論、アンプのフロントを外して・・・・。
僕の作るシャシ。この辺を外しても歪みません（笑）。
取り外しに掛かる時間は１～２分。
取り付けも超簡単。ビスを１０本締めるだけ。
あ、新しいロゴですか？
出来上がる迄ナイショ・・・。
[3回]
昨日アップしたBLOGをノンビリと見直していたら・・・・・・。
ピコン。なんで今迄気づかなかったんだろう・・。
ノイズカットのコンデンサーだよね。もっと効果を上げるには・・。
気付きましたか？僕の得意なパーツを使うのです。
つまり空芯コイル。
ネットワークの１２dB/octの回路にします。
コイルのDCRは非常に小さいですから、コイルのロスは考え無くて良いし、コイルの後にバッテリーが有るのですから、レギュレーションの悪化は有り得ません。
ノイズカットの効果は、コンデンサーだけとは雲泥の違い。
聴感上、どれだけの違いが有るかは判りません。でも理論的には正しい
バッテリー電源。益々進化しそうです。
ピコン。なんで今迄気づかなかったんだろう・・。
ノイズカットのコンデンサーだよね。もっと効果を上げるには・・。
気付きましたか？僕の得意なパーツを使うのです。
つまり空芯コイル。
ネットワークの１２dB/octの回路にします。
コイルのDCRは非常に小さいですから、コイルのロスは考え無くて良いし、コイルの後にバッテリーが有るのですから、レギュレーションの悪化は有り得ません。
ノイズカットの効果は、コンデンサーだけとは雲泥の違い。
聴感上、どれだけの違いが有るかは判りません。でも理論的には正しい
バッテリー電源。益々進化しそうです。
[4回]
本日、停電で活躍したバッテリー電源をオーディオルームへ戻します。
その序でに（こちらがメイン）、昨年暮れに買った、新しいバッテリー電源のセットアップ。
バッテリー電源を作る時に、結構大変なのが接続ケーブル。スタッカードに拘っていますので尚更です。
セットアップした新しい電源。
気付きました？チョイグレードアップしているのを・・。
充電器の発生するノイズをキャンセルするコンデンサー。
今迄はバッテリー側に取り付けていましたが、今回は充電器へ取り付け。
臭いにおいは元から・・・。

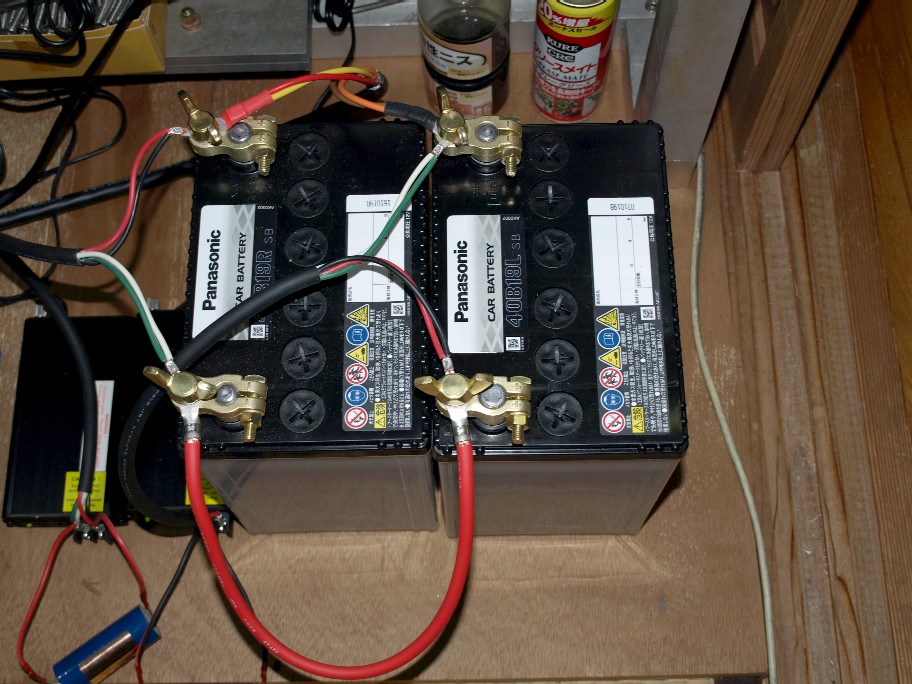

で、バッテリーもチョイ変更。
従来は同じ型をシリーズ接続して２４Vを作りましたが、今回はLとRの組み合わせ。
この方が、配線をまとめ易いんですね。
見た感じが、綺麗にまとまりました。
此れで、オーディオルーム内に置いて有るバッテリーは１２個（笑）。
DAコンバーターは、低電圧なので電池で動かします。
本当は、片chのプリ電源にバッテリー電源を２組使いたいんですね（電源トランスが２個ですから）。
次のグレードアップで行きますよー・・。
僕のBLOGを参考にして、バッテリー電源を導入している方は結構多い様・・・。
少々心配していたのですが、皆さんバッテリーの扱い方は熟知している様で、事故の報告はゼロ（ホッ）。
最初の結線ミスさえ無ければ、ノーメンテで使えると思います（充電器しだいですけど）。
老婆心ながら、バッテリー端子のショートだけは十分に注意して下さい。
でも、最近のバッテリーと充電器。性能上がっていますねー。
その序でに（こちらがメイン）、昨年暮れに買った、新しいバッテリー電源のセットアップ。
バッテリー電源を作る時に、結構大変なのが接続ケーブル。スタッカードに拘っていますので尚更です。
セットアップした新しい電源。
気付きました？チョイグレードアップしているのを・・。
充電器の発生するノイズをキャンセルするコンデンサー。
今迄はバッテリー側に取り付けていましたが、今回は充電器へ取り付け。
臭いにおいは元から・・・。
で、バッテリーもチョイ変更。
従来は同じ型をシリーズ接続して２４Vを作りましたが、今回はLとRの組み合わせ。
この方が、配線をまとめ易いんですね。
見た感じが、綺麗にまとまりました。
此れで、オーディオルーム内に置いて有るバッテリーは１２個（笑）。
DAコンバーターは、低電圧なので電池で動かします。
本当は、片chのプリ電源にバッテリー電源を２組使いたいんですね（電源トランスが２個ですから）。
次のグレードアップで行きますよー・・。
僕のBLOGを参考にして、バッテリー電源を導入している方は結構多い様・・・。
少々心配していたのですが、皆さんバッテリーの扱い方は熟知している様で、事故の報告はゼロ（ホッ）。
最初の結線ミスさえ無ければ、ノーメンテで使えると思います（充電器しだいですけど）。
老婆心ながら、バッテリー端子のショートだけは十分に注意して下さい。
でも、最近のバッテリーと充電器。性能上がっていますねー。
[3回]
昨年暮れに（正しくは１２月３日）足を痛めてしまったピンキー君。
その日は気温が低く、前日に調整したプリアンプと電源２台を居間（作業部屋）から試聴室へ運んだ（時間はベットから出て直ぐ）。
一日仕事をこなして、夜に成ったら足の調子が変。右足が痛みと痺れ。
その状態で伺ったお客様には、大変心配をお掛けしました。
何とか痛みが収まって来たのは１月４日頃。一ヶ月もやばかったんですね。
医者にも行きましたが、無理をしたね。暫くは安静に・・・・・。
今は完全に収まりましたので、大丈夫です。
でも、なんでかなー・・・・・・・・。
先月から掛かっているパワーアンプの制作。逆相動作ですので、ステレオアンプを２台です。
２台を置ける作業台ではないので、出来上がった１台目を隣の机に移す。
で、足を痛めた原因判明（笑）。
実はパワーアンプに掛かる前に、プリアンプを弄っていたんですね。
今一原因不明（CRが多くて、下側の配線引き回しが見えない）。
とりあえず、隣の机の上に移して、パワーアンプの製作に掛かりました。
で、今日パワーアンプも同じ机に移したんですね。
か、軽い・・・・・。
イエ、標準よりは可也重いパワーアンプです。
でもプリと比べたら軽い・・・・・・・・。
なんと言うプリアンプを作ってしまったんだ。
此のアンプと電源を、準備運動の出来ていない体で運んでしまった・・・・。
此のプリアンプ。注文が来たらどうしよう（大汗）。
その日は気温が低く、前日に調整したプリアンプと電源２台を居間（作業部屋）から試聴室へ運んだ（時間はベットから出て直ぐ）。
一日仕事をこなして、夜に成ったら足の調子が変。右足が痛みと痺れ。
その状態で伺ったお客様には、大変心配をお掛けしました。
何とか痛みが収まって来たのは１月４日頃。一ヶ月もやばかったんですね。
医者にも行きましたが、無理をしたね。暫くは安静に・・・・・。
今は完全に収まりましたので、大丈夫です。
でも、なんでかなー・・・・・・・・。
先月から掛かっているパワーアンプの制作。逆相動作ですので、ステレオアンプを２台です。
２台を置ける作業台ではないので、出来上がった１台目を隣の机に移す。
で、足を痛めた原因判明（笑）。
実はパワーアンプに掛かる前に、プリアンプを弄っていたんですね。
今一原因不明（CRが多くて、下側の配線引き回しが見えない）。
とりあえず、隣の机の上に移して、パワーアンプの製作に掛かりました。
で、今日パワーアンプも同じ机に移したんですね。
か、軽い・・・・・。
イエ、標準よりは可也重いパワーアンプです。
でもプリと比べたら軽い・・・・・・・・。
なんと言うプリアンプを作ってしまったんだ。
此のアンプと電源を、準備運動の出来ていない体で運んでしまった・・・・。
此のプリアンプ。注文が来たらどうしよう（大汗）。
[2回]
今日、お二人の方からバッテリー電源へのお便り。
お一人様はメールで、もうお一人はブログへのコメント。
少しでも、僕のブログがお役に立てている様で嬉しいです。
メールの方は、充電器へコンデンサーを取り付けた様です。
この辺もブログにアップしていましたので、その通りにしたのですね。
結果は・・・・・・・。
良く成ったと喜んで貰えました。
どの様な充電器も、出力が完全なDCとは考え辛いのです。
少しでも完全なDCへ近付ける為のコンデンサーなのですね。
僕の場合は、手持ちのコンデンサーで済ませましたので、興味津々の方には、色々なコンデンサーのテストをお勧めします。コンデンサーの種類で音が変わると思いますので・・・。
もうお一人の方。この方は僕に性格が似ているかも・・（笑）。
僕の使っているインバーターと違うメーカー製を購入した様なんですね。
その気持ち、凄く判ります。もっと良いのを見つけられたら・・・。
結果は駄目だった様でして、未来舎（僕と同じメーカー）へ買い換えたら、音の違いに驚いておられました。
僕も、全てのインバーターを試した訳では有りません。
未来舎を２機種。他社を１機種。
その中で、好ましいと思われた未来舎の１機種を採用。
もっと良い物は有ると思います。でも、テストするには膨大な時間とコスト。
しかもはねられたインバーターは使い道が無い。
とりあえず、東電よりははるかに良い現状で納得しています。
実は今日の整理。１０日程前の雪で、この辺一帯は停電。数時間停電したのです。
またもやインバーターとバッテリーが大活躍。
周りの家は、薄暗いのに、僕の所はLEDで煌々と・・。TVも見られましたし（笑）。
その時のバッテリーが、居間に置きっぱなしでしたので、其れの片付けと諸々です。
お一人様はメールで、もうお一人はブログへのコメント。
少しでも、僕のブログがお役に立てている様で嬉しいです。
メールの方は、充電器へコンデンサーを取り付けた様です。
この辺もブログにアップしていましたので、その通りにしたのですね。
結果は・・・・・・・。
良く成ったと喜んで貰えました。
どの様な充電器も、出力が完全なDCとは考え辛いのです。
少しでも完全なDCへ近付ける為のコンデンサーなのですね。
僕の場合は、手持ちのコンデンサーで済ませましたので、興味津々の方には、色々なコンデンサーのテストをお勧めします。コンデンサーの種類で音が変わると思いますので・・・。
もうお一人の方。この方は僕に性格が似ているかも・・（笑）。
僕の使っているインバーターと違うメーカー製を購入した様なんですね。
その気持ち、凄く判ります。もっと良いのを見つけられたら・・・。
結果は駄目だった様でして、未来舎（僕と同じメーカー）へ買い換えたら、音の違いに驚いておられました。
僕も、全てのインバーターを試した訳では有りません。
未来舎を２機種。他社を１機種。
その中で、好ましいと思われた未来舎の１機種を採用。
もっと良い物は有ると思います。でも、テストするには膨大な時間とコスト。
しかもはねられたインバーターは使い道が無い。
とりあえず、東電よりははるかに良い現状で納得しています。
実は今日の整理。１０日程前の雪で、この辺一帯は停電。数時間停電したのです。
またもやインバーターとバッテリーが大活躍。
周りの家は、薄暗いのに、僕の所はLEDで煌々と・・。TVも見られましたし（笑）。
その時のバッテリーが、居間に置きっぱなしでしたので、其れの片付けと諸々です。
