鋭意改造中のパワー管（VT25）だけのパワーアンプ。
ゼロから作るのでしたら簡単なんですけど、大物パーツの配置は決まっている。其れの移動は不可能。
今の配置で最良の配線の引き回し。ハイ、パズルです。
あちらを立てればこちらが・・・・・・。
今朝は４：００に目が覚めた。頭の中は配置でいっぱい。周りは夜が白みかけている。始めるか・・・。
昨日までは迷っていた配置が自然と決まる。こんな物なのです。急いでやると碌な事が有りません。
何で昨日までは此の配置を思いつかなかったのだろう？
と言うか、真空管ソケットを外したくなかったのですね。外すと穴が見える。それを嫌がっていたのですが、ソケットの位置に入力トランスを取り付ければ・・・・・。
そんな訳で、の作業です。
で、入力トランス。勿論ルンダール。僕が世界一（付き合った範囲では）信頼しているトランスです（世の有名なトランスは略使いました）。
ここからが僕流。

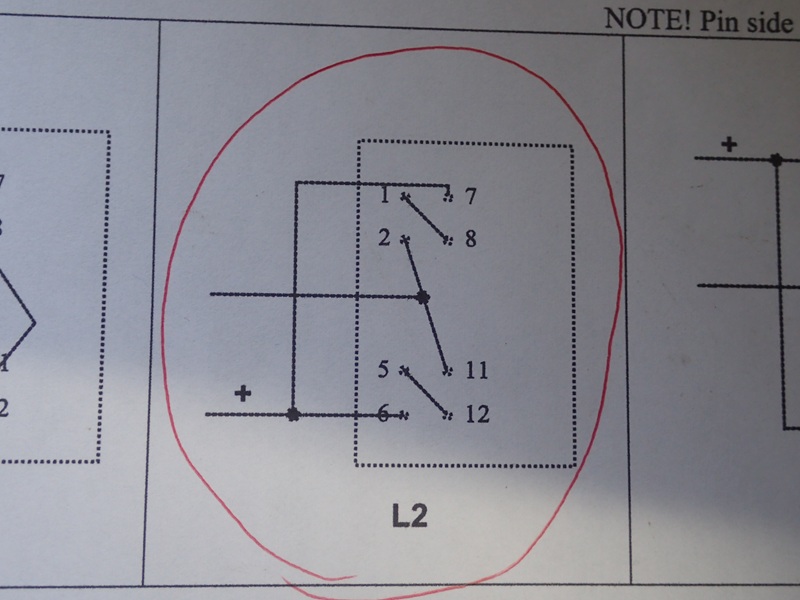

メーカー指定の一次側配線。端子の数から判ります様に４組のコイルが巻いて有り、その組み合わせで比率を変えます。

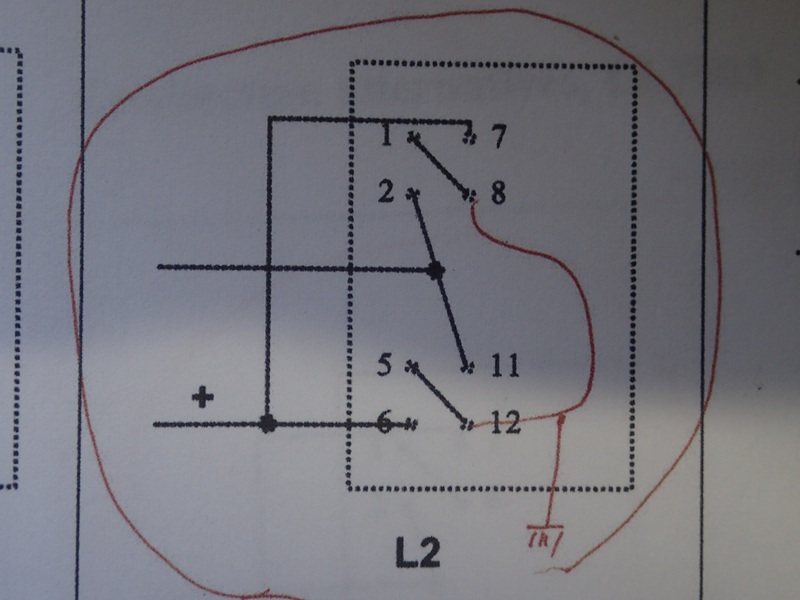

僕の使い方。
４組のコイルをシリーズ接続で使いますので、中間点をアースに落とすセンターアース。あ、真似をしないで下さいね。使えるかどうか散々測定してますので。
折角レモで２芯シールドを使っていますので、センターアースにしたかったのです。
この場合、トランス内のコイルが完全に揃っていないと出来ません。
自分のアンプを作る時に散々テストをしました。そんな訳で迷うことなく採用です。
さて、トランスの使い方で一番大事なのが二次側のターミネーター抵抗（負荷抵抗）値。
此れは測定以外ありえません。実際に入力機器を繋いで高域特性を測定し最適値を選びます。
間違っても聴感でのテストはNGです（キッパリ）。

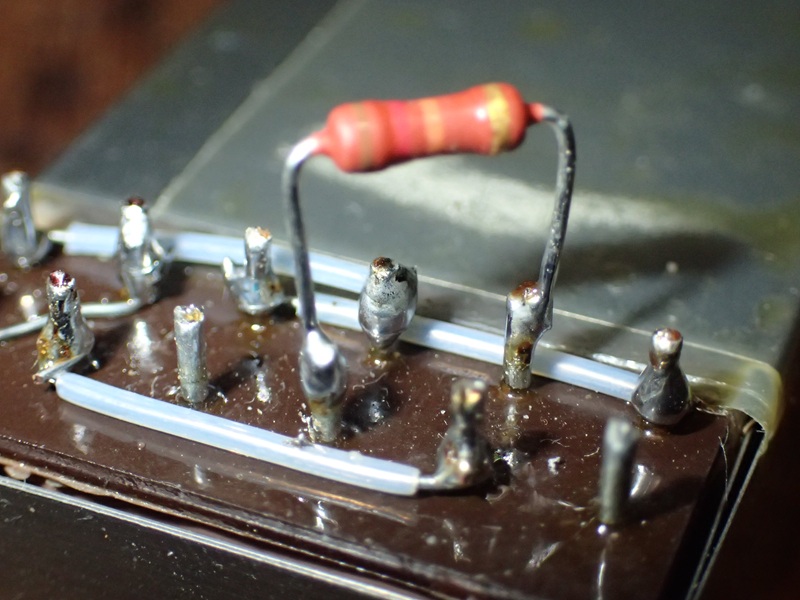

こんな感じで取り付けたのですが、あと何年こんな細かな仕事が出来るのかなー・・・・・・。
