以前アップした記事に対しての追記です。
機器間の相性って書きました。
此れって、殆どがインピーダンスのミスマッチングの場合が多いのです。
メーカーも、プリアンプに二組の出力をつけて販売なんてするので、普通に考えれば『パワーアンプを２台繋いでも平気なんだ。』
って考えますよね。
やっちゃダメです。
プリアンプの出力インピーダンスは、パワーアンプの入力インピーダンスをある値に設定します（していない機器も見受けられますが、笑）。
此れを守らないと周波数特性に乱れがでます（特に高域）。
逆に言うと３台のパワーアンプを繋ぐのを前提のプリアンプは、１台のパワーアンプだけじゃダメなんですね。
正しくは、パワーアンプの数を変えたら、プリの調整が必要です。
バッファアンプの場合も同様。
此れの調整をしないで、アンプの音質評価は無駄な行為。って気付いている方は素晴らしいです。
あ、追記。
NFを掛けているプリアンプは、この辺に鈍感ですので、結構いけちゃうんですね。
僕の様に、NFを嫌っている人間には大事な項目なんです。
機器間の相性って書きました。
此れって、殆どがインピーダンスのミスマッチングの場合が多いのです。
メーカーも、プリアンプに二組の出力をつけて販売なんてするので、普通に考えれば『パワーアンプを２台繋いでも平気なんだ。』
って考えますよね。
やっちゃダメです。
プリアンプの出力インピーダンスは、パワーアンプの入力インピーダンスをある値に設定します（していない機器も見受けられますが、笑）。
此れを守らないと周波数特性に乱れがでます（特に高域）。
逆に言うと３台のパワーアンプを繋ぐのを前提のプリアンプは、１台のパワーアンプだけじゃダメなんですね。
正しくは、パワーアンプの数を変えたら、プリの調整が必要です。
バッファアンプの場合も同様。
此れの調整をしないで、アンプの音質評価は無駄な行為。って気付いている方は素晴らしいです。
あ、追記。
NFを掛けているプリアンプは、この辺に鈍感ですので、結構いけちゃうんですね。
僕の様に、NFを嫌っている人間には大事な項目なんです。
[3回]
予定以上の時間が掛かりましたが、配線を完了しました。
まあ、中はギッチリ状態です。
コンデンサーの数が半端ではない（数えるのも面倒）。
なにしろブロックケミコンを一切使わないのですからこう成ります。
電源関係のコンデンサーは、略１００%中古パーツ（笑）。
バラしたネットワークからの移植です。
これから電源との接続ケーブルの作成。
その後動作チェックと調整（真空管の動作点）。
計算値にピッタリの抵抗器は無いので、近似値で組んでいます。
さて、計算通りに働くか・・・・・・？
あ、つまみも取り付いた顔。
ロゴの文字は秘密です。
自己満足ですが、ロゴの文字、気に入っています。
でも此れと同じ注文は来ないだろーなー・・・・（汗）。
まあ、中はギッチリ状態です。
コンデンサーの数が半端ではない（数えるのも面倒）。
なにしろブロックケミコンを一切使わないのですからこう成ります。
電源関係のコンデンサーは、略１００%中古パーツ（笑）。
バラしたネットワークからの移植です。
これから電源との接続ケーブルの作成。
その後動作チェックと調整（真空管の動作点）。
計算値にピッタリの抵抗器は無いので、近似値で組んでいます。
さて、計算通りに働くか・・・・・・？
あ、つまみも取り付いた顔。
ロゴの文字は秘密です。
自己満足ですが、ロゴの文字、気に入っています。
でも此れと同じ注文は来ないだろーなー・・・・（汗）。
[3回]
チャクチャクと進んでいますプリアンプの製作。
先週、アルマイトに出したツマミが出来上がる日。
自治会の用事（祭りの後片付け）を終えて直ぐに出発。
もち、アルマイト屋さん。
片道１時間の距離。今日は連休明けの所為か道路が込んでいる（ハイ、自営業には夏休みなんて有りません。まあそれが当たり前と自認していますけどね）。
１時間チョイ掛かって到着。現物確認。ヘヘ、予定通り。
で、公表するか迷ったんですけど・・・・・・。
今回のアンプ、ツマミは二個。
VRとセレクターのみ。
なのに二色（大笑）。
ハイ、遊んでいます。目一杯楽しんでいます。
この心の遊びの無いアンプなんて・・・・。
エーー。愛用のVR。シャフト径が８mmなので市販のつまみが使えません。
そんな訳で一品物の削り出しツマミなんて贅沢に成ったんです。
発売当初は６mmシャフトだったので、市販のツマミを使っていました。
ある日から８mmに変更。
電話で受付の女の子に『なんで８mmにしたの？』って質問。
この時の女の子の答えが最高でした。
女『えーー、私の耳では判らないと思うんですが、製造している技術者が８mmと６mmでは音が違う、って言うんです。』
僕は瞬時に納得。
この様に正直な答えをする人は信用出来ます。
先週、アルマイトに出したツマミが出来上がる日。
自治会の用事（祭りの後片付け）を終えて直ぐに出発。
もち、アルマイト屋さん。
片道１時間の距離。今日は連休明けの所為か道路が込んでいる（ハイ、自営業には夏休みなんて有りません。まあそれが当たり前と自認していますけどね）。
１時間チョイ掛かって到着。現物確認。ヘヘ、予定通り。
で、公表するか迷ったんですけど・・・・・・。
今回のアンプ、ツマミは二個。
VRとセレクターのみ。
なのに二色（大笑）。
ハイ、遊んでいます。目一杯楽しんでいます。
この心の遊びの無いアンプなんて・・・・。
エーー。愛用のVR。シャフト径が８mmなので市販のつまみが使えません。
そんな訳で一品物の削り出しツマミなんて贅沢に成ったんです。
発売当初は６mmシャフトだったので、市販のツマミを使っていました。
ある日から８mmに変更。
電話で受付の女の子に『なんで８mmにしたの？』って質問。
この時の女の子の答えが最高でした。
女『えーー、私の耳では判らないと思うんですが、製造している技術者が８mmと６mmでは音が違う、って言うんです。』
僕は瞬時に納得。
この様に正直な答えをする人は信用出来ます。
[6回]
配線だけは略終わり、CRの取り付けです（此処迄、回路図を見ていない）。
で・・・・・・・・。
回路図確認。確かに回路は書いてあるんだけど、CRの定数が記入されていない。
ECC８２なら頭に入っているけど９９は・・・・・・・・。
なにしろ２年半前に設計したプリアンプ。
当時の状態に頭が戻らない。
ジックリと回路図を見る。まてよ、定数の計算はしていなかったっけ・・。
は～～～～～～～～。
そんな訳で昨日の午後は電卓と格闘。
ECC９９の動作点も再確認。
考えて見ると、本当に暫くぶりの定数計算（それだけ新アンプを作っていなかった）。
アイスコーヒーをがぶ飲みして頭をシャンとさせる。
２年半もやっていなかったので、頭の回転速度が遅い（プレーヤーばかり作っていましたからねー）。
まあ、昨日の午後いっぱいで完了。
勿論微調整は組み上げてから。
でも、２年半前は計算だけでドンピシャに作っていた。
今度はどうかなー・・・・・・？
で・・・・・・・・。
回路図確認。確かに回路は書いてあるんだけど、CRの定数が記入されていない。
ECC８２なら頭に入っているけど９９は・・・・・・・・。
なにしろ２年半前に設計したプリアンプ。
当時の状態に頭が戻らない。
ジックリと回路図を見る。まてよ、定数の計算はしていなかったっけ・・。
は～～～～～～～～。
そんな訳で昨日の午後は電卓と格闘。
ECC９９の動作点も再確認。
考えて見ると、本当に暫くぶりの定数計算（それだけ新アンプを作っていなかった）。
アイスコーヒーをがぶ飲みして頭をシャンとさせる。
２年半もやっていなかったので、頭の回転速度が遅い（プレーヤーばかり作っていましたからねー）。
まあ、昨日の午後いっぱいで完了。
勿論微調整は組み上げてから。
でも、２年半前は計算だけでドンピシャに作っていた。
今度はどうかなー・・・・・・？
[3回]
CRパーツが付きだしたプリアンプ。
もう直ぐです。
で、僕の真空管の使い方。
今回は双三極管。
ご存知の様に、一つのガラス管の中に２つの三極管が封入されています。
少しでもコンパクトな機器にする為に非常に便利な真空管です。
まあ、最近は単管の三極管が珍しいですが。
市販のアンプを見渡しますと、此の二つの三極管を其々独立して使うのが普通です。
此処でしっかりと考えて見ましょう。
内部が真空のガラス管の中に二つの真空管が納まっている。
完全に独立して動作すると思いますか？
LUXが得意とする、二つを左右に分けて使う方法。
此れをすると、左右のchセパレーションは可也悪化します。
この結果からも、二つの真空管がお互いに影響し合っているのが考えられます。
そんな訳で・・・・・・・。
僕は二つの真空管をパラって使用。
３０年以上、これ以外の使い方をしていません。
昔、散々実験しました。単独で使ったアンプとパラって使うアンプ。
勿論、動作点は全く同じ。電源も同じ物を使いましたので、単独使用のアンプの方が電源には余裕が有ります。
試聴・・・・・。
３０年間以上、続けている理由です。
僕の使い方では、関係無いのですが・・・。
市場では此の二組の三極管。動作チェックをして揃っている球が販売されています。
これもパワー管のペアー球と同じです。
特定の動作条件での測定ですから、それ以外の動作点では判りません。
更に使用時間が増えると（と言っても数百時間程度）測定値は結構変わります。
と言う事で、高い出費を僕は薦めませんけどね。
仮説です。
二つの三極管が影響をし合っている。と言うのは左右に分けて使うとチャンネルセパーレーションの悪化で十分想像出来ます。
じゃあ、片chの前段後段に使ったら・・・・・・。
真空管って入力に対して出力が逆相です。
つまり二組の三極管は逆相動作。
内部でNFが掛かっているんじゃないかと・・・・・・。
ハイ、NFって音楽再生には適しません（キッパリ）。
単独使用をすると、NFアンプと同じボケた音（芯の無い音）に成るんですね。
もう直ぐです。
で、僕の真空管の使い方。
今回は双三極管。
ご存知の様に、一つのガラス管の中に２つの三極管が封入されています。
少しでもコンパクトな機器にする為に非常に便利な真空管です。
まあ、最近は単管の三極管が珍しいですが。
市販のアンプを見渡しますと、此の二つの三極管を其々独立して使うのが普通です。
此処でしっかりと考えて見ましょう。
内部が真空のガラス管の中に二つの真空管が納まっている。
完全に独立して動作すると思いますか？
LUXが得意とする、二つを左右に分けて使う方法。
此れをすると、左右のchセパレーションは可也悪化します。
この結果からも、二つの真空管がお互いに影響し合っているのが考えられます。
そんな訳で・・・・・・・。
僕は二つの真空管をパラって使用。
３０年以上、これ以外の使い方をしていません。
昔、散々実験しました。単独で使ったアンプとパラって使うアンプ。
勿論、動作点は全く同じ。電源も同じ物を使いましたので、単独使用のアンプの方が電源には余裕が有ります。
試聴・・・・・。
３０年間以上、続けている理由です。
僕の使い方では、関係無いのですが・・・。
市場では此の二組の三極管。動作チェックをして揃っている球が販売されています。
これもパワー管のペアー球と同じです。
特定の動作条件での測定ですから、それ以外の動作点では判りません。
更に使用時間が増えると（と言っても数百時間程度）測定値は結構変わります。
と言う事で、高い出費を僕は薦めませんけどね。
仮説です。
二つの三極管が影響をし合っている。と言うのは左右に分けて使うとチャンネルセパーレーションの悪化で十分想像出来ます。
じゃあ、片chの前段後段に使ったら・・・・・・。
真空管って入力に対して出力が逆相です。
つまり二組の三極管は逆相動作。
内部でNFが掛かっているんじゃないかと・・・・・・。
ハイ、NFって音楽再生には適しません（キッパリ）。
単独使用をすると、NFアンプと同じボケた音（芯の無い音）に成るんですね。
[5回]
オーディオ界では常識とされている機器間の相性。
要は、あのアンプとあのスピーカーは合わない。
あのプリとあのパワーは合わない。
僕の考え。
お互いに中途半端な製品だから起きる。
オーディオ界にもレギュレーションは有ります。
パワーアンプの入力インピーダンスは１００kΩ。最大出力を得るに必要な入力電圧は１V。
逆を言えば此れを前提のプリアンプの出力。
此れをきっちりと守ったら、相性は有り得ません。
で、困った問題。プリの出力に２台のパワーアンプを平気で繋げるお馬鹿なマニア。
入力をパラッたらインピーダンスは半分に。
レギュレーションを守って設計したプリアンプには厳しい現実。
今回僕の作っているプリアンプ。僕の作るパワーアンプとの接続以外は一切考えません。
前にも書きましたよね。アンプはプリからパワーまで一体が理想。
そう、信号の受け渡しに違った条件（予定外のアンプ）との接続を想定しないで済むのです。
只今酔った頭で動作点の設定。完全にプリとパワーの一体設計。
本当に良いアンプが欲しければ、これ以外の方法は無いんですね。
どれとも合います。ってどれともピッタリは合いませんと同義語かと・・。
要は、あのアンプとあのスピーカーは合わない。
あのプリとあのパワーは合わない。
僕の考え。
お互いに中途半端な製品だから起きる。
オーディオ界にもレギュレーションは有ります。
パワーアンプの入力インピーダンスは１００kΩ。最大出力を得るに必要な入力電圧は１V。
逆を言えば此れを前提のプリアンプの出力。
此れをきっちりと守ったら、相性は有り得ません。
で、困った問題。プリの出力に２台のパワーアンプを平気で繋げるお馬鹿なマニア。
入力をパラッたらインピーダンスは半分に。
レギュレーションを守って設計したプリアンプには厳しい現実。
今回僕の作っているプリアンプ。僕の作るパワーアンプとの接続以外は一切考えません。
前にも書きましたよね。アンプはプリからパワーまで一体が理想。
そう、信号の受け渡しに違った条件（予定外のアンプ）との接続を想定しないで済むのです。
只今酔った頭で動作点の設定。完全にプリとパワーの一体設計。
本当に良いアンプが欲しければ、これ以外の方法は無いんですね。
どれとも合います。ってどれともピッタリは合いませんと同義語かと・・。
[6回]

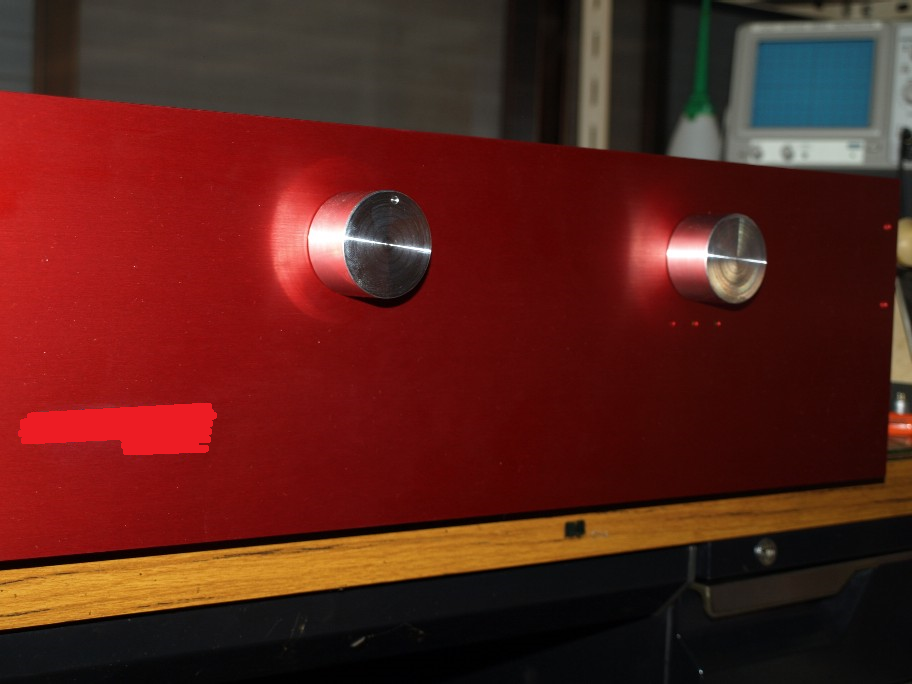

パネルが無事について、アンプらしく成って来たプリアンプ。
そう成ると必要なのがツマミ。
勿論、アルミ丸棒から挽き出す一品物。
で、旋盤はプレハブの中なので日中の暑さは半端ではない（一昨年は頑張り過ぎて１週間の入院）。
そんな訳で、暑くなる前の時間から掛かります（AM６：００スタート）。
２時間の頑張りで完成。
取り付けてもう一度確認。
勿論これからアルマイトに出します。午前中に持っていこうとしたらアルマイト屋さん夏休み。
この時期、夏休み無しで頑張っているのって僕だけかな？
そう成ると必要なのがツマミ。
勿論、アルミ丸棒から挽き出す一品物。
で、旋盤はプレハブの中なので日中の暑さは半端ではない（一昨年は頑張り過ぎて１週間の入院）。
そんな訳で、暑くなる前の時間から掛かります（AM６：００スタート）。
２時間の頑張りで完成。
取り付けてもう一度確認。
勿論これからアルマイトに出します。午前中に持っていこうとしたらアルマイト屋さん夏休み。
この時期、夏休み無しで頑張っているのって僕だけかな？
[4回]
本日は早朝から地元のお祭りの準備（絶対にサボれません、汗）。
終了しても開放はされず、お決まりの飲み会（仕事したいんだけどなー・・・・）。
ヤット開放されて作業机の前（若干酔っている・・）。
ジックリと今迄の作業をチェック。
この先はパネルを付けないと進まないよね。
遂に付いてしまいました無茶派手なフロントパネル。
パネルを付けないと、VRとセレクターの配線が出来ません。
で、自分で言うのはナントモですがカッコイイー。
あ、写真の潰してある部分にはliberoの文字が入ります。
此処は絶対にナイショ（笑）。
思いつきで入れてしまったんですが僕は大のお気に入り。
イヤ、僕と古くからのお付き合いの方には絶対に信じられない色使いです。
来年の年賀状は此れで決まり。
と言う訳で、来年まで秘密です。
終了しても開放はされず、お決まりの飲み会（仕事したいんだけどなー・・・・）。
ヤット開放されて作業机の前（若干酔っている・・）。
ジックリと今迄の作業をチェック。
この先はパネルを付けないと進まないよね。
遂に付いてしまいました無茶派手なフロントパネル。
パネルを付けないと、VRとセレクターの配線が出来ません。
で、自分で言うのはナントモですがカッコイイー。
あ、写真の潰してある部分にはliberoの文字が入ります。
此処は絶対にナイショ（笑）。
思いつきで入れてしまったんですが僕は大のお気に入り。
イヤ、僕と古くからのお付き合いの方には絶対に信じられない色使いです。
来年の年賀状は此れで決まり。
と言う訳で、来年まで秘密です。
