プリに入力トランスを入れて数日。
まだ落ち着いていません。
毎日、スピーカーユニットの音量調節の必要が有ります。
つまり、ドライバーとミッドハイユニットの音量調整です。
此れをしないとバランスが崩れるんですね。不思議と周波数特性を測っても差は出ません。有る意味当たり前ですが。
聴感上のバランスが崩れるのです。
この現象は、今迄のチューンの際にも散々味わいましたので、またか、と言う感じです。
でも、全体の変化の方向は判って来ました。
まず、今迄の僕の装置の音。若干寒色系。其れが無く成ってナチュラルに成ったんですね。
で、一番の違いは木の音。楽器の共鳴板って殆どが木です。
この木の感触が出て来ました（太鼓の胴、バイオリンの胴）。
一番心配だったのは、情報の欠如。此れは感じません。
まあ、と言ってもあくまでも僕の所でのインプレッションです。
只、実験をしてみる価値は十分に感じました。
まだ落ち着いていません。
毎日、スピーカーユニットの音量調節の必要が有ります。
つまり、ドライバーとミッドハイユニットの音量調整です。
此れをしないとバランスが崩れるんですね。不思議と周波数特性を測っても差は出ません。有る意味当たり前ですが。
聴感上のバランスが崩れるのです。
この現象は、今迄のチューンの際にも散々味わいましたので、またか、と言う感じです。
でも、全体の変化の方向は判って来ました。
まず、今迄の僕の装置の音。若干寒色系。其れが無く成ってナチュラルに成ったんですね。
で、一番の違いは木の音。楽器の共鳴板って殆どが木です。
この木の感触が出て来ました（太鼓の胴、バイオリンの胴）。
一番心配だったのは、情報の欠如。此れは感じません。
まあ、と言ってもあくまでも僕の所でのインプレッションです。
只、実験をしてみる価値は十分に感じました。
[0回]

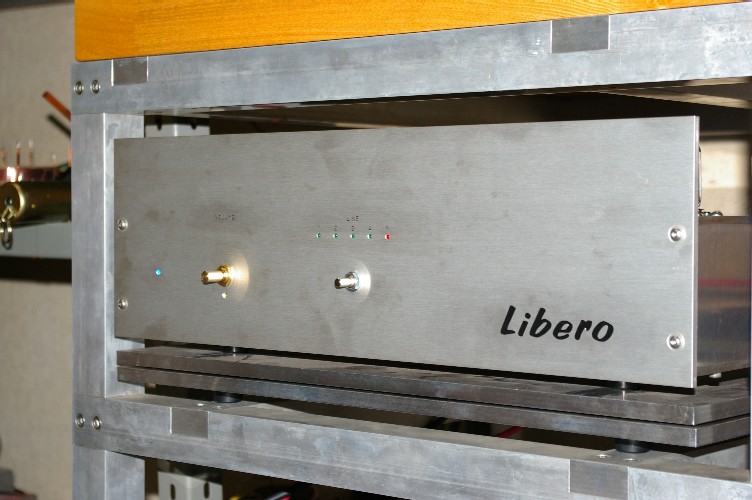

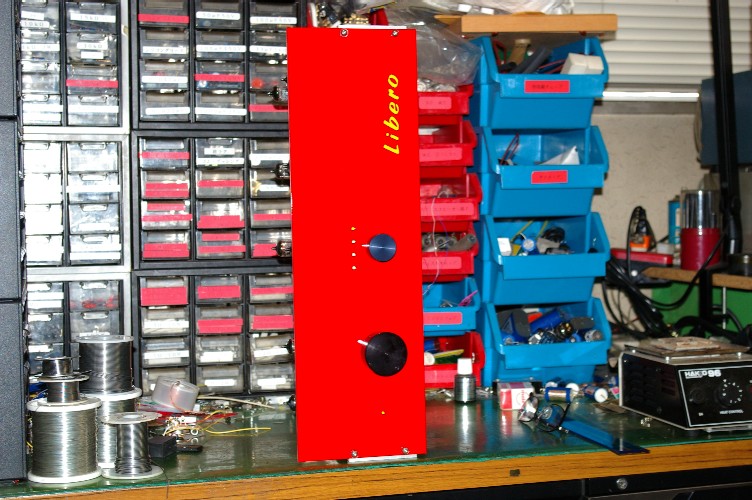

暫らく振りに作業机に乗った僕のプリアンプ。
最近プリを弄るのは本当に減りました。
同じ回路で第１号を作ったのは２７年前。
その後、基本回路は一切変えずに、こつこつと煮詰めたアンプです。
完成度の高さは、僕の作っている物の中で一番と自負しています。
まあ、僕の音の中心的存在のアンプなんですね。僕の所の音を決めているのがこのアンプなんです。
間違ってもオイロダインでは有りません。

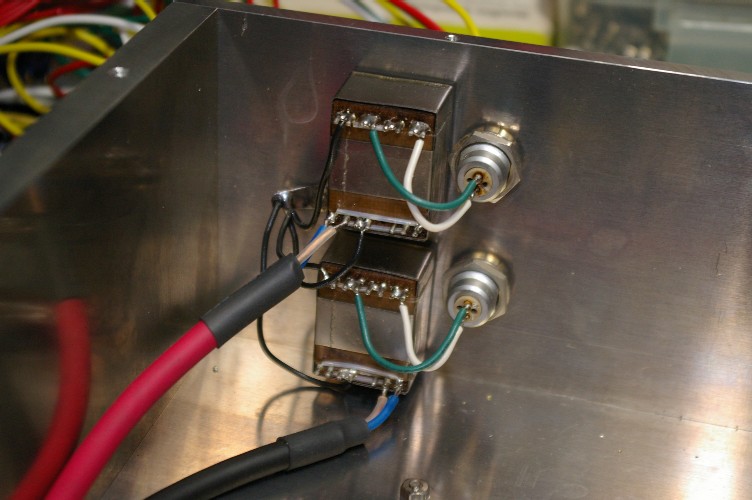

で、今回机に乗ったのは入力トランスの挿入。
ヘッドアンプでも実験して、トランスを入れるのは良い事と判ったんだけど、選んだトランスが・・・・・・（汗）。
で、次に頼んだヘッドアンプの入力トランスがまだ来ない。
プリ用は昨年の内にゲット。
本当なら今日は別な仕事の筈だったんだけど、僕がその仕事の材料を間違えて買ってしまい・・・・・・。
正しい材料の入手は明日の午後。
そんじゃ、始めるかと言うノリです。
結果は数日後のアップかなー。
[0回]
最近は残業が多いなー（ぼやき）。と言いつつも、何とか完成が見える状態まで出来上がり、ホッとしています。
今回の作業は・・・・・。

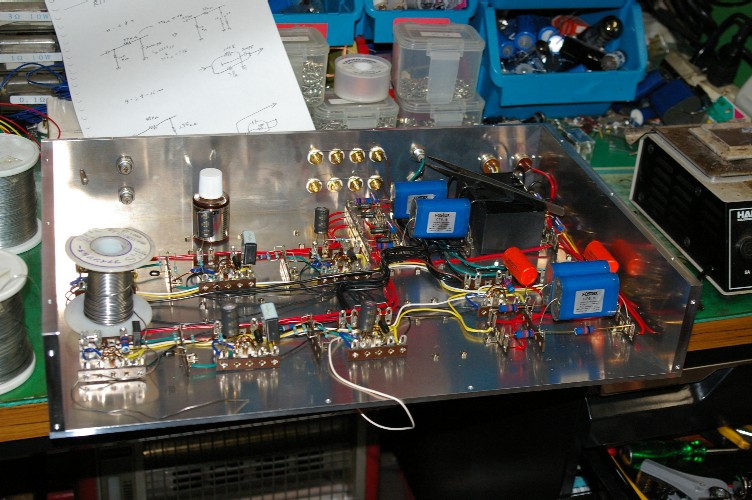

写真のプリアンプの段間トランスの交換。と言って故障では有りません。まず故障が無いのが自慢のアンプです。
今迄に使っていたトランスはマリック製。それなりに良質なトランスです。一般市販品よりは良いですね。
ところが僕が、１０年ほど前に更に良いトランスを見つけてしまい・・・・・。
交換と成ったのですが、手違いで違うタイプが入って来てしまい、作業は大幅に遅れて・・・・・（大汗）。
ヤット昨日入手。昨日からの突貫工事。
交換するトランスには、ケースが有りません。仕方が無いのでアルミでステーを作ります。
電圧の掛かる所は、むき出しは怖いので（高圧では無いのですが念の為）、端子を樹脂で絶縁。こうすればうっかり触っても安心。
交換の終わった外見。簡単な作業って思います？
トランスの下にも沢山のパーツが・・。
そのパーツを外さないと、トランスの配線は不可能です。
ゼロから組む時間の半分は掛かります。
で、交換が終わり、此れで完成？
そんなに世の中甘くない。
前のトランスと今回のトランス。一次のDCRは違いますし、適正直流電流も違うんですね。
つまり、今度のトランスに合った、動作点に真空管を調整しないといけないんです。
この辺が僕のノウハウ（笑）。
難しい事では無いんです。如何に沢山の動作点の実験をしたか。
此れだけなんですね。
今回の作業は・・・・・。
写真のプリアンプの段間トランスの交換。と言って故障では有りません。まず故障が無いのが自慢のアンプです。
今迄に使っていたトランスはマリック製。それなりに良質なトランスです。一般市販品よりは良いですね。
ところが僕が、１０年ほど前に更に良いトランスを見つけてしまい・・・・・。
交換と成ったのですが、手違いで違うタイプが入って来てしまい、作業は大幅に遅れて・・・・・（大汗）。
ヤット昨日入手。昨日からの突貫工事。
交換するトランスには、ケースが有りません。仕方が無いのでアルミでステーを作ります。
電圧の掛かる所は、むき出しは怖いので（高圧では無いのですが念の為）、端子を樹脂で絶縁。こうすればうっかり触っても安心。
交換の終わった外見。簡単な作業って思います？
トランスの下にも沢山のパーツが・・。
そのパーツを外さないと、トランスの配線は不可能です。
ゼロから組む時間の半分は掛かります。
で、交換が終わり、此れで完成？
そんなに世の中甘くない。
前のトランスと今回のトランス。一次のDCRは違いますし、適正直流電流も違うんですね。
つまり、今度のトランスに合った、動作点に真空管を調整しないといけないんです。
この辺が僕のノウハウ（笑）。
難しい事では無いんです。如何に沢山の動作点の実験をしたか。
此れだけなんですね。
[0回]
先程のオシロの波形。両ch共に同じ波形が出ています。
と言う事は、左右共通回路の動作不良を疑います。修理の鉄則、山勘修理はご法度です。
まあ、個人で楽しむのでしたら何でも有りですが、お金を取る商売です。
もっとも、山勘修理ですと、再修理に悩まされるのが極普通ですが（笑）。
ステレオアンプの信号回路は、基本的に左右独立。要は同じアンプが２台入っています。
この二つのアンプが、同じ故障を起こす確立は非常に低い（まず無い）。
更に今回の変な信号。VRの位置に関係有りません。
此処から判るのが、VR以降の回路が異常信号を出している。その原因は左右で共通の部分。
もう、疑う所は判りましたよね。
フラット段の電源回路。
しかも温まると出てくる。
此処迄考えればおのずと答えは・・・・。
ピッコーン。リップルフィルター（デ・カップリング）のケミコン。
で、ケミコン。Cテスターでは異常なしの判断をしてしまう場合が殆ど。
要は乾電池の電圧では、良い子ぶるんですね（笑）。
ケミコンの不良は、内部ショートか容量抜け。
内部ショートでしたらヒューズが飛びます。
今回は、全く平気。と言う事は容量抜け。
チェック方法は、片っ端からケミコンに、正常なケミコンをパラに繋ぎます。
ヤハリ、１個のケミコンに、新しいケミコンをパラいましたら、おかしな信号はどこかへ行ってしまい・・・・。
基盤に付いているケミコンですから、基盤の裏には付けられません。
表に写真の様に・・・。
で、大切な事。容量抜けをしたケミコンへの配線は忘れずにカット。下らない再修理を受けない為です。
この状態で数時間通電チェック。異常無しでしたら納品です。
と言う事は、左右共通回路の動作不良を疑います。修理の鉄則、山勘修理はご法度です。
まあ、個人で楽しむのでしたら何でも有りですが、お金を取る商売です。
もっとも、山勘修理ですと、再修理に悩まされるのが極普通ですが（笑）。
ステレオアンプの信号回路は、基本的に左右独立。要は同じアンプが２台入っています。
この二つのアンプが、同じ故障を起こす確立は非常に低い（まず無い）。
更に今回の変な信号。VRの位置に関係有りません。
此処から判るのが、VR以降の回路が異常信号を出している。その原因は左右で共通の部分。
もう、疑う所は判りましたよね。
フラット段の電源回路。
しかも温まると出てくる。
此処迄考えればおのずと答えは・・・・。
ピッコーン。リップルフィルター（デ・カップリング）のケミコン。
で、ケミコン。Cテスターでは異常なしの判断をしてしまう場合が殆ど。
要は乾電池の電圧では、良い子ぶるんですね（笑）。
ケミコンの不良は、内部ショートか容量抜け。
内部ショートでしたらヒューズが飛びます。
今回は、全く平気。と言う事は容量抜け。
チェック方法は、片っ端からケミコンに、正常なケミコンをパラに繋ぎます。
ヤハリ、１個のケミコンに、新しいケミコンをパラいましたら、おかしな信号はどこかへ行ってしまい・・・・。
基盤に付いているケミコンですから、基盤の裏には付けられません。
表に写真の様に・・・。
で、大切な事。容量抜けをしたケミコンへの配線は忘れずにカット。下らない再修理を受けない為です。
この状態で数時間通電チェック。異常無しでしたら納品です。
[0回]
今日は暫らく振りの修理仕事。と言っても僕の作った物ではない。
僕の作った物、故障の確立がもの凄く少ないんですね。
此処を見ている方ならご存知でしょうが（笑）。
修理に追われて次の仕事が出来ない、なんてのはイヤですので、必要以上に丈夫に作ってしまいます。
今日、まな板に乗ったのはコンラッドジョンソン。
実は、僕は他社製品の修理は基本的にやりません。治せますけどね。要は一生懸命に集めた大切なパーツ。もう手に入らない物も沢山有ります。特に真空管。
この財産は、僕の作ったアンプのアフターの為に用意して有るんですね。これを、他のアンプに使いたくないのです。
今回は拝み倒された感じで・・・。まあ、２０年以上前に一度修理したアンプという事も有りまして・・。
このアンプ、標準はかなり鋭く、VRにDCが流れていましたし、ピン端子はベタアース。
アースポイントもピン端子の外側がシャシに触れているだけ。きちっとしたアースを取っていません。
この様な作り方。アメリカのアンプに多いですね。
今回は盛大なノイズとの依頼です。
実は３ヶ月以上、預かった侭だったのです。
手が空いたらでいいですから。
僕の手が空く時って、体が不調で入院でもしないと無いのが現状。この侭では本当に何年も後に成ってしまう。
受注しているアンプの製作とプレーヤー製作。
どちらも掛かったら１～２ヶ月仕事。
先に仕上げるか、って始めたら、症状が出ない（汗）。
ってここまで書いてオシロを見たら・・・・。
出た！
[8回]
昨日でパワーアンプ迄の位相の狂いを目視しました。
目で見るのが一番判り易いですよね。
で、今日はプリアンプの測定。今回のアンプは全段CR接続ですので、位相の狂いは極少です。
まな板に乗ったプリアンプ。フォノイコライザーに信号を加え、フラット出力段で波形を見ます。
勿論、入力波形と出力波形を同時に・・。
昨日のパワーアンプと違い、信号ラインにトランスが入っていませんので、位相のずれは無い筈・・・。
と行かないのがフォノイコライザー段。
僕のイコライザーはCR型。かたくなにNF型は使いません。
イコライザーと言うのは周波数特性にカーブをつけます。
この様に周波数特性を弄りますと、位相は狂って当然です。
で、問題はどの程度狂っているのか？
さてさて・・・・・。
お約束の１kHz。山が左に有る波形が入力。右にずれているのが出力波形。
オイオイ、１kHzでこんなに狂っているのかよ・・。
で、今日の波形の写真は此れだけです。
ふざけんな。って怒られそうですね。
イヤ、実は・・・・・。
５０Hzから１５kHzまで測りました。
位相のズレは、どの周波数でも同じ。
つまり、１kHzの写真だけで事足りてしまったのですね。
と言う事は判りましたよね。
全ての周波数で同じだけずれている。
良い意味で予定外。各周波数での差が無いんですね。
結果、全くずれていないのと同じなんです。
僕はユニットの位置合わせは、ライン入力で測定します。
その位置合わせで、位相が狂っていると思えないんですね。
散々こんな仕事をしていますと、位相の狂ったシステムは聴けば判ります。
ライン入力であわせて、レコードを聴いても違和感が無いので、この測定をしなかったのですね。
勿論、今回はCR結合。トランス結合ですと若干ずれて来ると思います。
でも、昨日のパワーアンプの測定で２個のトランスを経由してあのズレ程度です。
フォノイコライザーは３段ですので、１個多いですが、使っているトランスが違います。巻き数比が１：１。
更にローインピーダンスで使っていますから、位相ズレの起き難い使い方なんですね。
１段多いですが、昨日のパワーアンプよりも少ないかと・・。
トランスやコンデンサーは位相ズレを起こします。でも略無視して良い程度、と言うのが今回の測定の結果のようです。
注）位相ズレはトランスによって結構違いますので、僕の使っているトランス以外の場合は当てはまりません。
目で見るのが一番判り易いですよね。
で、今日はプリアンプの測定。今回のアンプは全段CR接続ですので、位相の狂いは極少です。
まな板に乗ったプリアンプ。フォノイコライザーに信号を加え、フラット出力段で波形を見ます。
勿論、入力波形と出力波形を同時に・・。
昨日のパワーアンプと違い、信号ラインにトランスが入っていませんので、位相のずれは無い筈・・・。
と行かないのがフォノイコライザー段。
僕のイコライザーはCR型。かたくなにNF型は使いません。
イコライザーと言うのは周波数特性にカーブをつけます。
この様に周波数特性を弄りますと、位相は狂って当然です。
で、問題はどの程度狂っているのか？
さてさて・・・・・。
お約束の１kHz。山が左に有る波形が入力。右にずれているのが出力波形。
オイオイ、１kHzでこんなに狂っているのかよ・・。
で、今日の波形の写真は此れだけです。
ふざけんな。って怒られそうですね。
イヤ、実は・・・・・。
５０Hzから１５kHzまで測りました。
位相のズレは、どの周波数でも同じ。
つまり、１kHzの写真だけで事足りてしまったのですね。
と言う事は判りましたよね。
全ての周波数で同じだけずれている。
良い意味で予定外。各周波数での差が無いんですね。
結果、全くずれていないのと同じなんです。
僕はユニットの位置合わせは、ライン入力で測定します。
その位置合わせで、位相が狂っていると思えないんですね。
散々こんな仕事をしていますと、位相の狂ったシステムは聴けば判ります。
ライン入力であわせて、レコードを聴いても違和感が無いので、この測定をしなかったのですね。
勿論、今回はCR結合。トランス結合ですと若干ずれて来ると思います。
でも、昨日のパワーアンプの測定で２個のトランスを経由してあのズレ程度です。
フォノイコライザーは３段ですので、１個多いですが、使っているトランスが違います。巻き数比が１：１。
更にローインピーダンスで使っていますから、位相ズレの起き難い使い方なんですね。
１段多いですが、昨日のパワーアンプよりも少ないかと・・。
トランスやコンデンサーは位相ズレを起こします。でも略無視して良い程度、と言うのが今回の測定の結果のようです。
注）位相ズレはトランスによって結構違いますので、僕の使っているトランス以外の場合は当てはまりません。
[0回]
先週の月曜日から出かけていた、プリアンプが帰って来ました。
貸し出し中は、サブのプリアンプとMCトランスで音出しをするつもりだったのだけれど、秋田への納品やその他の仕事に追われ、遂に接続も出来ずに・・・・・。
昨日の閉店間近に帰って来たので、其の侭（店内の散らかり様が半端ではなく、接続不能、汗）で、帰宅。
今朝は銀行やら市役所やら税務署やら、病院へと走り回り、店に着いたのは１５：５０。
この時間から仕事を始めると、中途半端になるので、プリとヘッドアンプ、更に出来立てのギヤボックスのセッティングをする事に。
接続完了。電源SWオン。
VRを上げる。音が小さい。従来のVR位置で今迄の音量が稼げない。仕方ないか、オイロダインが臍を曲げた。
プリフラット段の左chからノイズ発生。
僕のアンプの場合、この様な症状の原因は９０％以上真空管不良。机の上に転がっている球へ差し替え。
右chとメーカーが違うけど気にしない。
第一僕のウーハー用のアンプだって、左右でメーカーの違うEL３４が挿さっているし・・。
丁度、馴染みのお客様が来店。ブログでのギヤボックスの新しいのが気に成ったみたい。
音出し最初から人がいるのは、結構緊張するんだけど、まあ馴染みの人（３０年以上のお付き合い）だからいいか。
音出し２０分位からドンドン調子が上がってくる。
馴染みの方も、新しいギヤボックスの音に気付いて・・・・。
エージングにチョット梃子摺った２号機。
要は、新しい材料に僕が慣れていない為。
２台作ったので、クリアランスの取り方も略判って来た。
以前の店のギヤボックスの改造。何時出来るかな？
[0回]
ギヤボックスの製作に四苦八苦していると、この様な時に不思議と仕事が来ます。
僕の作ったアンプですから、断れませんよね。
で・・・・・・・。
修理依頼はまったく音が出ない。まあこの様に単純な症状の方が梃子摺りません。
一番困るのが、時々なんです。この場合は症状が出るまで待つか（時間工賃が兎に角掛かります）此処じゃないかの見込み修理。見込みが外れると再入院（汗）。
意外と多いのが、僕の所へ来ると正常になってしまうやつ。僕が怖いんですかね（笑）。
今回のアンプ。僕が作りましたが例の所のKITアンプ。僕のプリは高い。其処まで手を出せないが、何か良いアンプを・・。
そんな場合は、市販のプリアンプKITを改造して出していました。
このアンプもそんな１台です。
此処のKITプリ。先代（写真のプリは二代目）のも合わせると３０台は作っていると思います。勿論手を掛けて。
よく、もうチョイ安いのを作れないか。って聞かれるのですが、製造に掛かる手間って、高級品でも普及品でも同じなんですね。
そうすると、価格差はパーツ代だけで何とかしないといけなくなってしまうのです。
そう成ると、価格差以上の品質差に成って・・・・・。
イエ、過去に何台かローコストアンプも作ったのですよ。で、結果は全然売れない。
僕の所のお客様。『安物買いの銭失い』が嫌いなんですね。僕も大嫌いです。
そんな経緯で、ローコスト商品はメーカーに任す事にしました。
基盤を見ると・・・・・。
ジャンパー線で繋がっていたり、穴にパーツが付いていなかったり・・・・。
はい、回路は弄っています。オリジナルよりも高音質と自負しています。
早い話が僕のプリのエッセンスを入れているんですね。この方が故障も少ないですし。
今回のアンプ。作ってから２０年近く経っている筈です。
修理は完了しましたが、また実測です。
経年変化を調べ、痛んでいる所は治します。
まだまだ使える様に。

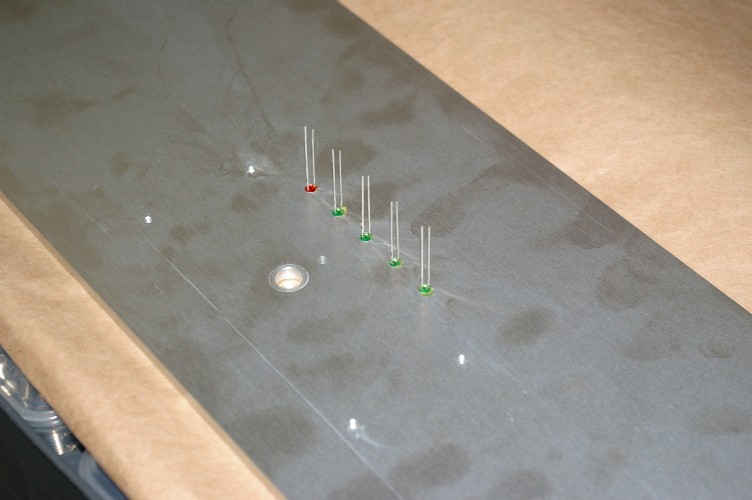

パネルをちらりと（笑）。
古いアンプですから、時効ですね。
僕の作ったアンプですから、断れませんよね。
で・・・・・・・。
修理依頼はまったく音が出ない。まあこの様に単純な症状の方が梃子摺りません。
一番困るのが、時々なんです。この場合は症状が出るまで待つか（時間工賃が兎に角掛かります）此処じゃないかの見込み修理。見込みが外れると再入院（汗）。
意外と多いのが、僕の所へ来ると正常になってしまうやつ。僕が怖いんですかね（笑）。
今回のアンプ。僕が作りましたが例の所のKITアンプ。僕のプリは高い。其処まで手を出せないが、何か良いアンプを・・。
そんな場合は、市販のプリアンプKITを改造して出していました。
このアンプもそんな１台です。
此処のKITプリ。先代（写真のプリは二代目）のも合わせると３０台は作っていると思います。勿論手を掛けて。
よく、もうチョイ安いのを作れないか。って聞かれるのですが、製造に掛かる手間って、高級品でも普及品でも同じなんですね。
そうすると、価格差はパーツ代だけで何とかしないといけなくなってしまうのです。
そう成ると、価格差以上の品質差に成って・・・・・。
イエ、過去に何台かローコストアンプも作ったのですよ。で、結果は全然売れない。
僕の所のお客様。『安物買いの銭失い』が嫌いなんですね。僕も大嫌いです。
そんな経緯で、ローコスト商品はメーカーに任す事にしました。
基盤を見ると・・・・・。
ジャンパー線で繋がっていたり、穴にパーツが付いていなかったり・・・・。
はい、回路は弄っています。オリジナルよりも高音質と自負しています。
早い話が僕のプリのエッセンスを入れているんですね。この方が故障も少ないですし。
今回のアンプ。作ってから２０年近く経っている筈です。
修理は完了しましたが、また実測です。
経年変化を調べ、痛んでいる所は治します。
まだまだ使える様に。
パネルをちらりと（笑）。
古いアンプですから、時効ですね。
