平成19年4月18日開店。店主の日々の日記です。
デジタルに対してはずぶの素人がCDプレーヤーを弄っています。

市販品に納得出来る(音質について)物が有ったら、買った方が絶対に安い。
試作に掛ける時間を、時間工賃で考えたら本当にバカらしい事なんです。

態々取り寄せる部品も有りますし、今回のバッファアンプの材料代と言ったら・・・・(大汗)。

でも、好きな音楽の入っているディスクが沢山有る。それを良い状態で楽しみたい。
そんな訳で・・・・・。

で、タイトルです(前振りが長い)。

今回のDAコンバーター。裏に書いて有る消費電力は12W。
アナログ回路が真空管ですから、此処の消費が殆ど。
其処を外しちゃったのですから、消費電力はガクンと落ちます。

悪戯で買った消費電力計。
早速使ってみました。

出た答えがタイトルです。
ハイ、たった2,4W。

このDAコンバーター。測定機能が豊富なので、其処の消費電力は半分以上有る筈。
確かにDACチップの大きさを見たら、こいつは電機を喰わないな。と言う大きさです。

今回の改造はいたって簡単。電源のケミコンを良質な物に交換しただけです(容量を少なくするのも同時に)。
あ、それと此れは要らないなと思ったパーツの取り外し。

音質は勿論良く成りましたし、ノイズの増加も有りません。

さあ、次はDACチップに流れている電流を測定して三端子レギュレーターの取り外しです。



消費電力が2,4Wではインバーターのファンは回らないと思います(インバーターの容量は250W、笑)。
此の侭で行けますね。

あ、新しいインバーター。無駄には成りません。
新しいプリとパワーが出来たら、此れでも足りないのですから。
本当に真剣にバッテリーの置く所を考える様です。

此処迄買いてからふと気が付いた。充電器の動作は・・?

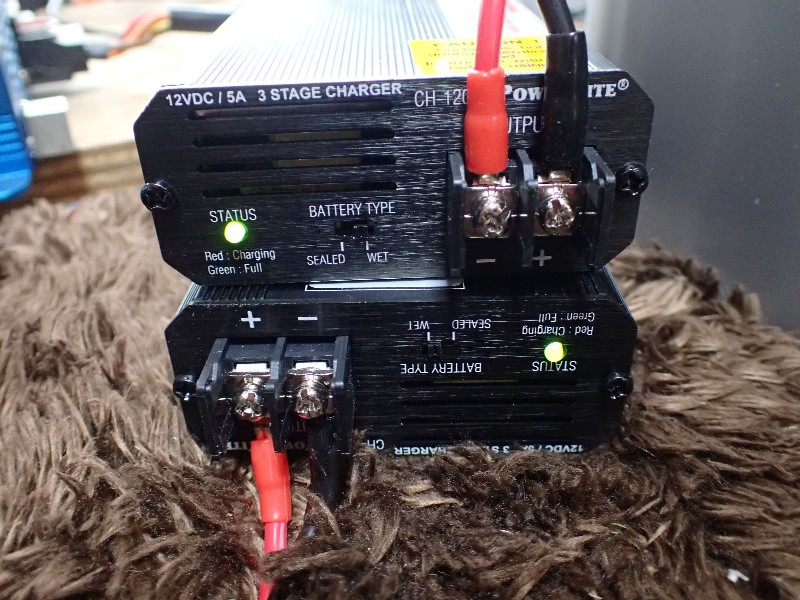

愛用の充電器。バッテリーがフル充電に成ると自動的にフロート充電(自己放電を補充する程度の微弱電流充電)に変わります。

その動作はLEDで表示され、赤なら通常充電、緑ならフロート充電です。

で、今見て来ました。



24V仕様ですから、充電器は2台使います。
1台の出力は60Wも有って・・・・・(大笑)。

拍手[2回]


エーーーーー(笑)。



またもや分解されたDAコンバーター。

音が出るのは確認したけど、もっと良く成る。

先の組み立ては、音が出るかの確認だったのです。

本当の調整はこれから。音が出てからどうツメルかが勝負なんです。

此の世界に足を踏み入れた中学時代。
音が出ただけで喜んでいました。

あの頃が懐かしい・・・・・・。


でも、ソフトンのDAコンバーター。良く出来ています。
コストパフォーマンスは最高じゃないかな。
だから弄りたくなるんですけど・・・。

基板を壊す恐れが大なので、もう一台買おうか悩んでいます(単に資金繰りの問題だけで・・汗)。

老婆心ながら・・。
このDACは両面基板を使っていますので、部品を外すのはかなりのスキルが無いと難しいです。
弄るのは自由ですが完全に自己責任で・・。

拍手[4回]


本日2度目のアップ。

エーーーー・・・。



ナントモの姿ですが、取りあえず音出し成功です。

音楽を初めて通すアンプですので、まだ音楽を理解していません。

でも、可能性はプンプン。

アンプ側は弄らないで良いな。

更にDACを詰めないと。

勿論電源を中心としたチューニングです。



拍手[4回]


昨夜は昼間の頑張りもあって、21:00にはバタンキュー。
人様の機械を弄るのは疲れるのです。

ところが・・・・・・・。
23:00に目が醒めた。その侭寝付かれない・・・・。
頭が冴え渡って来てムズムズムズ。

部屋の電気を点けて、半田槽と半田鏝の電源を入れる。
脳みそにはアルコールが残っているので、熱いコーヒーを落とす。
コーヒーをノンビリと飲むと、半田槽も良い温度に上がって・・・・・。

日付の変わる直前からDACの改造続きを始めた。
昼間は気付かなかった部品の配置(此れだから休息は大事)。

順調に作業は続き1時間少々で完成。



此処で作業は終了。ベットへ・・・・・。

さて、今日の午前中です。
バッファアンプの配線も完了している。

音出しかな?

で・・・・・・・・・。



シャシの側板2枚。彫刻が上がっていない・・・(涙)。


でもね、重量級のアンプなのにシャシ側板が2枚も無くても平気って・・・・(笑)。

拍手[6回]


昨日はDACの基板改造で時間切れ(要は脳が疲れた、無理してやるとミス連発)。

と言いながら、晩酌中も次の改造の手順を考えている(まあ、好きなんです。笑)。
出力端子を如何しよう?

バッファアンプの受けはレモ。
コイツの出力はピン。
アース端子を取り付けて別アース線を引けば、無理にレモにしなくても大丈夫。
で、ピン端子のストックを見ると・・・・(少ない)。
此の端子、付き合っている商社が扱いを止めたので、大事に使いたい(要は自分用には使いたくない)。

エーーイ、レモに改造じゃ。

で、ピン端子の穴径は9,5mm。
レモは12mm。

穴を広げなくちゃ・・・。

僕の作るシャシなら、必要な部分だけを外してフライス加工。
コイツはそうは行かない。油圧シャシパンチも考えたんだけど、鉄板だよねー。

そんな訳で・・・・・・・・。


ハイ、リーマ加工です。板金の手加工なんて何年ぶりだろう?
此の写真のリーマ。買ったのは高校生時代だったりして・・(大笑)。

本当に暫くぶりにリーマを取り出し(仕舞っていた場所をよくも忘れなかったかと・・)、手でグリグリ。
写真のリーマでは欲しい穴径が無理なので、続いて太いリーマでグリグリ。



元の穴径との違いです。



仮取りつけ。ウンこんなモノかな。

続いてもう一個の穴に掛かる。2個目は慣れて来たので早い。

リーマで開けただけの穴。


先にあけた穴との違い、判りますか?
穴の周りにバリがいっぱい。勿論裏側にも。

此のバリを取らないで部品をつけちゃうと、長い時間でバリがつぶれ、取り付けが緩みます。
鑢で丁寧に処理。肉眼よりも指先確認の方が確実。指に僅かでも引っ掛かりを感じたら再び鑢でゴリゴリ。
一切手に感じなくなったらレモの取り付けです。



上手くついたけどカメラがぶれているのは・・・・・・・・・。


でも、DACの改造。なめていました。
チョイチョイで終わるって・・・・・・。

自分の作った物なら直ぐに判りますけど、人様の作った物はジックリと考えないと、つまらない間違いを起こします。
焦らずジックリジックリ・・。

拍手[4回]


図面での考察を終えましたので、今日から実戦です。
愛用のDACを分解。

分解する時に、再組み立てで迷わない様にヤバイ点はデジカメに撮ります。
此れを忘れると・・・・・・・。

此の基板をジックリ見たのは初めてです。

回路図と基板をジックリと見比べます。此処で勘違いをするとオーマイゴット。
もう一台買う羽目に成ります。

デジタル部は一切手を加えません。
電源部は使わない部分をカット。電源トランスに余裕を持たせます。
今回のDAC。アナログ部が真空管ですので、ここが一番消費電力が大きい。
此れを止めればトランスの余裕は可也の物に成ります。

使わなくなった高圧巻き線。外した侭にはせずに、高抵抗で短絡。
1mA程度流す様にしました。

三端子レギュレーターを外すのはとりあえずやめました。
次回のチューンに廻します(デジタル部の消費電力が判らない。結果電圧調整の抵抗値も判らない。実験点を多くしちゃうと、トラブルが起きた時に頭がこんがらがります)。
とりあえず冒険は極力避けて、アナログ部だけの交換にしました。

音が無事に出た時点で次のチューンを考えます。

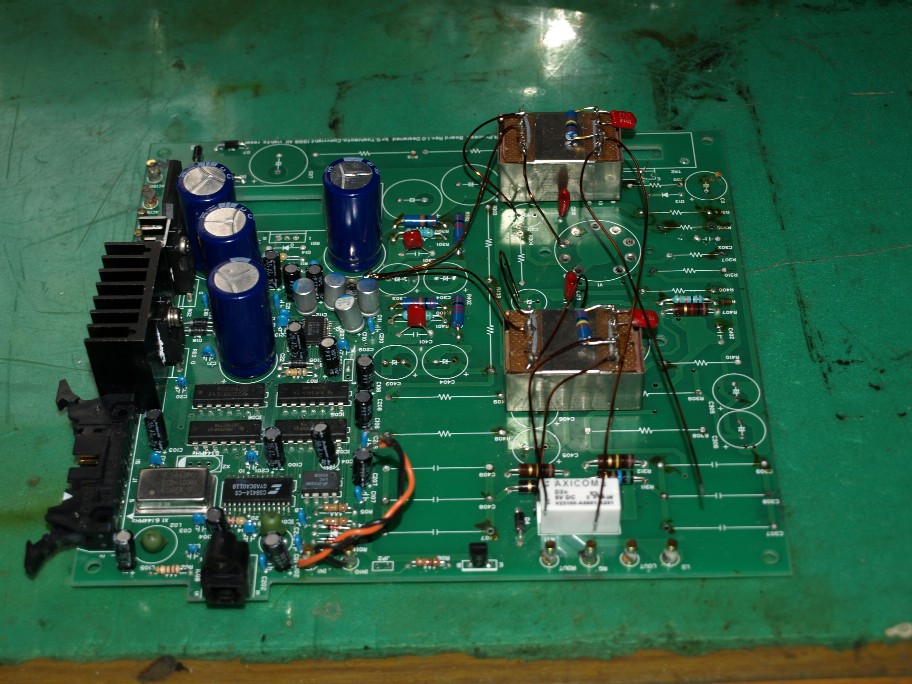

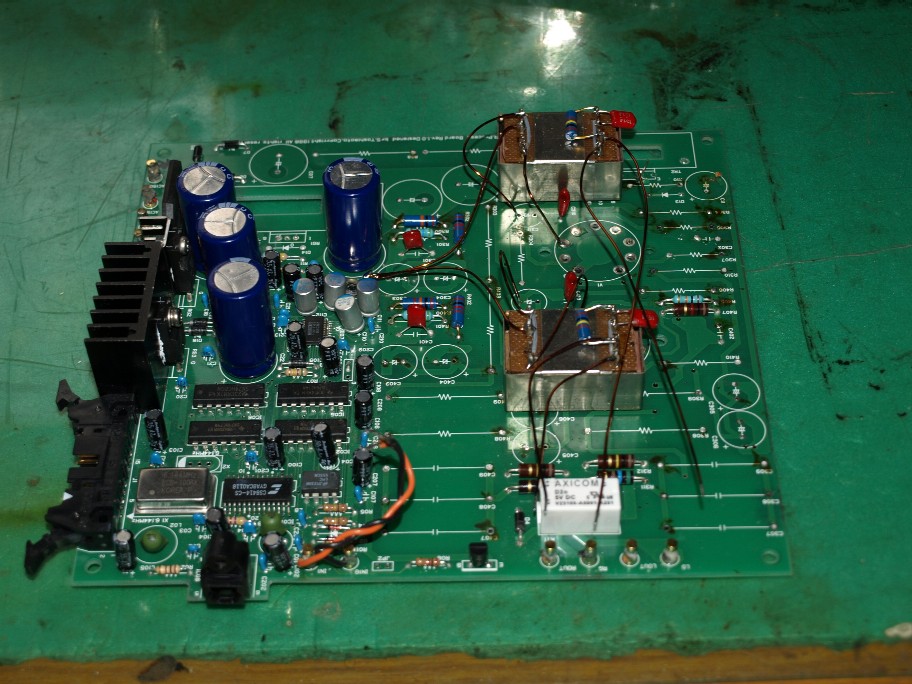

で、不要部品を外した基板。



DACの本体を探したらムチャ小さい。
此れでは消費電力も凄く少ないと思います。
此れへの電源の強化(良質化)が最後のチューンに成りそうです。


拍手[4回]


昨日、無事にバッファアンプと改造済みのCDプレーヤーを納品して来ました。
お客様にも喜んでもらえて一安心です。

で、安心してはいられない。DACの改造。
単にアナログ部だけを切り離し、出力させるだけならいたって簡単。
で、何時もの癖、どうせやるなら・・・・。

ソフトンのCDプレーヤーは、かなりの数を改造したので大体はつかめていると思います。
対してDAC。丸ッ切り弄くっていないんですね。まあアナログ部の電源だけは弄くりましたが、今回は其処を使わないので、完全ノーマルと同じです。

今日午前中は細かな雑用で過ごして、午後から回路図とにらめっこ。
なんせアナログ一筋で来ましたから、意味不明の部分多々(僕の勉強不足)。

?って思ったら、やって見るしか有りません。結果、壊しても自己責任。
もう一台買おうかな・・・・。




エーーー、未体験の実験って凄くハラハラしますし、面白い。
ネット検索では経験値は上がりません。怖い(壊すかなー・・)実験の繰り返しで初めて上がります。
要は授業料を惜しまない。って事ですかね(笑)。

拍手[4回]


バッファアンプも無事に完成して、明日はチョイ長距離納品です。

勿論ペアになるソフトンのCDプレーヤーも改造済み。

残念なのが僕のバッファアンプは・・・・・・(彫刻が出来上がっていないので・・涙)。

でもバッファアンプが出来たからと言って、すぐには使えない。
ソフトンのDACの改造。要はコンバーター直接の出力を出さないといけないんですね。
で、アナログ部の電源だけを弄ってあるDAC。
今回はアナログ部を独立させるので、もう関係有りません。

DACの電源って凄く大事なのです。DACに何の素子を使っています、ナンカよりも遥かに大事。
今回、電源トランスには余裕が出来ます(アナログ部の真空管を働かせ無くて良いので)。

そんな訳で、チョイ大改造をしようかなと・・・・。

最初は、三端子レギュレーターを外す事からですね。


実は最近大量に三端子レギュレーターを購入。
エーーーーーー?

ヘヘ、オーディオには使いません。Nゲージ用です(笑)。
