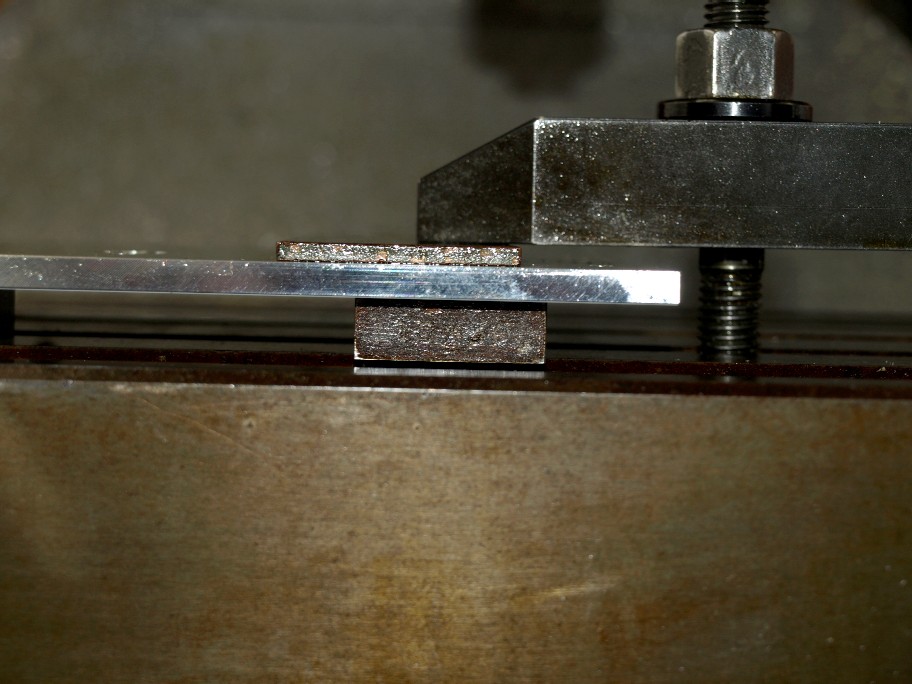

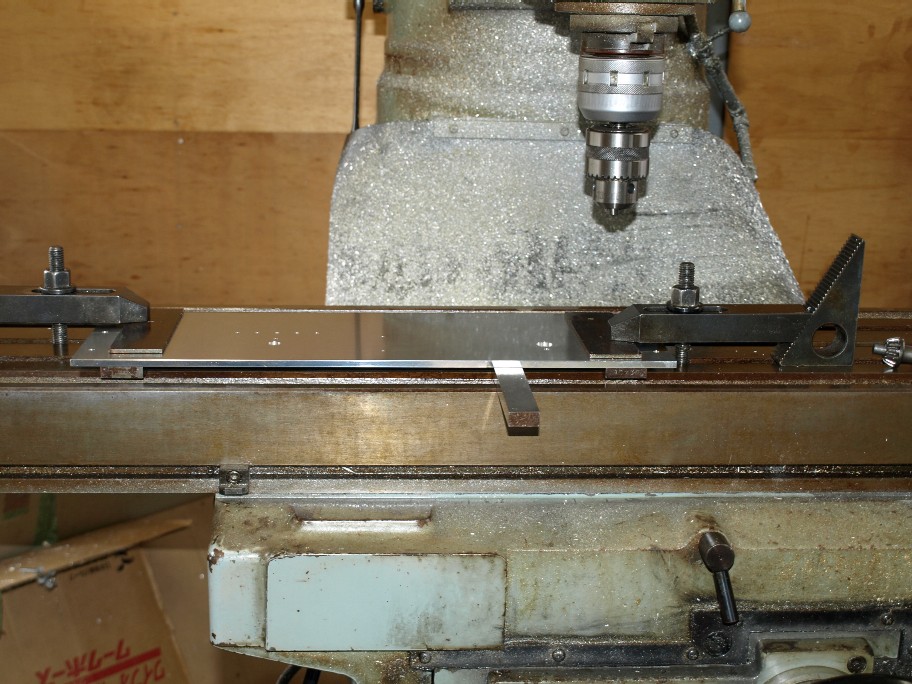

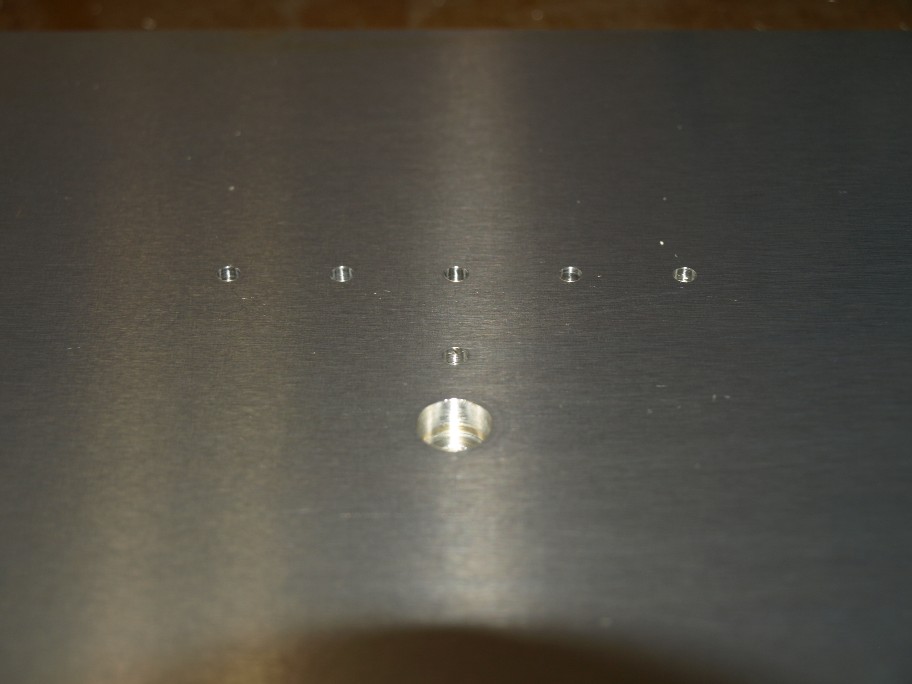

今日も早朝から旋盤です。本日作ったのはターンテーブルの軸受け。可也神経を使う作業です。
アルミ部の切削は終え、砲金のスリーブへ掛かろうとしたところで、腰がイテテ。
無理はやめます。

そんな訳で・・・・・・・・。


昨日入手した冷却ファンとACアダプター。真空管の直ぐ傍に設置しますのでACモーターは厳禁。
DCモーターでも作動電圧の低い物をチョイス。

DC５Vの物を見つけました。
勿論DC端子にはコンデンサーをぶら下げます

とりあえずテスト運転。
騒音のチェックですね。五月蝿いのは勘弁。
十分に合格点です。ファンに耳を近づければ聞こえる程度。
４cm角の小型ですので、トランスケースの内側に収まります。

ノイズの関係から、３段目の端（フロントパネル側）に取り付ける予定です。
送風量も大きく有りませんから、両面テープで貼るだけでOKですね。

右chと左chのシールドケースは形状を変えます。
勿論真空管の冷却の為です。

で、これから初段管のシールドケースを例の銅メッシュで作ります。
ニッケルフェルトとどちらが効果が有るかの実験です。

銅メッシュの方が放熱では有利と思うのですが・・・。


チョイスしたファンは国産の有名メーカーです。
でも来たのはメイドインベトナム（笑）。
DCモーターですが＋－を逆接続すると回りません。
回転系の保護の為にダイオードでも入っているんですかね？

後の問題は耐久力です。
出所の判らないローコスト品よりは信頼出来るとは思っているのですが・・。

[4回]

通電を開始してから４時間２０分。
１時間前から温度上昇はなくなりました。
要は温度的に飽和状態。
勿論温度は１００℃を切っていて、十分な安全範囲。

で、可也重要な問題点。
今回左右のchに電源を繋ぐ為にアンプの位置を変えました（接続ケーブルの長さの関係）。
微妙なんですけど、今度の位置の方がエアコンの風を・・・・・・・・。

要は本当に微妙な風でも温度は下がる（エアコン直接の風は当っていません）。

つまり、今回のトラブル。ラックに納めた時に上部の隙間が少なかった。
後は開いているから大丈夫だろう、って甘かったみたいです。
考えれば判るんですが、後ろだけが開いている。つまり空気の流れが出来ない（入り口だけで出口が無い）。

今回、下に敷く板を発注。上部に２cmの隙間が出来ます。これで出口もOK。

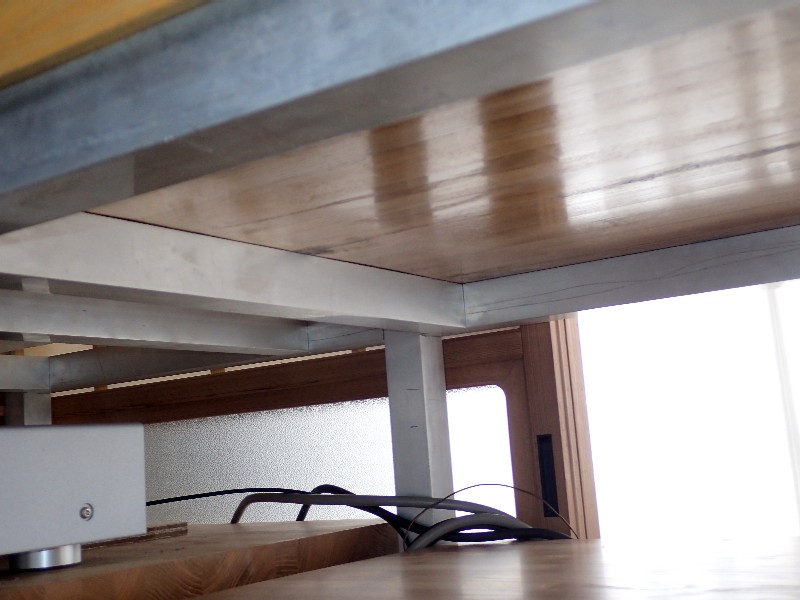

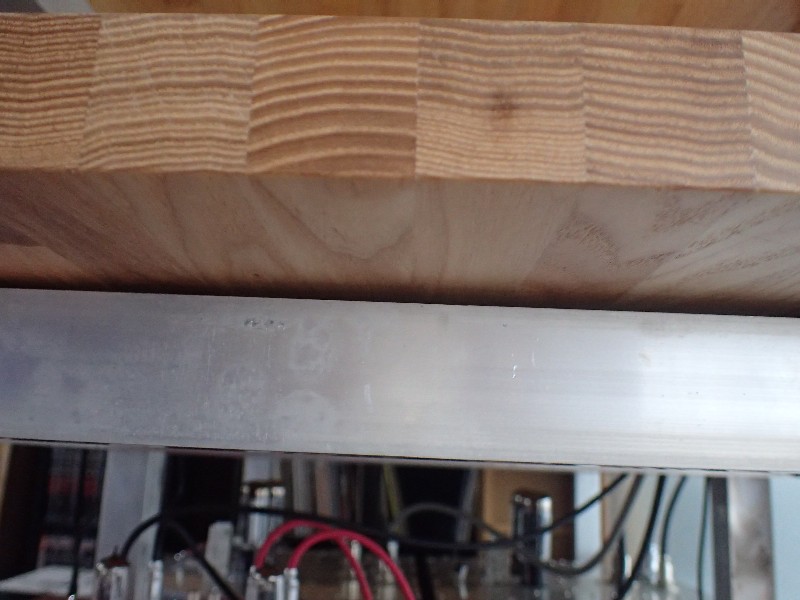

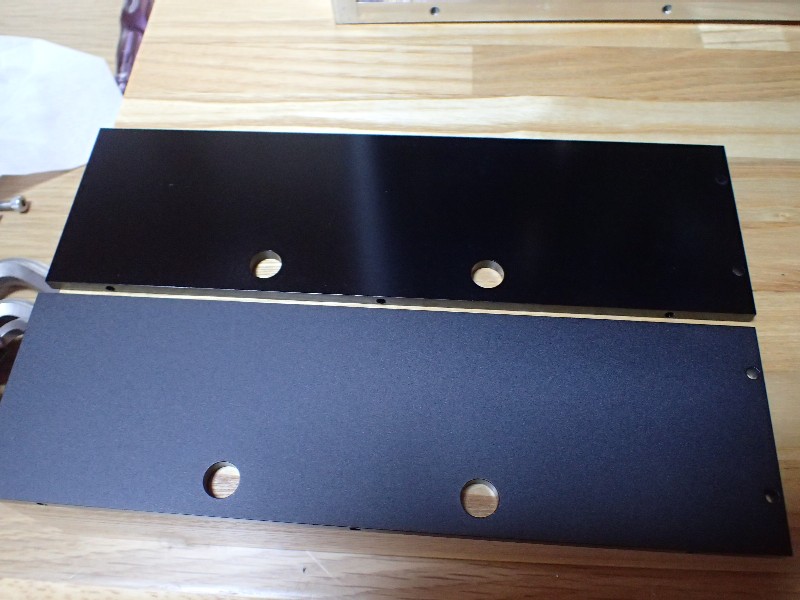

現在のフロントパネル上側とラックの隙間。ほんの数ミリ（２～３mm）。
此れでは熱気が抜けませんよね。
勿論、強制空冷（ファンとかを使う）なら十分な隙間ですが、自然循環には足りなかった様です。

構造上、右chと左chの温度差は平均値で１０℃。ヤハリ両側を塞がれているのは効いています。

今回の測定結果で、下に敷く板の厚み減で十分対処出来そうですが、冷却ファンを買ってしまった。無駄にはしたくない。
と言うけちけち根性で、右chだけにファンを設置します。

きっと、右側の温度の方が低く成るんだろうなー・・・・。



あ、密閉してあるシャシ温度も測りました。条件に関係なく３０℃が目一杯。アルミシャシですので、内部温度も３０℃＋程度と・・・・。
ステンシャシの場合はご用心（ステンよりは良いけど鉄板もご用心）。

[3回]

放熱対策中のプリアンプ。

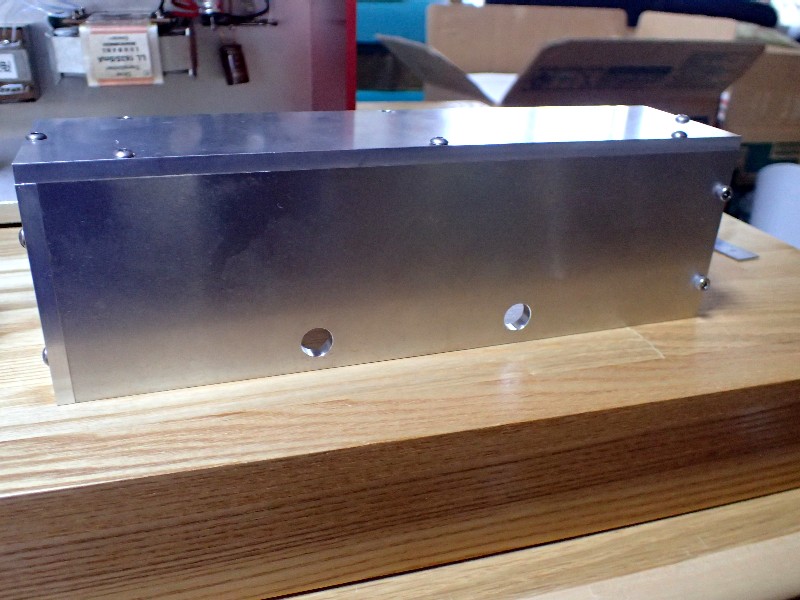

今考えている真空管のシールドケース。

チョイ背が高い。
ラック上部との隙間は数ミリ。

入れてしまえば、上部には４０mmの空間が有るけど、入られない・・・（汗）。
アンプをラックにセットしてから、シールドケースを被せるのも不可能。

ウーーーーーーーーン・・・・。

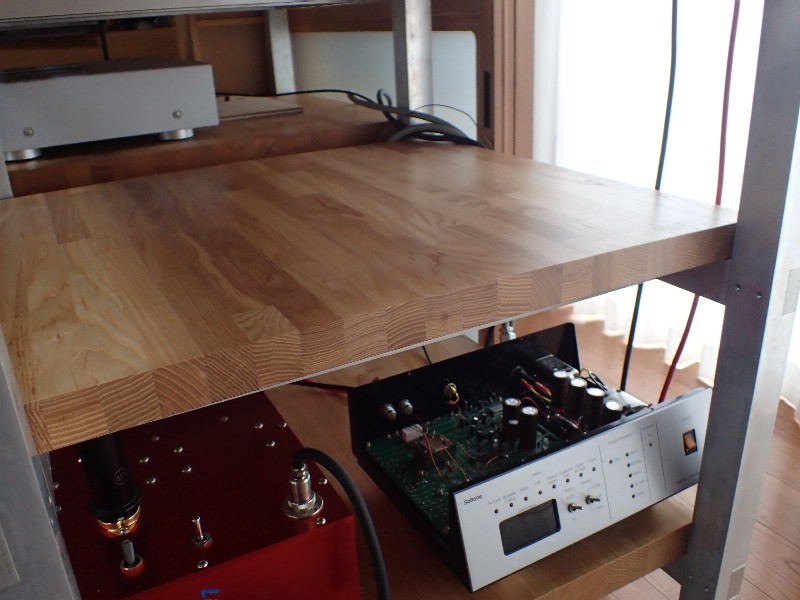

仕方ないか。アンプの下に敷いてあるタモの集成材。
現在は５０mm厚。

此れを３０mm厚に減らせば楽勝。
じゃあ削って・・・・・（冗談です）。
電気鉋は持っていますけど、５０mmを３０mmに削るなんて・・・。

と言う訳で、普段からお世話に成っている木工屋さんへ注文です。

単純な１枚板ですけど、塗装もお願いするので１週間以上掛かると思います。
その間にシールドケースを作りますか・・。




オット、勿論プレーヤー加工の合間にですよ。

[1回]

電源を入れっぱなしで動作中のプリアンプ。
時間を置いて測定する度に真空管の温度は上昇。
遂に２段目が３段目に追い付きました。

構造から２段目は１段目と３段目に挟まれていますから熱的には苦しい。
で、覚えていますかね？

ラックへ入れた状態。上側にスペースが無い。と言うかもっと拙い。

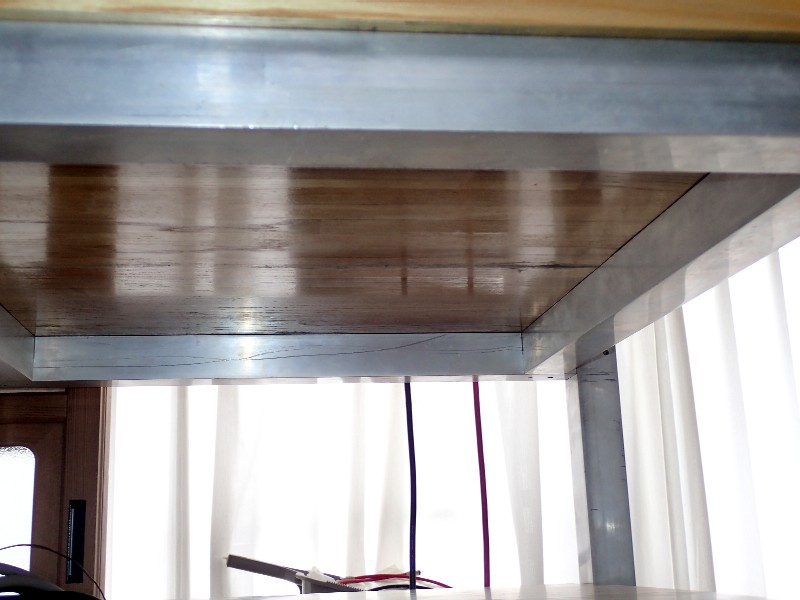

４０角のアルミで組んだラック。アンプの周りをシッカリと囲んでいます。
拙い事に真上には４０mmの空間が有るけど、その前後左右はアルミ角材で塞がれている。

つまり暖まった空気が上部に溜まり易い（と言うか溜まる）。

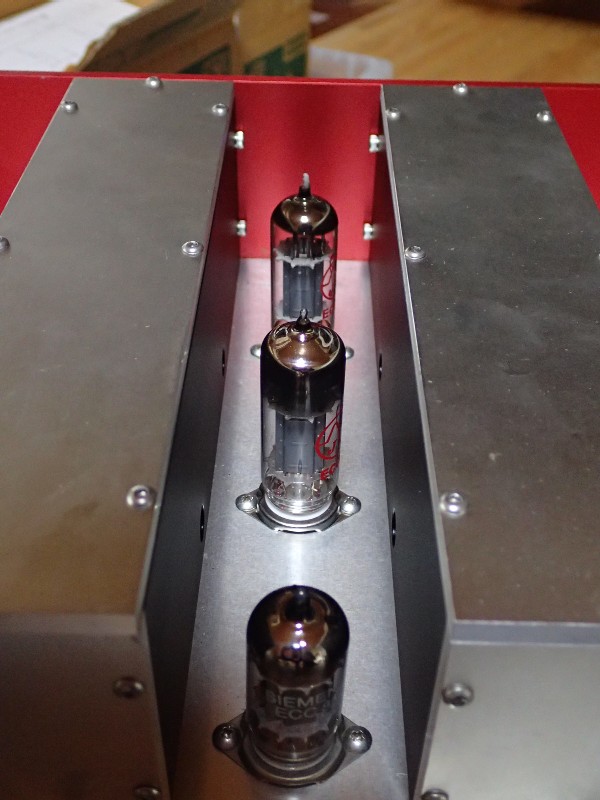

左chは片側が空いていますが、右chは両側をトランスケースに挟まれている。
両側をふさがれ、更に前後の真空管に温められて・・・・。

上に逃げる高温の空気もシッカリとガードされている。

完全に設計不良です。放熱を考えていなかった（８２よりも２倍以上の発熱だもんね）。
まあ原因が判りました。通しで１～２時間の使用なら問題は出なかったと思います。
僕の場合、乗っちゃうと・・・・・。

でも言い訳ですよね。考えが浅かった。
さてどうしよう？

空気の流れを作れば解消です。

バイク弄りの経験が役に立つかな？



チョイのアイディア。
暖まった空気が上に溜まるんだから、その部分の角材に空気穴を開ける。
バッチリですよ。でもね、その角材を外すには上に乗っているプレーヤーを退かさないと無理。
で、プレーヤーの重量・・・・・（涙）。

いっそシロッコファンでも付けちゃおうかなー・・・・。

昔々、高熱を発するアンプには冷却ファンが付いていました。
でもそれは全てパワーアンプで・・・・・・・・。
世界初のプリアンプへ冷却ファン・・（ギネスに載るかなー・・）。


で、一番簡単な解決方法。

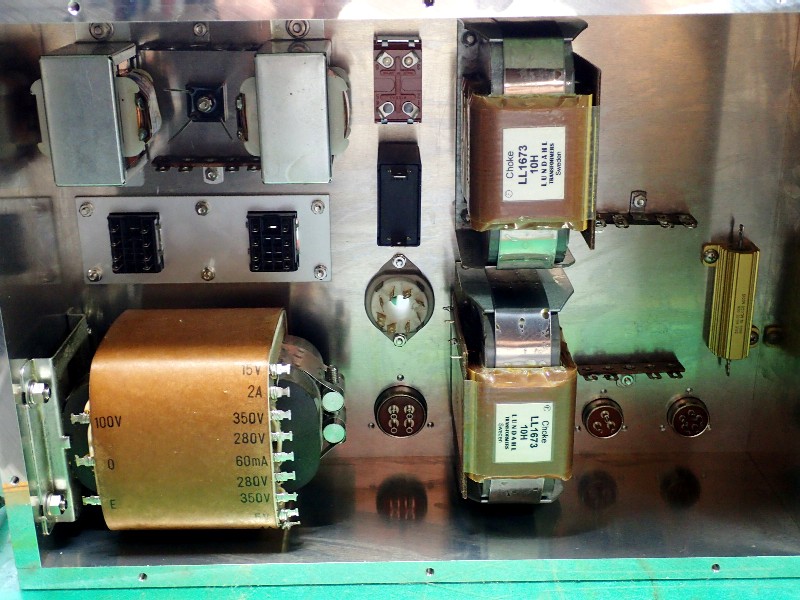

トランスケースを取っちゃう（こうすれば空気の流れは自由に）。

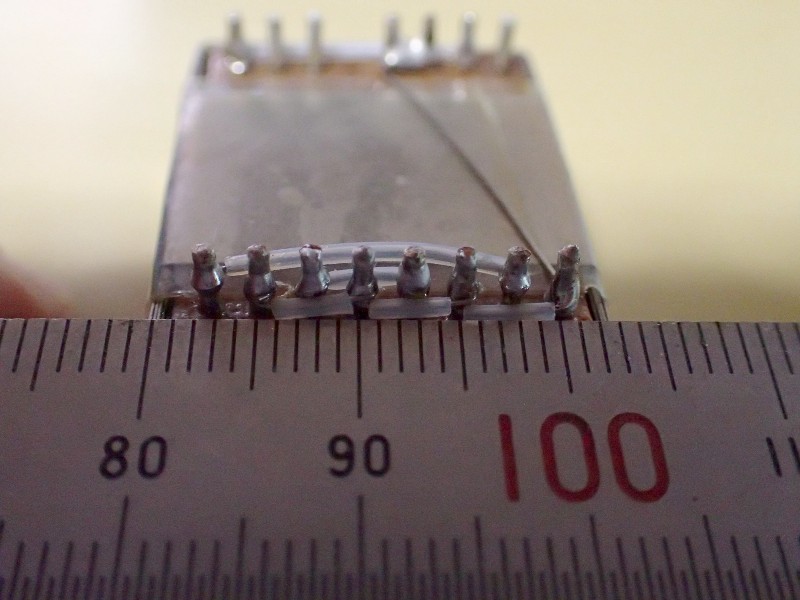

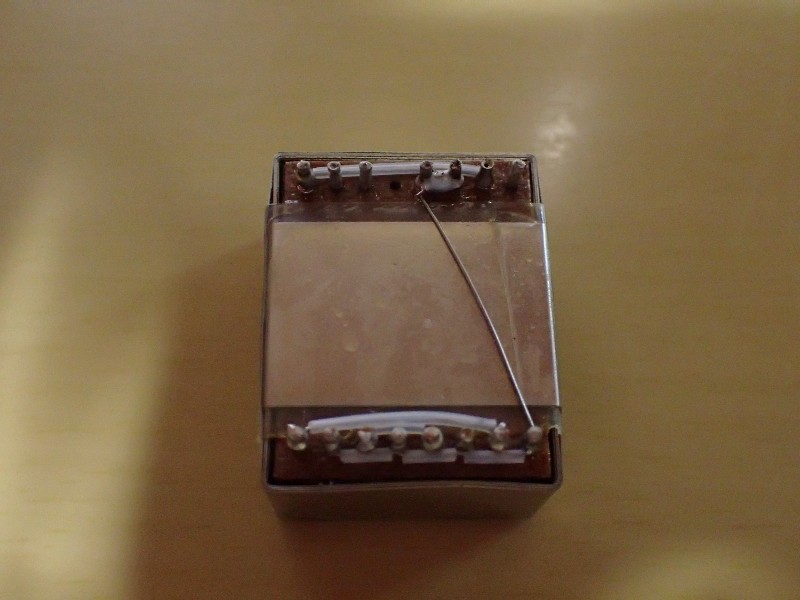

でも、むき出しのルンダール、かっこ悪いんですよね。
ジックリと考えます。かっこ良くてバッチリな方法。

[3回]

先程真空管を交換して、無事に治っただろうアンプ（笑）。

で、此処でご忠告。
僕の目から見たら、皆さん簡単に真空管を交換し過ぎです。
真空管がおかしくなった。交換したら治った。真空管の所為だよね。

此の判断、完全にブッブー（ハイNGです）。
真空管は電球じゃ有りません。簡単に交換しないで下さい。

問題はなぜ真空管が逝ったのか？
真空管其の物が不良だった。この場合はOK。
問題は、真空管を逝かせた原因がアンプ側にある。

コレの判断の出来ない人は、絶対に真空管交換をしない事。
その辺の判断の出来るプロに任せるべきです。

で、話を戻します。
真空管を交換したプリアンプ。
あれから電源を入れた侭。

で、僕がしたチェック。


判りますよね。非接触温度計（教えてくれたN様、感謝です）。
コレで真空管の温度を測るのです。
異常電流が流れれば、必ず高温に・・。

僕のアンプの場合、２段目と３段目の真空管（ECC９９）。全く同じ動作点。
つまり発熱量が同じ。

早速測定。
笑っちゃいますが３段目が７５℃。２段目は６８℃。
今の所異常なし。

今夜中働かせますか。


で、真空管の動作点に煩い僕が、２段目と３段目を同じ動作点？
理由は考えて見て下さい。
イコライザーの働きを考えれば納得出来る筈です。

で、更に１時間後の温度。
２段目３段目共に上がっていました。
どちらも１０℃弱。
只２段目の急上昇は有りません。
念の為にパワーアンプの電源ON。
ノイズ量は増えていませんね。
ヤハリ２段目は呪われていたのでしょうか？
