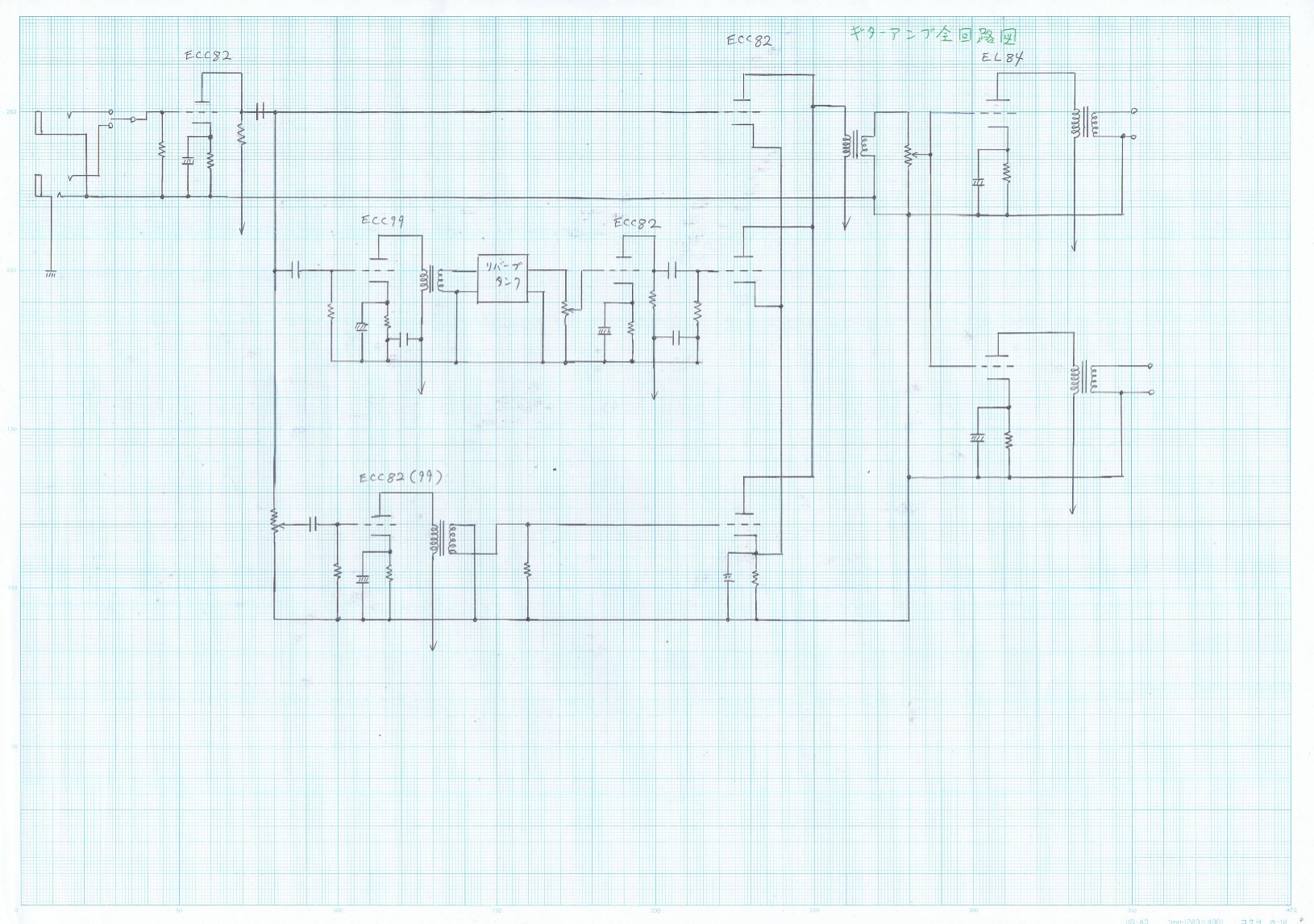

ヤット、ギターアンプの全体像が見えて来ました。
信号レベルと位相には気遣いました。



上がストレートの信号ライン。
真ん中がリバーブ回路。
下がオーバードライブです。

オーバードライブは、経験がないので真空管も決まっていません。

部品が全て乗る様にシャシを作り、とりあえずはストレート回路だけで働かせます。
あ、パワー段が２個有るのはバイアンプ駆動の為。
こうしておけば、ドライバーとウーハーのインピーダンスの違いも平気です。

ネットワークにアッテネーターは使いたくないので、何処にVRを入れるか検討中。
インピーダンスの受け渡しをキッチリしたいですからね。


エーーー（笑）。
オーバードライブのOPT。二次側が逆相接続に成っています。
理由が判ったら流石です。

更に、立ち上がりを良くしたいので、ウーハーにはネットワークを使わない予定（オーディオではNGなんですけどね）。

大事な追記。オーバードライブアンプのOPT、逆相接続の出来るトランスは本当に少ないです。逆相にすると周波数特性が滅茶苦茶に成るのが普通です。ジックリと選んで下さい。ホント、この辺で散々授業料を払いました。

[4回]

考えて見ると、エレキギターの出力はMMカートリッジと略同じ。
其処で悩んだ。ヒーター点火を交流の侭で行けるんだろうか？

昔、NF型イコライザーの真空管（ECC８３、二段）を交流点火で作りました。
ハム音はゼロ（笑）。NFってこんな時に強いんですよね。

で、今回はノンNF（そう言えば、ギターアンプにNFが掛かっている回路を見た事がない）。
チョイ心配（ノイズは極力減らしたい）。

仕方ないか。初段だけDC点火に設計変更。まあDCが出来るとLEDも使えるし。

そんな訳で０,５A出力の小型トランスを発注（８２の１本なので此れで十分）。

段々と、大掛かりに成って来ています。



昔、MMカートリッジを指定され、アームの出力ケーブルを２mって言われて・・・・。
断っちゃいました。偉そうに色々と言っていましたけど、ハイインピーダンスに長いシールドはご法度（正しく言うと、ハイインピーダンスにシールド線を使っちゃダメ）。
アンプ内部、VRの出力側にシールド線もご法度です。
と言うか、シールド線はアンプ内はゼロにしなくちゃ（僕のアンプ、ヘッドアンプも含めてシールド線は一切使っていません）。

ギターの出力、シールド線を如何になくすか。って今一番の課題です。

あ、序でに・・。
アームの出力ケーブル、僕も仕方なしにシールド線を使っていますが、数センチでも短くする努力をしない方には、オーディオを語ってもらいたくないですね。

更に・・・。
ギター関係の方、磁気シールドと静電シールドの違いを理解していない様ですので・・・・。

此処迄読んで気付きました・・・？
MCトランスの二次側もハイインピーダンス。
MCトランスはアンプに内蔵、出力にシールド線を使わないのが決め手です。

[3回]

リバーブアンプにも、お得意のOPTを使おうとしたのですが・・・・。

実は先にアップしたネタですが、スピーカーを２ウェイにしたい。
僕の感覚ではスピーカー１本にアンプ１台（汗）。

つまりバイアンプで駆動したいんです。
そう成るとOPTが２個必要に成る。リバーブアンプにまで同じトランスを使ったら・・・・（目茶重くなる、大汗）。

部品取りに使う予定の４chアンプ。僕の作ったアンプで一番重いのです。
今回、ラインにもトランスを入れる予定ですので、OPTを３個入れると同じ重量に成ってしまう。

今の足では・・・・・・・。

そんな訳で、リバーブタンクへ入れるOPTは、思い切って小型化を計る事にしました。

http://www.e-kasuga.net/goods.asp?id=35

正直、リバーブタンクを通したらOPTの違いは出ないと思いますので・・。



また、お金が掛かる。足さえシッカリしていれば・・・（涙）。

[3回]

乗っちゃいました。

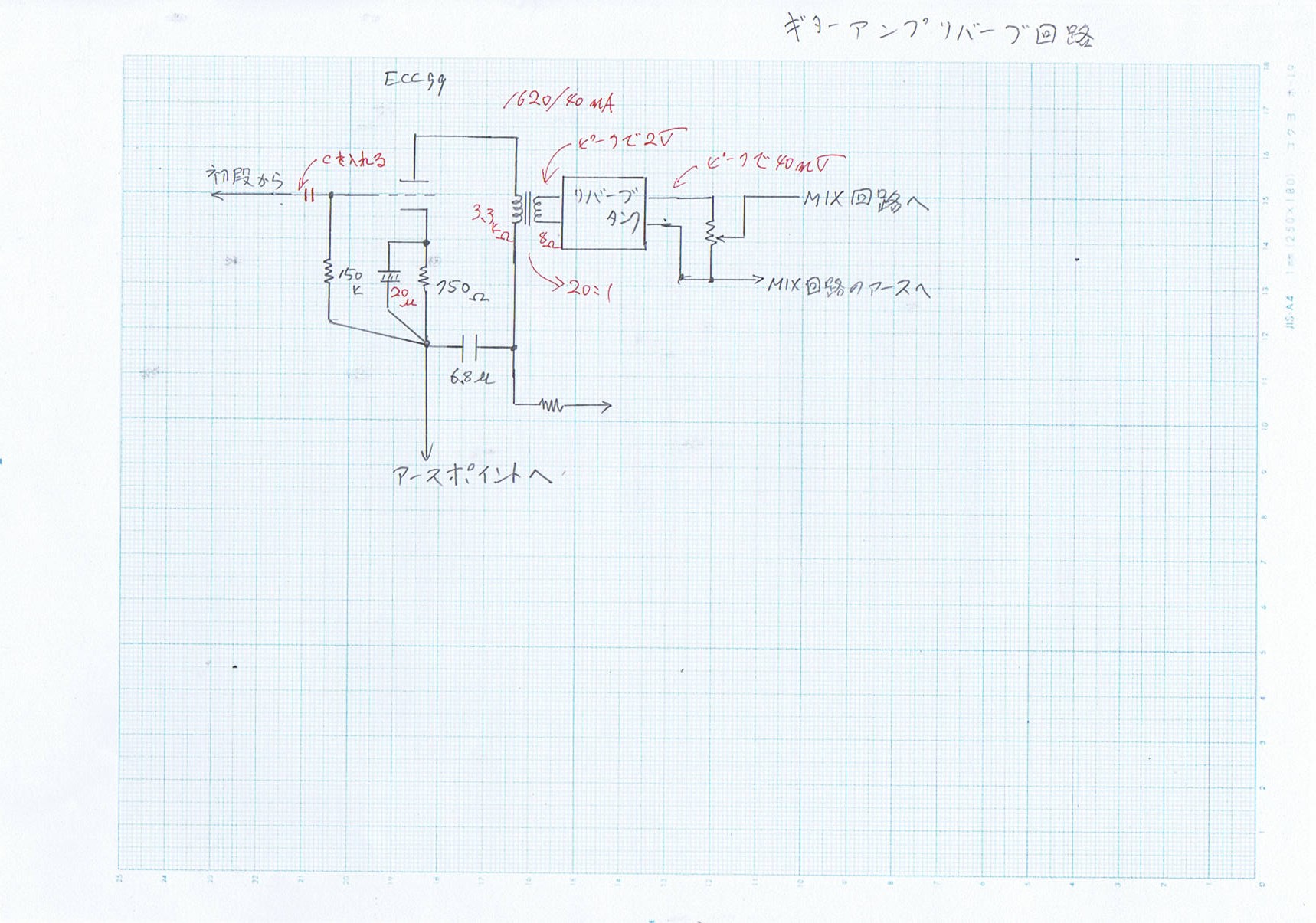

勢いに乗ってリバーブ回路。

此の回路を書けたのも、リバーブタンクを測定したから。
過去の回路のコピーではダメです。その時代の性能で良ければコピーでもOKですけど、作る意味がない。作るんなら過去の作品を凌ぐ物を・・・。



スキャナーに入れた図面、酔っていたので曲がっている（汗）。
つまり此の回路も酔った勢いですので・・（笑）。

イヤ、最近回路設計をトンとやっていません。オーディオ用は出尽くした感じで・・・。
そんな訳で新鮮な回路設計ってワクワクするんですね。

従来なら絶対にアップしなかった数値も書いて有ります。
ご利用はご自由に・・。


次はオーバードライブ。これは未経験（オット、リバーブも初めて）。
どの程度のオーバードライブが、聴感上心地良いのかが全然判りません。
実戦あるのみ。

[4回]

只今の仕事、かなり以前に作ったアンプの修理。

コイツがいやな症状で、何故かパワー管の寿命が短い（と言っても２年位は持つ）。
要は、何かの瞬間に異常電流を流す。

完全に見込み修理です。こんな時も単純な回路なので見込みもし易いのです。
こんな場合、長時間の動作テスト。

テスト中は退屈（笑）、と言う事で・・・・・・・・。

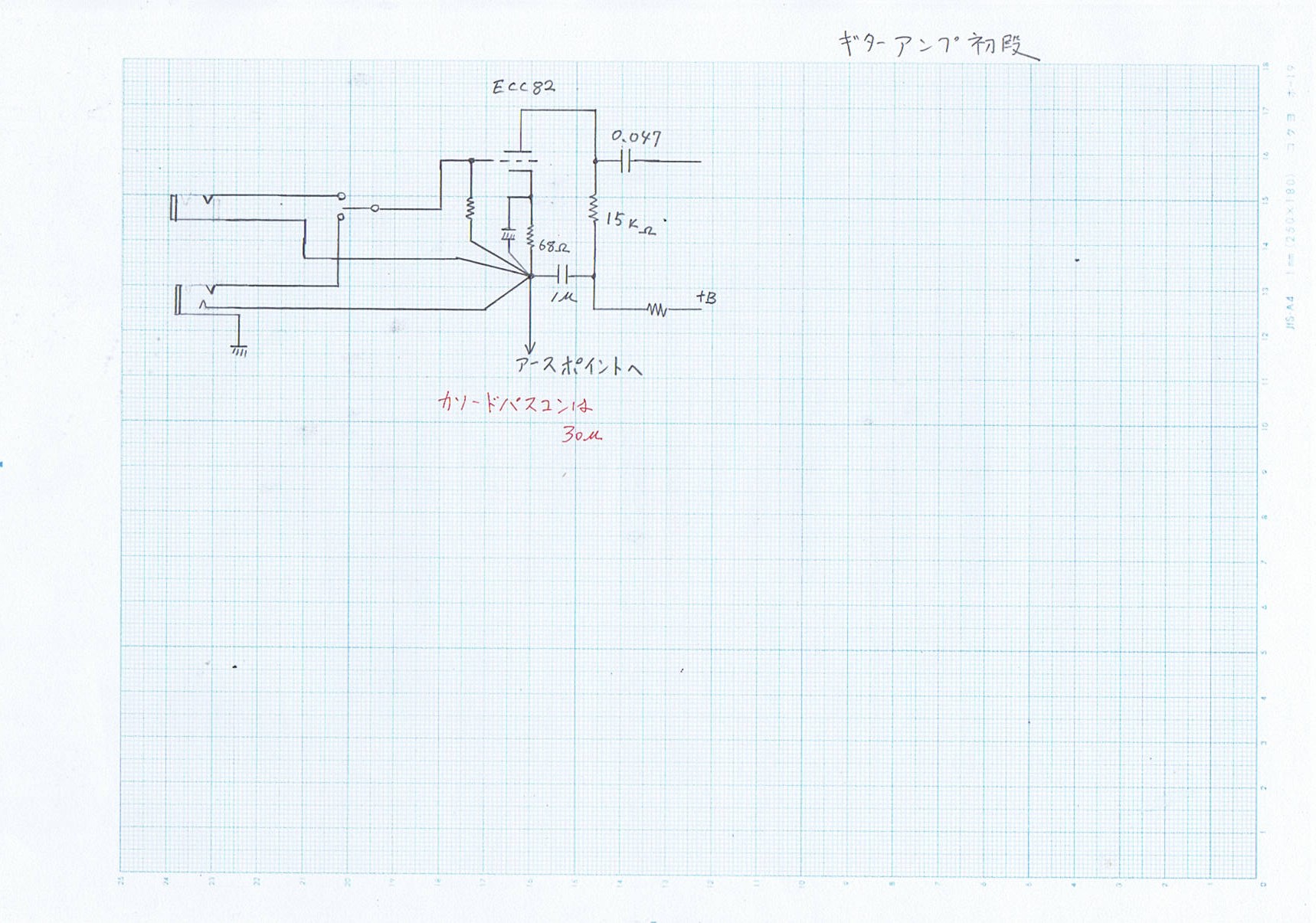

チョイ、ヤバイ回路図。殆ど実体図（汗）。
判る人には判りますよね。

で、一番注目してほしいのが、入力のフォーンジャック。
モノラル用とステレオ用ではアースの取り方が全然違います。
要は、信号ラインとシールドを完全に独立するには、ステレオフォーン（レモも）じゃないと無理なんですね。
RCAのピンが如何に拙いかを実感する筈です。

悪貨、良貨を駆逐す。と言うのはこの様な場合ですね。




グリッドリーク抵抗は、ギター出力インピーダンスで変わりますので、まだ決まりません。
でもピックアップのデーターを見ると、DCRで表示して有るのには目が点。

１００Hz以下はダラ下がりに成る様に定数を決めています。

チョイト、オーディオアンプを見たら・・・。
マッキン、マランツの有名な管球アンプ。ピン端子のアース側、直接シャシに繋がっています。あまりにもアースを無視した設計かと・・・。

[4回]

飽きずに毎日練習しています。

で、そろそろ電気増幅しないとこの先は無いよね。
そんな訳で晩酌後にアンプの設計。

初めてのアンプです。補助回路も色々と有るので、最初から回路図と言う訳には行きません。

アンプ設計の第一歩。ブロックダイアグラム。



基本的にメイン回路には何も入れません（ゲインを下げる高抵抗とか）。

此処で基本の音質が決まりますので・・。

サブ回路は２系統。
リバーブとオーバードライブです。
これ以上のエフェクターは使わないかと・・・。

いたってシンプルなアンプに成ると思います。
最大出力は１,５W。
スピーカーが高能率ですので此れで十分です。

何かで大音量が必要に成っても、パワー段の変更だけで済みます。

各所にトランスが入りますが、ゲイン（インピーダンス）との兼ね合いで色々と決めないといけません。

次はリバーブ回路の設計です（具体的な回路を作ります）。


追記です。
入力が２系統なのは、２本のギターを使う為では有りません。
普通の入力ジャックとステレオ入力ジャックの切り替え用です。

最初から弄っちゃいますと、僕の設計の効果を確認出来ません。
まず、オリジナルの侭のギターで音質（ノイズ）チェック。
その後改造（勿論一箇所ずつ確認）。

そうなんですよ、一箇所ずつの確認が、急がば回れなんです。
２箇所同時の改造は絶対にNGです。

[3回]

暫くぶりに引っ張り出しました。



僕のアンプに、御希望で入れているリベロの文字。
この本から選んだ字体なんですね。

苦労して字体からスペルを作り、其れを彫刻屋さんへ持って行って、アクリル板で型を作りました。

その型が有るから、同じ字体で彫刻が出来るのです。

で、今回作ろうとしているギターアンプ。
リベロは使いたくない。

逆を言うと、もっと遊んだ文字にしたい（まあ、本心では決まっているんですけどね）。

今夜、頑張ろうかな。
字体もギターアンプらしくしたいし・・・・・。

ハッキリ言って遊びです。でも遊び心の無い状態で良い機械は作れません。
楽しんで作る。良い機械を作れる条件って思っています。



要は、たった一台のアンプの為に型を作ろうかなと・・・（最高の贅沢と思っているんですけど・・）。
