今日から真空管周りの配線。

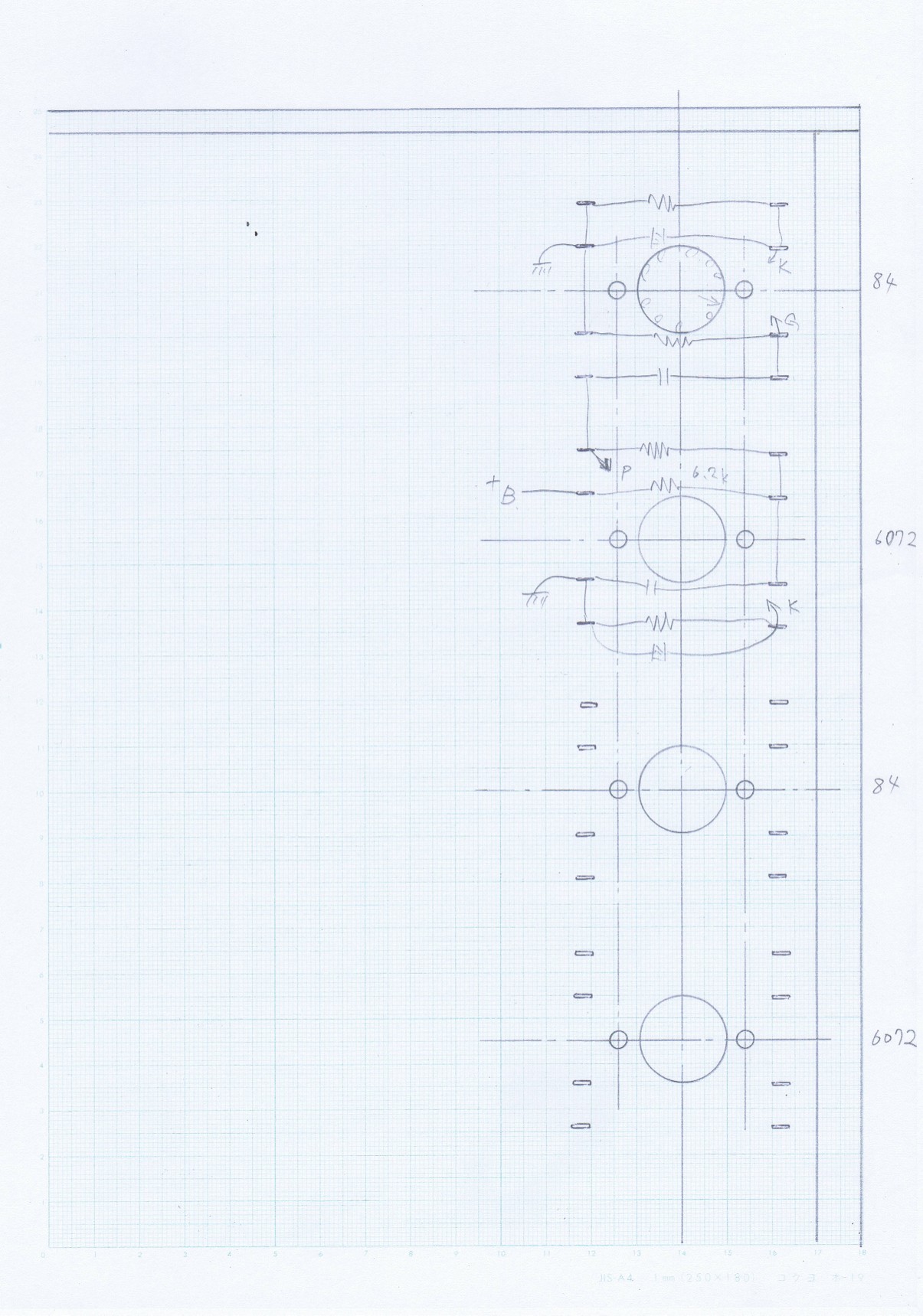

此処の部分はアップした図面の様に、シャシ設計時に配置を決めて起きます。
此れを決めないでシャシの設計は無いですね。
ソケットの向きまで指定して有るのをお気づきでしょう。
真空管の足の配置を考えながら、CRの位置を決めます。
此処の配慮が足りないと、汚い配線の引き回しに成りますし、予想外のトラブルの原因にも。
デカップリングを２段構成にしましたので、コンデンサーが増え、ラグの足はいっぱい。
この図面を書く時の注意点は、1/1スケールで書く事。
そうすれば、実際にCRをあてがい、取り付け可能かが判るからです。
小型のCRも、シャシの中では結構大きな物。
ゴチンコして入らない。なんて組み立て時に慌てたく有りませんから。
