段々とヘビーな仕様に成っているCDプレーヤー。
まあ、僕が作る物って皆そうなんですが・・・（汗）。
今取り掛かっているCDプレーヤーもヘビー仕様。
例の底板取り付け済みで納品なんですね。
で、チョイ詳しく。

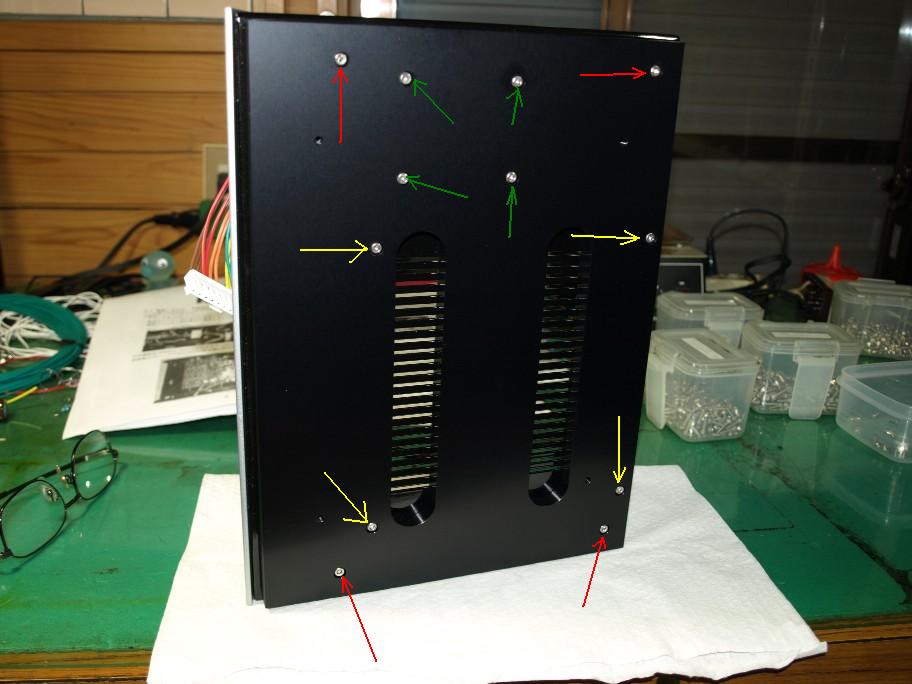

まず、赤矢印。本来はゴム足の付く穴に取り付けています。最初の予定はこの４本を締めるだけのつもりだったんですが・・・・・・・・。
エーーイ、序じゃ。緑矢印は電源トランスの取り付けネジ。電源トランスも強化底板に押さえられますので、トランスの振動対策に成るんです。
で、一番問題が黄色の矢印。

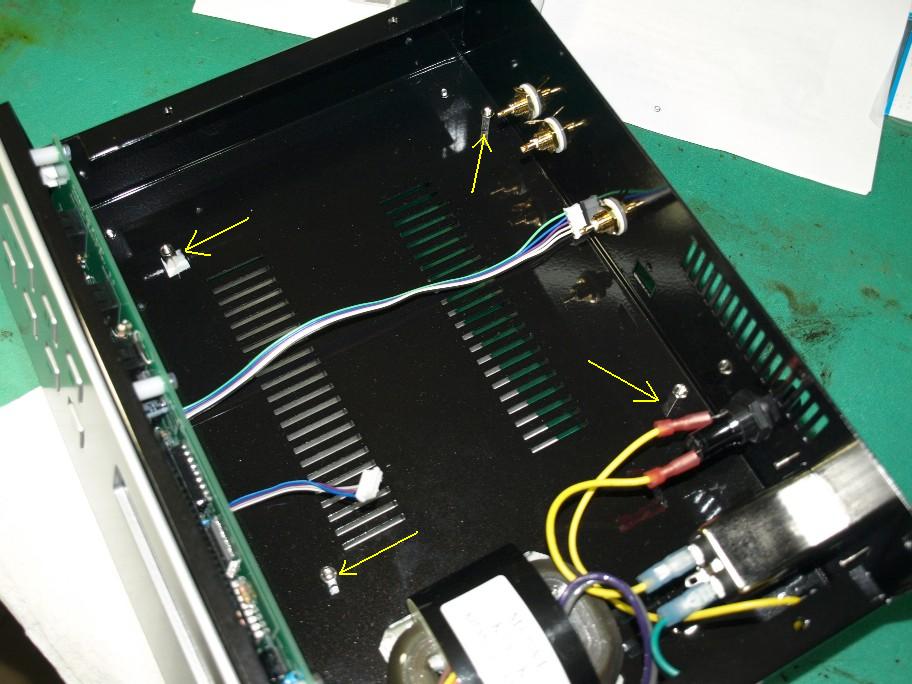

シャシ内部。黄矢印のネジは内部の矢印の柱をシッカリと支えます。
此処が問題なんですね。
この４本の柱。此処にメイン基板を取り付けるのです。
つまりメイン基板も強化底板に取り付けられるのですから、基板の共振も減らせます。
このキットを作る時に、最初に僕が言っていた言葉を思い出して下さい。
基板の強化をしたい。って言っていた筈ですので。
電子パーツって意外な程振動に弱いんですね。
ケミコンに信号を流し、オシロで波形を見ながら、指先でケミコンを弾いてみたら驚く筈です。
弾いた瞬間、信号波形の崩れ方と言ったら・・・・・・・・。
そんな経験から、僕の作るアンプはごついシャシが当たり前に成りました。
当時を知っているお客様。
普通のシャシなら買わないよ。なんて脅された物です。
此処まで来たら毒皿で、シャシそっくり作っちまおうかなー・・・・。
まあ、僕が作る物って皆そうなんですが・・・（汗）。
今取り掛かっているCDプレーヤーもヘビー仕様。
例の底板取り付け済みで納品なんですね。
で、チョイ詳しく。
まず、赤矢印。本来はゴム足の付く穴に取り付けています。最初の予定はこの４本を締めるだけのつもりだったんですが・・・・・・・・。
エーーイ、序じゃ。緑矢印は電源トランスの取り付けネジ。電源トランスも強化底板に押さえられますので、トランスの振動対策に成るんです。
で、一番問題が黄色の矢印。
シャシ内部。黄矢印のネジは内部の矢印の柱をシッカリと支えます。
此処が問題なんですね。
この４本の柱。此処にメイン基板を取り付けるのです。
つまりメイン基板も強化底板に取り付けられるのですから、基板の共振も減らせます。
このキットを作る時に、最初に僕が言っていた言葉を思い出して下さい。
基板の強化をしたい。って言っていた筈ですので。
電子パーツって意外な程振動に弱いんですね。
ケミコンに信号を流し、オシロで波形を見ながら、指先でケミコンを弾いてみたら驚く筈です。
弾いた瞬間、信号波形の崩れ方と言ったら・・・・・・・・。
そんな経験から、僕の作るアンプはごついシャシが当たり前に成りました。
当時を知っているお客様。
普通のシャシなら買わないよ。なんて脅された物です。
此処まで来たら毒皿で、シャシそっくり作っちまおうかなー・・・・。
