力仕事（重い部品が多い）のシャシ組み立てと部品の取り付けが終り、配線開始です。

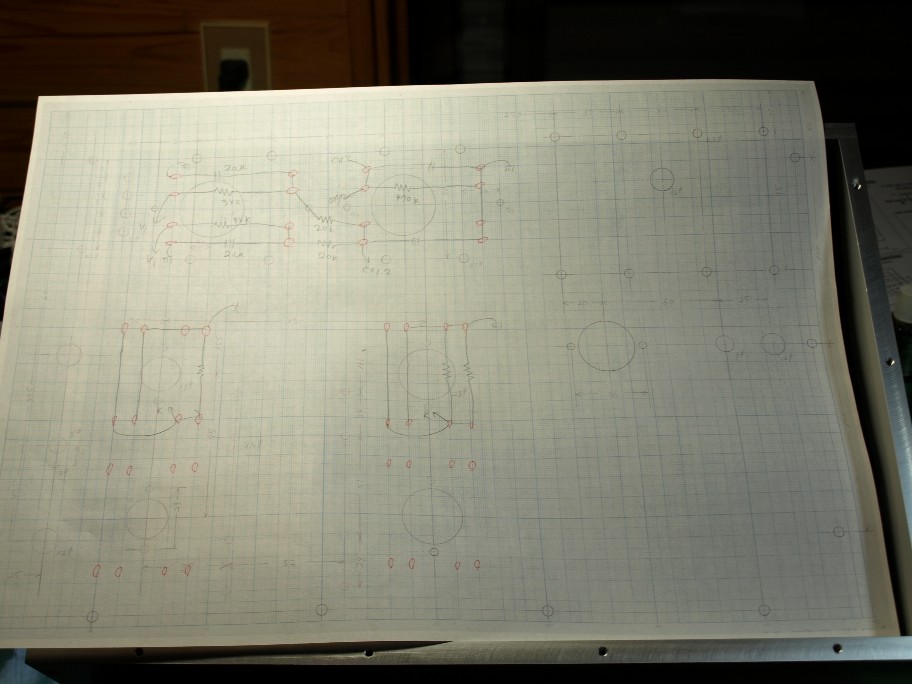

勿論、何時もの通りに実体図を書いてます。
この実体図。秘訣は1/1スケールで書く事。
現物と同じですから、細かなパーツをあてがって、実際の配置が理解出来ます。
と言うか、この実体図を描きながらシャシの設計が有るんですね。
シャシの部品配置は上から見ただけでは絶対に駄目で、シャシ内部の部品配置も同時に考えます。
其れをしないでシャシの穴あけをしちゃうと、配線に入ってからアチャーと言う目に遭います（過去に散々、汗）。
特にラグの配置でその人の腕が判ります。
ラグの配置は単に配線のし易さや見てくれだけでなく、将来の修理のし易さにも凄く係わるのですね。
で、僕は真空管ソケットの足にはじかに抵抗やコンデンサーを付けません。
小物パーツは全てラグ上に配置。見てくれも良いですし、修理のし易さは抜群（別に故障が多い訳じゃないですよ、笑）。
僕のアンプは、新しいノウハウが見つかった時に改造で戻ってくるのが多いので、パーツの外し易さって大事なのです。苦労するのは僕ですから・・・・・・・。
もう此処まで来ると、頭で考える事は殆ど無く、パートのおばさんの様な作業が続きます。
実体図どおりに配線をして、パーツを取り付けるだけです。
さあ、もう少し・・。
勿論、何時もの通りに実体図を書いてます。
この実体図。秘訣は1/1スケールで書く事。
現物と同じですから、細かなパーツをあてがって、実際の配置が理解出来ます。
と言うか、この実体図を描きながらシャシの設計が有るんですね。
シャシの部品配置は上から見ただけでは絶対に駄目で、シャシ内部の部品配置も同時に考えます。
其れをしないでシャシの穴あけをしちゃうと、配線に入ってからアチャーと言う目に遭います（過去に散々、汗）。
特にラグの配置でその人の腕が判ります。
ラグの配置は単に配線のし易さや見てくれだけでなく、将来の修理のし易さにも凄く係わるのですね。
で、僕は真空管ソケットの足にはじかに抵抗やコンデンサーを付けません。
小物パーツは全てラグ上に配置。見てくれも良いですし、修理のし易さは抜群（別に故障が多い訳じゃないですよ、笑）。
僕のアンプは、新しいノウハウが見つかった時に改造で戻ってくるのが多いので、パーツの外し易さって大事なのです。苦労するのは僕ですから・・・・・・・。
もう此処まで来ると、頭で考える事は殆ど無く、パートのおばさんの様な作業が続きます。
実体図どおりに配線をして、パーツを取り付けるだけです。
さあ、もう少し・・。
