パソコンが前の動きを始めました。ホント山ちゃんには感謝 m(__)m 。
そんな訳で、写真と図面のアップが出来る様に成りました。
正直、ネタがどんどん溜まって欲求不満爆発寸前（笑）。
今夜は軽くパンケーキの振動板（コーン紙）の秘密を暴露。

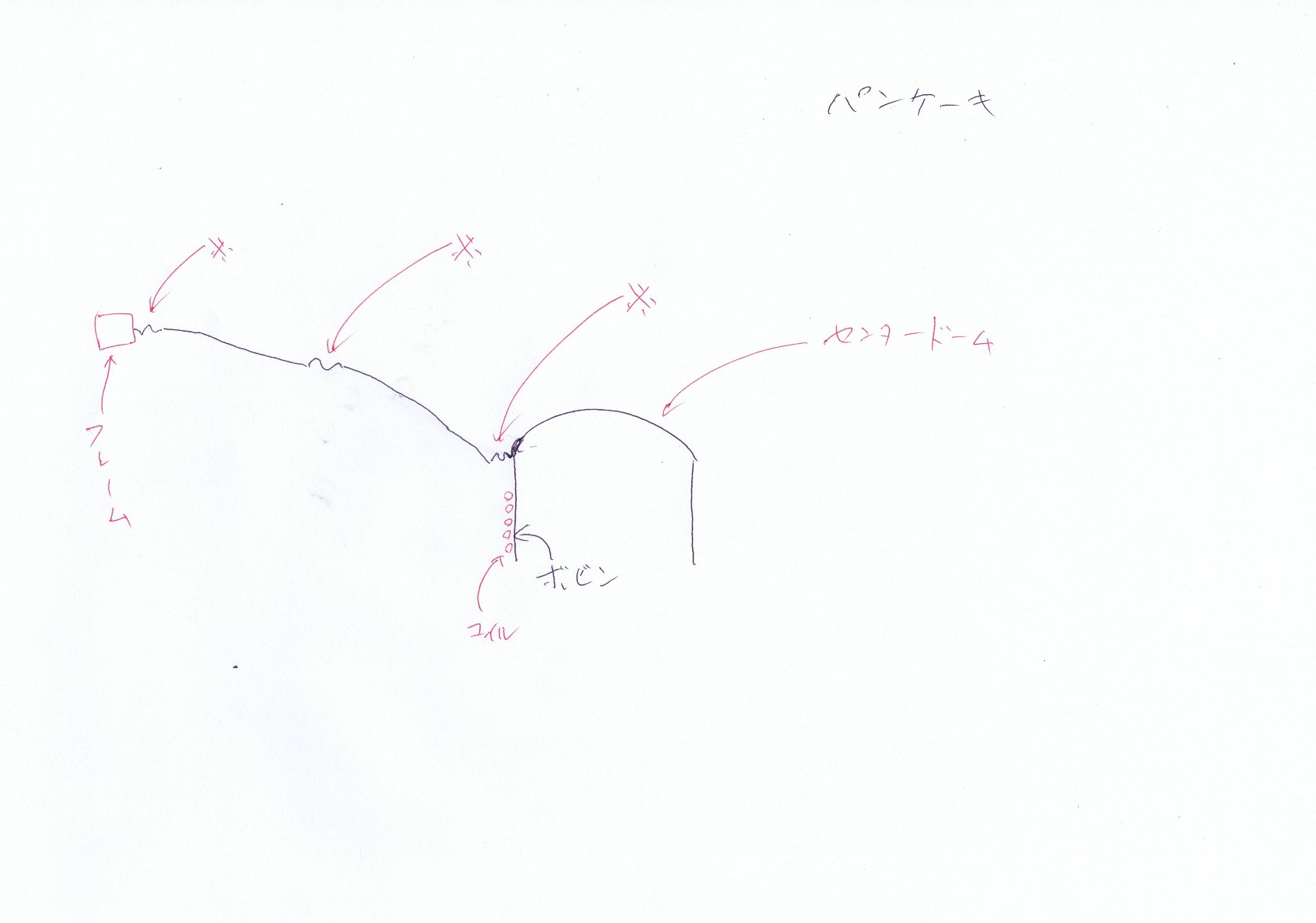

この図面で判っちゃいましたよね。
米印の部分はコルゲーションが有り、振動板の強度を意図的に落としています。
つまり高音に成る程、ここの部分でコーン紙の外周部分に振動（音波）が伝わらないのですね。
ダブルコーンなんかを使わないでもメカニカル３ウェイをしているんです。
結果、高音はドームしか振動しません。
振動部分の重量が減るので機械インピーダンスも少なく、電気的なインピーダンス上昇も防げているんですね。
巧い設計と思います。
でもですね・・・・・？
続く（笑）。
そんな訳で、写真と図面のアップが出来る様に成りました。
正直、ネタがどんどん溜まって欲求不満爆発寸前（笑）。
今夜は軽くパンケーキの振動板（コーン紙）の秘密を暴露。
この図面で判っちゃいましたよね。
米印の部分はコルゲーションが有り、振動板の強度を意図的に落としています。
つまり高音に成る程、ここの部分でコーン紙の外周部分に振動（音波）が伝わらないのですね。
ダブルコーンなんかを使わないでもメカニカル３ウェイをしているんです。
結果、高音はドームしか振動しません。
振動部分の重量が減るので機械インピーダンスも少なく、電気的なインピーダンス上昇も防げているんですね。
巧い設計と思います。
でもですね・・・・・？
続く（笑）。
