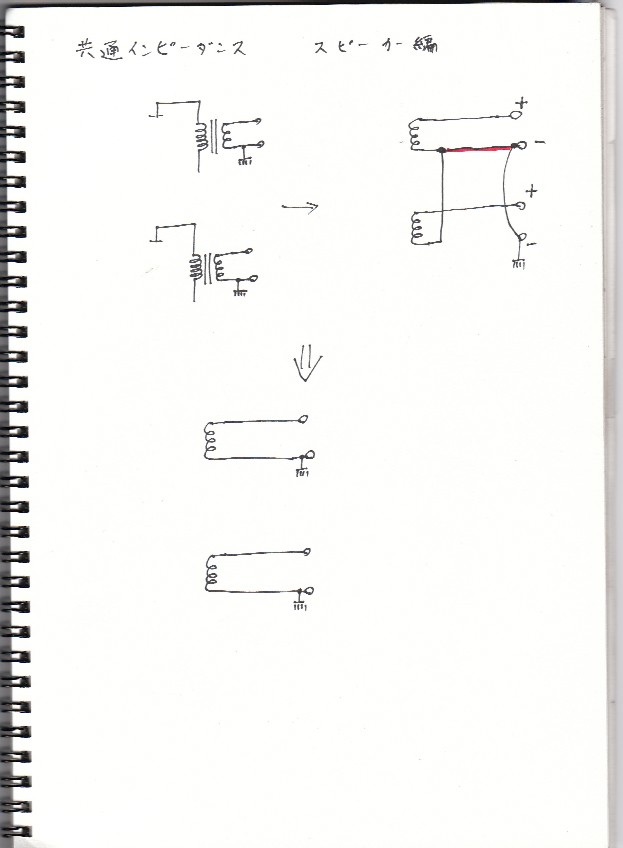

良いアンプを作りたいのでしたら、徹底的に共通インピーダンスの削除です。
この例はめったにやらないでしょうが、トランスとスピーカー端子の距離が遠いと、やってしまう方がいます。
昨日と同じく赤の線の部分が共通インピーダンス。
結構やってしまいそうなのが、マイナス端子同士を繋いで１本の線でアースポイントへ。
これもNG。其々のマイナス端子から其々線を出しアースポイントへが正しい配線です。
この時、アースポイントは一緒でも別々でも構いません。
[0回]
トラックバック() | コメント(3)
現実には
kunitan これはピンキーさんのモノーラル、電源別、出力段別アンプだから出来るの長所の一つですね。
普通のステレオ、電源一体アンプだと接地しなければいけない端子は少なくとも４０本を超えますね。とても全部を一箇所に持ってこれません。
妥協の産物としてブロックでまとめ、最後に一点に持ってくるというのが、現実的なものです。
さらにサボればアース母線スタイルですね。
無題
ピンキー 現在作っているのはステレオ、電源内蔵、極普通のパワーアンプです。
何十本も来ません。
現在４ピンラグに来ている配線は７本です。これ以上増えません。
これからの引き回しを見ていてください。
失礼しました。
kunitan そうですね、２段シングルでしたね。自分の３段ＰＰを考えていました。３段の場合、ＰＰに加え、初段、２段目のデカップリングＣもＬ、Ｒ別ですからね。
kunitan これはピンキーさんのモノーラル、電源別、出力段別アンプだから出来るの長所の一つですね。
普通のステレオ、電源一体アンプだと接地しなければいけない端子は少なくとも４０本を超えますね。とても全部を一箇所に持ってこれません。
妥協の産物としてブロックでまとめ、最後に一点に持ってくるというのが、現実的なものです。
さらにサボればアース母線スタイルですね。
無題
ピンキー 現在作っているのはステレオ、電源内蔵、極普通のパワーアンプです。
何十本も来ません。
現在４ピンラグに来ている配線は７本です。これ以上増えません。
これからの引き回しを見ていてください。
失礼しました。
kunitan そうですね、２段シングルでしたね。自分の３段ＰＰを考えていました。３段の場合、ＰＰに加え、初段、２段目のデカップリングＣもＬ、Ｒ別ですからね。
この記事へのコメント
これはピンキーさんのモノーラル、電源別、出力段別アンプだから出来るの長所の一つですね。
普通のステレオ、電源一体アンプだと接地しなければいけない端子は少なくとも４０本を超えますね。とても全部を一箇所に持ってこれません。
妥協の産物としてブロックでまとめ、最後に一点に持ってくるというのが、現実的なものです。
さらにサボればアース母線スタイルですね。
普通のステレオ、電源一体アンプだと接地しなければいけない端子は少なくとも４０本を超えますね。とても全部を一箇所に持ってこれません。
妥協の産物としてブロックでまとめ、最後に一点に持ってくるというのが、現実的なものです。
さらにサボればアース母線スタイルですね。
現在作っているのはステレオ、電源内蔵、極普通のパワーアンプです。
何十本も来ません。
現在４ピンラグに来ている配線は７本です。これ以上増えません。
これからの引き回しを見ていてください。
何十本も来ません。
現在４ピンラグに来ている配線は７本です。これ以上増えません。
これからの引き回しを見ていてください。
そうですね、２段シングルでしたね。自分の３段ＰＰを考えていました。３段の場合、ＰＰに加え、初段、２段目のデカップリングＣもＬ、Ｒ別ですからね。
