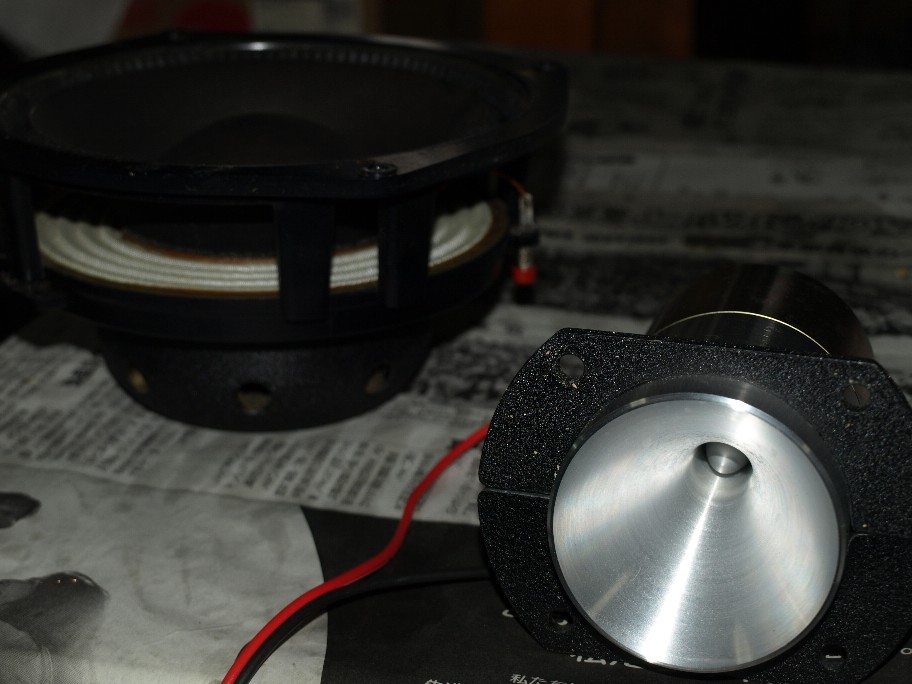

写真でお判りですよね。スピーカーユニットの測定です。
此処の所フライス盤で頑張り過ぎ、チョイ疲れが溜まった。
今日は母屋での作業にしよう。
そんな訳で、受注している平面バッフルに取り付けるユニットの測定（ネットワークも頼まれていますので）。
このユニット、メーカー製の完成エンクロージャーから取り外した物。ツィーターは過去に散々使いましたので素性は判っています。ウーハーは初めてですからシッカリとした測定は必須（聴感でネットワークが作れると思っていたなら自信過剰、笑）。
メーカーではこのユニットを３kHzでつないでいますが、僕の経験上このツィーターに３kHzはキツイ。もっと上で使わないと音が汚れます。
問題はウーハー。２０cm口径ですがボイスコイルのボビンが異常に太い。ボビンの太いコーン型ユニットは高域が伸びないんですね（１０wがウーハーの癖に高域が出るのは小口径ボビンだからです）。
測定の結果は４kHzが限界。ツィーターも４kHzならギリギリセーフ。
何とか辻褄合わせが出来ました。此れから定数の計算です。
ちなみにウーハーの公称インピーダンスは８Ω。
でも４kHzでは１６Ω有ります（コーン型ユニットなら当たり前）。
定電圧アンプでは駆動出来ません。
インピーダンス補正回路ですか？良く考えて見ましょう、あの回路。
アンプから見た見かけ上のインピーダンスはフラットに近付きますが、本来ウーハーに加えるべき高域がパラに入ったコンデンサーに食われちゃうんです。
音がぼけるのは当たり前の回路なんですね。
