昨日は片側のアースラインを引き終えました。

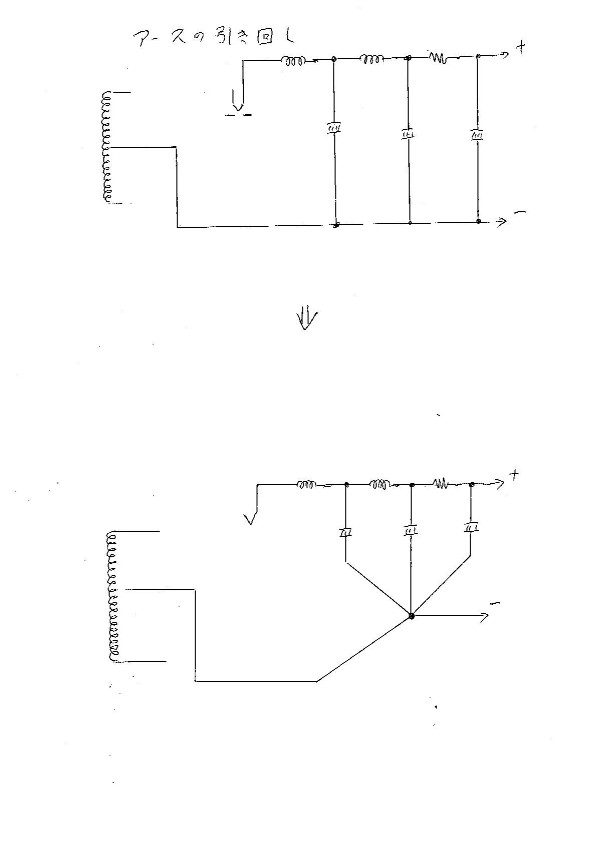

で、アースラインの引き回し方。
上が普通の回路図の書き方です。回路図的にはOKですが実際の引き回しではNGです。
実際の引き回しは下の方が正解です。
で・・・・・・（笑）。
ケミコンが３個封入されているブロックケミコンを使うと、自動的に下の配線に成ります。
ブロックケミコンって非常に便利なのですが音質的には・・・？
で、アースラインの引き回し方。
上が普通の回路図の書き方です。回路図的にはOKですが実際の引き回しではNGです。
実際の引き回しは下の方が正解です。
で・・・・・・（笑）。
ケミコンが３個封入されているブロックケミコンを使うと、自動的に下の配線に成ります。
ブロックケミコンって非常に便利なのですが音質的には・・・？
