今朝方、アップしたギターアンプの回路図。悪友の山ちゃんから指摘。
メインVRが無いと、入力ジャックの抜き差しでショックノイズが・・・・・・。
オーディオ用アンプは、通常信号ラインの抜き差しはしないけど、ギターアンプは違う。
僕の場合はギターを交換ってチョクチョクしそう。
ショックノイズで大事なドライバーを飛ばしたら・・・（有り得ませーん、笑。アンプの出力が小さ過ぎます）。
でも、高能率のスピーカーだから、心臓の止まりそうな音が出るかと・・・（大汗）。
で、今回のアンプ。其々のVRが音質調整を兼ねているので、一旦決めたら弄りたくない（折角のバランスを崩す）。
そんな訳で、コメントへの返信にも書きましたが、入力にON,OFFスィッチを付ける事にしました。
普通考えると、信号ラインへ接点を割り込ませ、信号の入り切りを計るって思うでしょうけど、この回路の場合、信号ラインに接点が入るので好きじゃないんですね。
で、僕が使う回路（オーディオの世界のミューティングは殆どこの方法）。
初段管のグリッドリーク抵抗の両端を繋いでミューティング。
この方法は一番ノイズが出ませんし、接点の悪影響も無いのです。
で・・・・・・・。

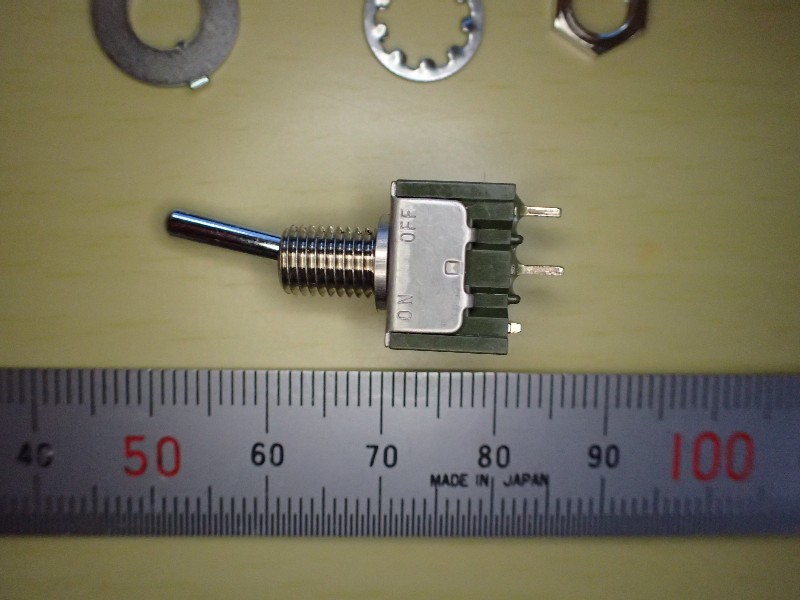

こんなSWを１１個も持っていた。
山ちゃん、覚えているかな？
昔のミニアンプの電源SW。
取り付けネジ部が長いので、僕のシャシにも取り付けられる。
で、此処で考えた。インジケーターが有った方が、操作ミスを防げるよね。
と言う事で、このSWは棄却です（あ～～～あ、また始まっちゃった）。
メインVRが無いと、入力ジャックの抜き差しでショックノイズが・・・・・・。
オーディオ用アンプは、通常信号ラインの抜き差しはしないけど、ギターアンプは違う。
僕の場合はギターを交換ってチョクチョクしそう。
ショックノイズで大事なドライバーを飛ばしたら・・・（有り得ませーん、笑。アンプの出力が小さ過ぎます）。
でも、高能率のスピーカーだから、心臓の止まりそうな音が出るかと・・・（大汗）。
で、今回のアンプ。其々のVRが音質調整を兼ねているので、一旦決めたら弄りたくない（折角のバランスを崩す）。
そんな訳で、コメントへの返信にも書きましたが、入力にON,OFFスィッチを付ける事にしました。
普通考えると、信号ラインへ接点を割り込ませ、信号の入り切りを計るって思うでしょうけど、この回路の場合、信号ラインに接点が入るので好きじゃないんですね。
で、僕が使う回路（オーディオの世界のミューティングは殆どこの方法）。
初段管のグリッドリーク抵抗の両端を繋いでミューティング。
この方法は一番ノイズが出ませんし、接点の悪影響も無いのです。
で・・・・・・・。
こんなSWを１１個も持っていた。
山ちゃん、覚えているかな？
昔のミニアンプの電源SW。
取り付けネジ部が長いので、僕のシャシにも取り付けられる。
で、此処で考えた。インジケーターが有った方が、操作ミスを防げるよね。
と言う事で、このSWは棄却です（あ～～～あ、また始まっちゃった）。
