遂に配線作業の開始です。
苦労して作ったシャシが成功か失敗かが判る瞬間でも有ります。
失敗しないには何度も実体図を作成して検討したかが勝負です。
後で考えようは・・・・・・（汗）。
普通のアンプの配線は、パーツを全てシャシに取り付けてから始めるのですが、今回は出来ません。
パーツを付けちゃうと、配線不能箇所が結構有るんですね。
その部分の配線を終えてから部品を付ける。初心者には薦められない方法です。
修理の時にも苦労する配置です。
まあ、自分のですので（笑）。

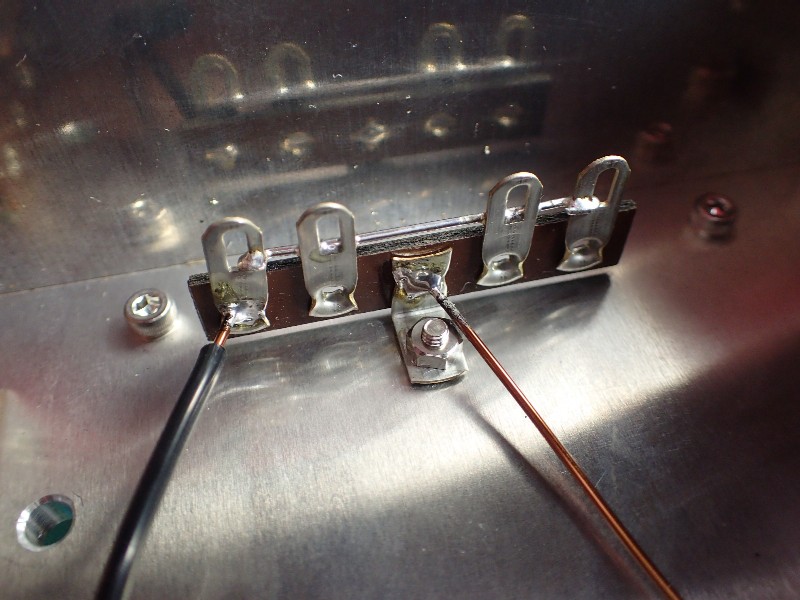

で、僕のラグ周りの配線。
ラグの下穴に配線を接続。CR類をラグ本来の穴に取り付けます。
こうするとCRの交換が凄く楽なのです。
そんな訳で、からげ配線は一切していません。
からげちゃうと、本当に外せませんから・・。
勿論、其れが原因の不良（トラブル）は、一切発生していません。
今回、小型にしたので、くだらないトラブル。ラグと取り付けねじが干渉してしまうんですね。

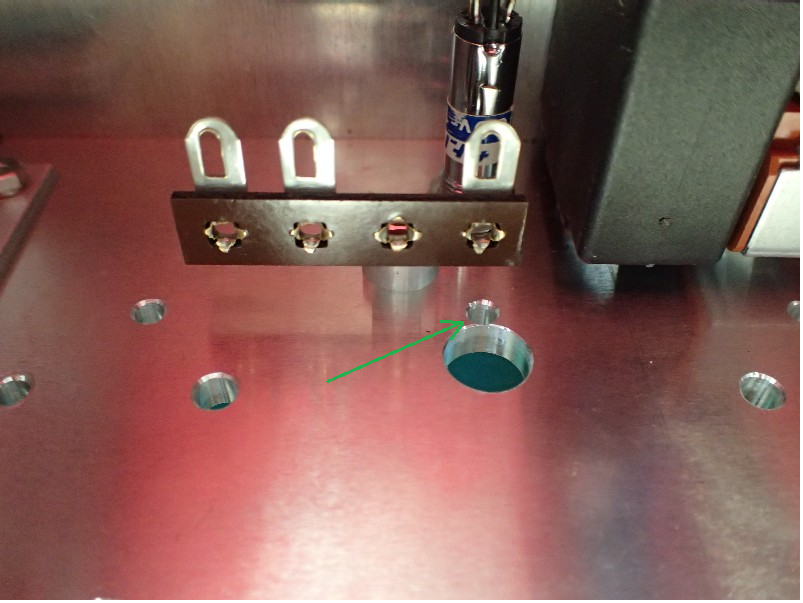

ラグ板にトランスケース取り付けねじがゴチンコ（矢印の穴にキャップスクリューが入ります）。
対策は簡単。旋盤でスペーサーを削ってラグの下に挟み持ち上げました。
インチキですかね？
でも、何度やってもアンプ内の配線は楽しい。パズルを解く様なワクワク気分なんです。
どう引き回して、理想配線に近付けるか。
何台作っても飽きません。
