壊されたアンプは僕の作ったプリアンプ（１５年ほど前の作品）。
今回はその改造が判っていませんでしたので電源だけ送り返して貰ったんですね。

で、本人さんも拙いと思ったみたいでして、追加部品を外して送って来たのです。
改造部品が外されても、此れは尋常ではないって気付きます（此の世界で飯を喰っているのですから、気付かなかったら戯け者）。

１０Wのセメント抵抗が吹っ飛んで、フィルムコンもパンク。こんな中身初めて見ました。
ユーザーに即電話。外した部品を全て送ってくれる様に依頼。

その外したパーツから改造した本人が割り出せたのです。
ネットで調べたら直ぐにヒット。

HPの内容も無茶苦茶（理論が判らない人だけが騙される）。

電源トランスも可也の高熱に晒された様で、とりあえずは使えますがいつ壊れても責任は持てませんし、ヒーター整流回路のインプットコンデンサーも容量を増やしていて、それなのにリップルフィルターの抵抗を換えていません（ヒーターも高電圧に晒されたかと）。

この様な状態ですと、本体も全てチェックしないとダメですね。
問題は、とりあえず使えると判断したパーツも、いつ壊れるかの不安は払拭出来ません。
機械パーツでしたら、何ミリ減って後何ミリ使えるって測定出来ますが、電気パーツは不可能です。
まあ、とんでもないお金を掛ければ測定出来るかもしれませんが、新しいパーツの方が安いです。

段間トランスも、高電流を流していますので、直流磁化が心配です。これもインダクタンスを測定しないと使えません。

要は、今回のアンプの診断には新しいアンプを作るよりもお金が掛かる。と言う事です。
早い話、一切の測定をしないで、全て新しいパーツに交換した方が安く出来ると思います。

でもね、パーツを外すって取り付けるのよりも面倒なんですよ（アンプを作っている方ならお判りかと・・）。

コストを考えたら、新しいアンプを作るか壊してしまった業者に修理を依頼するか（直せっこ無いですけどね、笑）。

ユーザーの方には申し訳ないのですが、此れも授業料です。

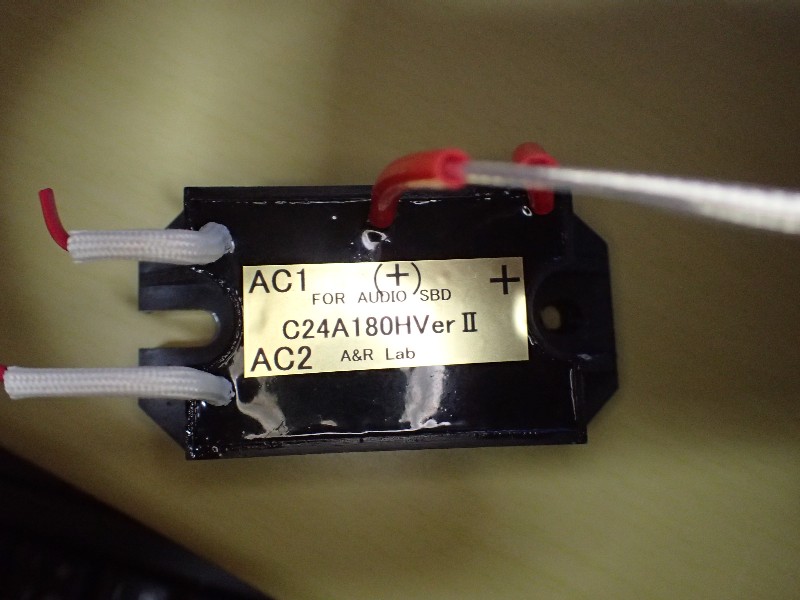

壊してくれた本人。


左のACINへ、真空管用のB巻線を其の儘繋いじゃったのです。

D氏のHP。整流直後の波形を描いているんですが、何故か（意識してか、それとも判ってないか）
半波整流の波形。今時半波整流なんて無いですよ（マランツ７は半波整流、笑）。

マランツ７だったら、導入しても大丈夫です。その場合は半波整流が両波整流に変わるので、理論的にはリップルが減ります。
只B電圧が上がりますので、老体にはきついかも・・。

追記です。此のパーツに関してデーターを取っているBLOGを見つけました。
参考にして見て下さい。
http://mds-el.sblo.jp/article/74941989.html
