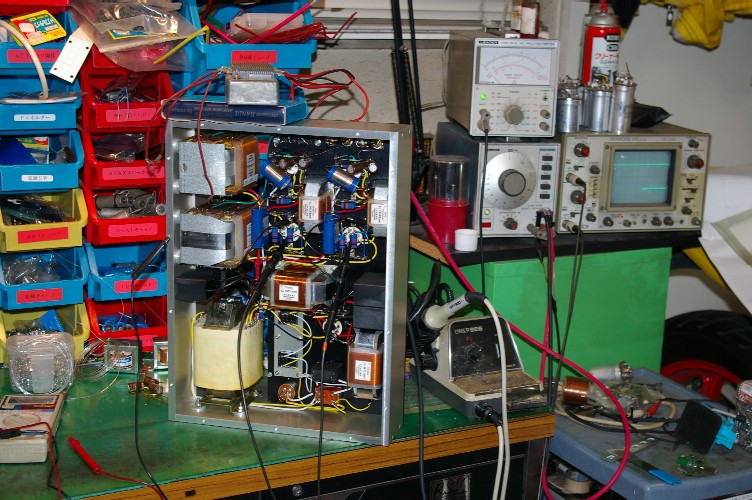

配線が全て終り、最終調整です。
先に作った３台は、段間接続がCR結合に成っています。

今回はトランス結合。
トランスのDCRは負荷抵抗と較べると1/10以下。
前のアンプと同じ定数で組んでしまうと、初段管のプレート電圧が高過ぎてしまいます。

また、トランスの関係上、初段管に流す電流値も若干少なくするようです。

電卓１つで計算も出来ますが、実際に組むと、計算値と違うのが普通です。
この辺のさじ加減が出来る様になると、ベテランと言えるのかも？

知っているトランスに知っている真空管。この辺のさじ加減は一発でOK。
抵抗の交換は必要有りませんでした。

で、一番大切な調整。

段間トランスの二次側に入れるターミネーター抵抗値の調整です。
この辺は、種々雑多の意見が飛び回っていますが、僕の調整法です。

この抵抗値は、単に入れるか入れないかのレベルで論じる所では有りません。

前段の出力インピーダンスが、トランスに最適の場合は入れる必要は有りません。

出力インピーダンスが高過ぎますと、高域特性が衰えます。
低過ぎますとその逆で高域にピークが現れます。
サインウェーブをスイープして行き、高域特性を調べます。
今回は４０kHzまで、フラット。その後はなだらかに減衰して行きました。ターミネーター抵抗は取り付けなくてOKです。
２０kHz以上にピークが出た場合は、なだらかな肩特性に成る抵抗値を選んで取り付けます。
初体験のトランスの時は、試聴での決定も大切です。
