セレクター周りの配線が終り、VR周りの配線です。
殆どシールド線を使わない、僕のプリアンプ。

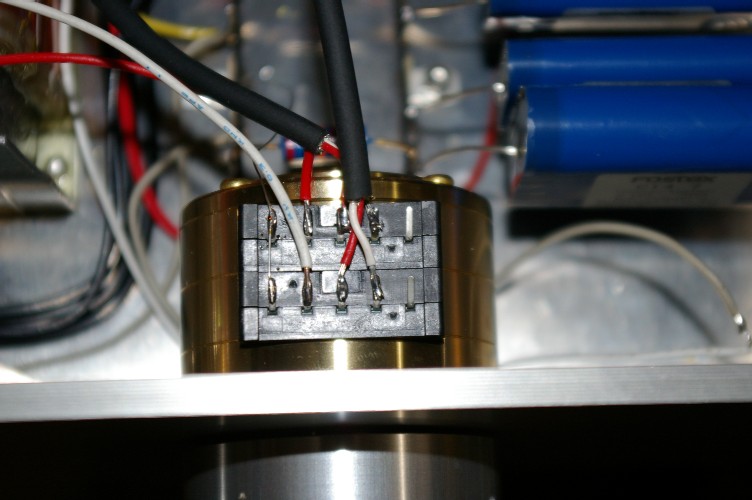

数少ないシールド線の使用箇所。
VRの出力側です。セレクターとVRの間には使いません。

VRを全開か全閉でしか使わないのでしたら、シールド線は要りません。
中間で使うのが当たり前のVRは、その位置が出力インピーダンスが一番高いのです。

結果、他の機器との位置関係では、ハムを拾う恐れが有ります。
ほんの１０CM程度の長さですがシールド線を使います。

でも、キッチリと２芯シールド線を使い、音質劣化を防いでいます。
兎に角、シールドには信号を流さない事に拘っています。

イコライザー段の出力インピーダンスが低い設計（NFやカソフォロ等は使っていません）ですので、VRも１００ｋΩと半導体アンプ並み。

此処を、一般の真空管アンプに使われている２５０kΩ（酷いのになると１MΩ、汗）ですと、VRの位置で音色が変わったり、ノイズの点でも不利です。
