左手が今一で退屈・・・・・。
そんな訳で、しつこく行きます。

さっきからシールド線はコンデンサーなんてぬかしているけど、一体どの程度なのよ・・？
そう。実測もしないで書くのは机上の理論。僕の嫌いな方法です。

で・・・・・・・。

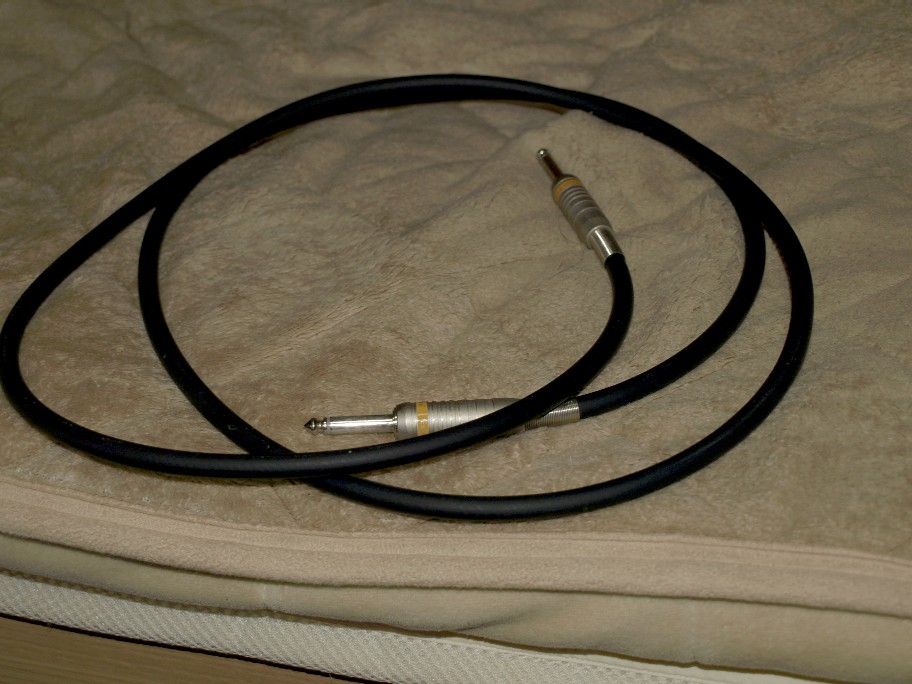

業界ではそれなりの評価の有るカナレのシールド。長さは２m。

コイツのキャパシタンス（容量）を実測。
多いと言うか、此の程度と言うか・・の１６０pF（ピコファラッドと読みます。通常はピコのみ）。
此の値は通常コンデンサーに使われるμF（マイクロファラッド）のなんと1/1000000です。
中間にnFが有りますが、一般には使われません。

じゃあ、此れを計算式に当てはめます。要はカットオフ周波数を計算します。
チョイと意地悪で、テレキャスのポットが１MΩですから、インピーダンスを１MΩとして計算。
計算式は　　　　１５９÷（インピーダンス×キャパシター）
インピーダンスの単位はkΩ　　キャパシターはμF

１５９÷（１０００×０,０００１６）＝　９９３,７

もうお判りですよね。１kHz以上はダラ下がり。これじゃ倍音成分は・・・・・・。
ハムバッカーの５００kΩで二倍の周波数。シングルコイルの２５０kΩで４倍の周波数。

此の数字をどう捉えるかはお任せします。

ちなみに、僕の作ったシールドも測定（長さは同じ）。
ウソでしょ（と僕も驚いた）。なんと１６pF。
しかも僕の場合はトランスでインピーダンスを1/4に下げている。
倍音たっぷりの訳が納得出来ました。


序でに・・・（しつこい、汗）。
じゃあ、ピンキー君のギターのカットオフ周波数は・・（この場合、電気的に此の周波数以下はフラット）。
ポットは１００kΩ。シールドのキャパシタンスは１６pF。
上記の計算式に当て嵌めます。

９９３７５Hz。もう聞こえませんね（笑）。
