さて、実測で５V出るかの実験です。

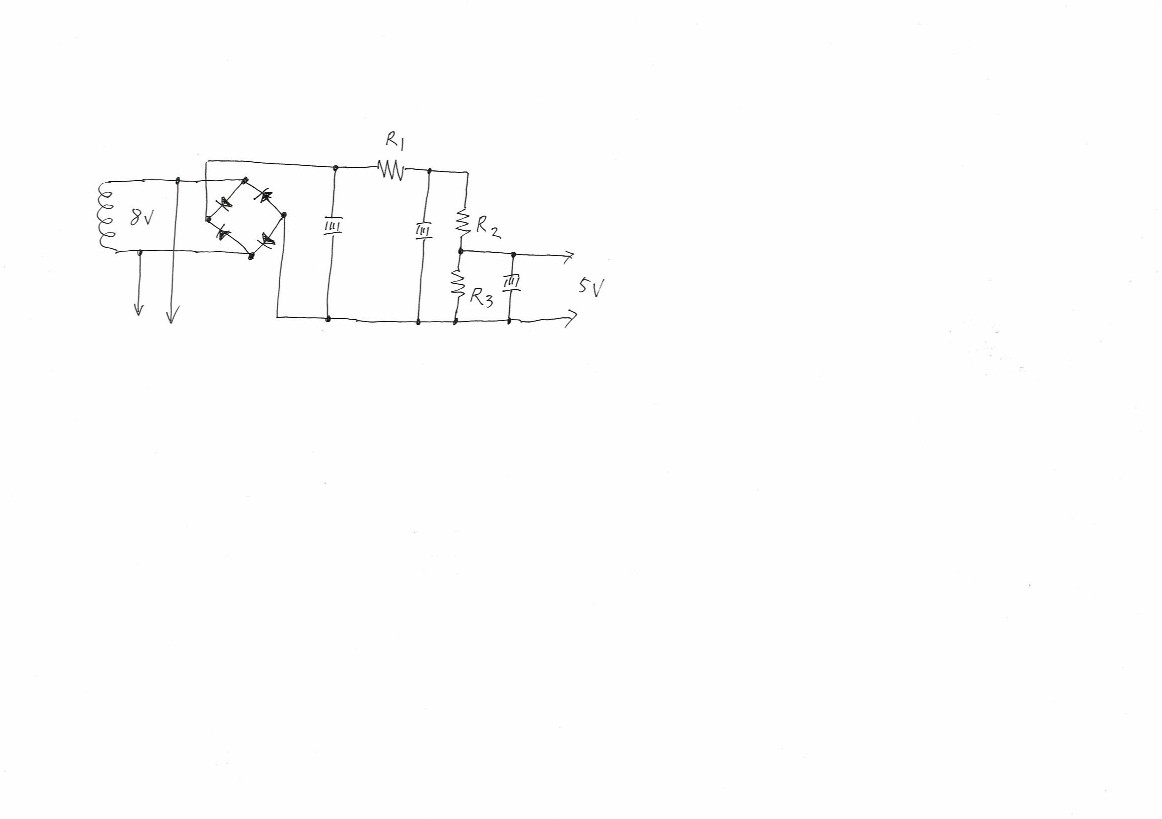

判り易い様に、前の回路図をアップしますね。

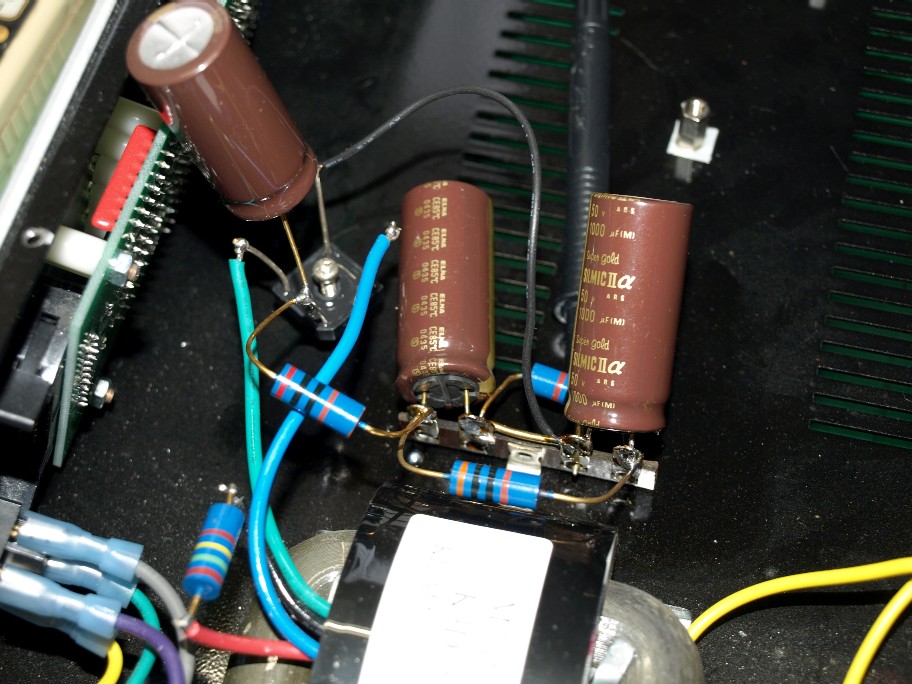

今回使うコンデンサーは全て１０００μ。低電圧ほど大容量が必要です。
普段のパワーアンプ。４００Vに対して４０μ。
電圧が半分に成るとコンデンサーは４倍の容量。
ですので１０００μでも大き過ぎる事は無いのです。
まあ、手持ちの最大容量がこれしか有りませんでしたので・・・・。
ダイオード直後の電圧が１０Vと仮定して組みました。
R１は２０Ω。R2は３０Ω。R３は４７Ω。
で、実際に出たのは５,７V。チョイ高過ぎます。
原因はダイオード直後の電圧が１１,９V有ったんですね。
計算上はトランス電圧の１,４倍。これ以上は出ません。
流れる電流値と、ダイオード直後のコンデンサー容量で出力電圧が決まります。
今回は１,４倍を越えています。
原因は電源トランス。通常トランスは定格電流を流した場合に其の電圧が出る様に巻きます。
２Aに対して０,１Aしか流していませんから、トランスの電圧が８V以上出ていますね（測りゃ良いのに、汗）。
今回、トランスから何ボルト出ているかは問題じゃなく、最終電圧の５Vをキープする事。
R１の抵抗値で調整します。
判り易い様に、前の回路図をアップしますね。
今回使うコンデンサーは全て１０００μ。低電圧ほど大容量が必要です。
普段のパワーアンプ。４００Vに対して４０μ。
電圧が半分に成るとコンデンサーは４倍の容量。
ですので１０００μでも大き過ぎる事は無いのです。
まあ、手持ちの最大容量がこれしか有りませんでしたので・・・・。
ダイオード直後の電圧が１０Vと仮定して組みました。
R１は２０Ω。R2は３０Ω。R３は４７Ω。
で、実際に出たのは５,７V。チョイ高過ぎます。
原因はダイオード直後の電圧が１１,９V有ったんですね。
計算上はトランス電圧の１,４倍。これ以上は出ません。
流れる電流値と、ダイオード直後のコンデンサー容量で出力電圧が決まります。
今回は１,４倍を越えています。
原因は電源トランス。通常トランスは定格電流を流した場合に其の電圧が出る様に巻きます。
２Aに対して０,１Aしか流していませんから、トランスの電圧が８V以上出ていますね（測りゃ良いのに、汗）。
今回、トランスから何ボルト出ているかは問題じゃなく、最終電圧の５Vをキープする事。
R１の抵抗値で調整します。
