簡単にギヤ駆動なんて言っちゃいましたが、色々と工夫が必要です。

まずギヤボックス。

平板の組み立て式が一番簡単ですが、軸受けの直線性を保障できません。

一番はキャスティングの削りだし。でも此れは量産が大前提。

僕の所の生産数量では、とても出来ない方法です。

機械強度を十分に稼がないと、ギヤ音も出易くなります。なんせレコードプレーヤー。SN比と言う項目、無視できません。

一番贅沢な方法。アルミブロックからの削りだしで作る事にしました。

此れならキャスティングに負けません。

と言って、一体でのくりぬきは不可能。２ピースでの製作です。

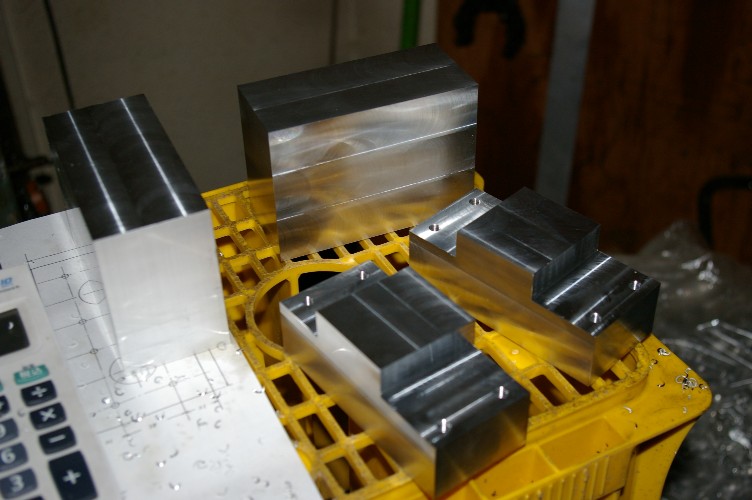

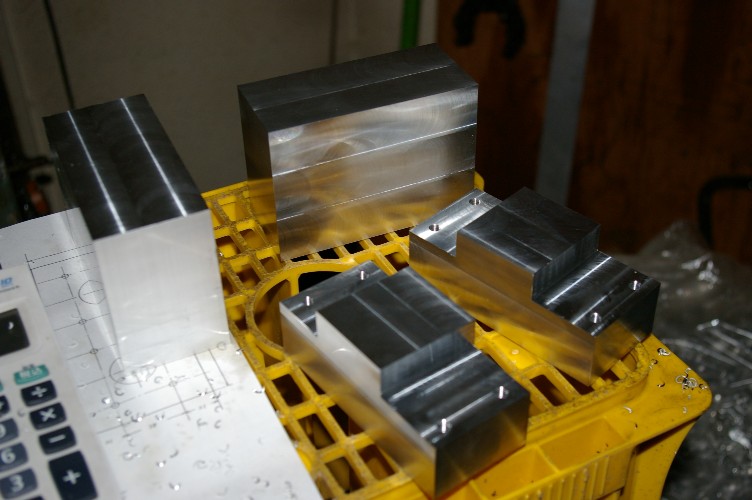

外寸を出したブロック。

切削する時に測る寸法は、平らな面から。兎に角ブロックの外寸と直角度が命です。

普段はノギスでの測定ですが、今回は基準寸法をマイクロメーターで測定。

ギヤの隙間を、メーカー指定値にする為の工夫です。

厚み５０mmの板からの切削でしたが、買って来た板は０.３ｍｍ厚い。
此れも５０mmピッタリに切削しました。

外寸を出すだけで略二日間。大変でしたが、此処で手を抜くと後々の精度が出ません。

さて此処から、軸受けの穴あけ。

で、頼んだロングドリルがまだ来ない。

アンプのシャシは出来てこないし、何しよう・・・・。
