数週間前に預かりましたパワーアンプ。


かなり前の制作です。最初は３００Bで作ったのですが、色々と有りましてEL３４へグレードアップ（笑）。

そうなんですよ。何度実験しても３００BよりもEL３４の方が音が良い（大笑）。
僕のアンプはDC５V（フィラメント電圧）を出す為に、トランスの巻き線は６,３Vなんですね。
５V巻き線からDC５Vを出すのは結構大変なのです。６,３V巻き線からでしたら超簡単。

本当に不思議です。市販の電源トランスは３００B用ってうたっていると、フィラメント巻き線は５Vなんですよね。AC点火するつもりですかね？
３００Bでノンハムに組みたいのでしたら、DC点火は必須です。そう成ると５V巻き線からは可也難しい（リップルをたっぷりでしたらOK）。

そんな訳で、僕の作った３００BアンプはEL３４への変更が簡単なのです。

で、今回単に修理ではなく、更なるグレードアップ（僕のお客さん、単に修理だけでは満足しない。笑）。
内部に今まで入れていなかったパーツを追加する事に成りました。
そう成ると、そのパーツを入れるスペースが必要です。勿論配線引き回しも十分に考えます。何処でも配線が繋がっていれば良い。と言うレベルでは有りませんので・・・・・。

で、巧い場所を見つけました。３００Bの時に使っていたハムバランサー。
もう使ってはいないのですが、外すと穴が開いてかっこ悪い。
そんな理由で付いた侭だったのです。
こいつを外すと、スペース的にドンピシャ。

問題は残った穴・・・・・・。
でね・・・・・・・・。

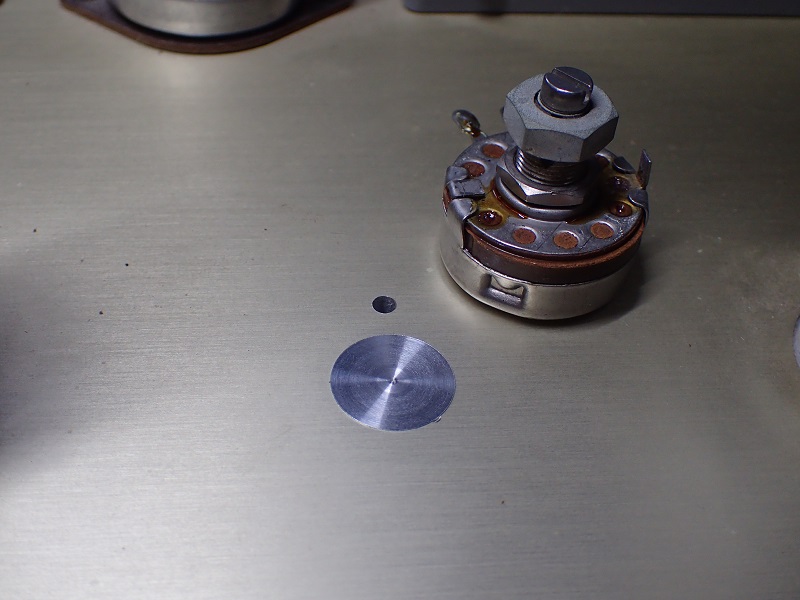

アルミの丸棒を旋盤で削って蓋を作りました。
穴径にビッタシ作ったので、叩き込まないと入りません。
当て木をして、軽くハンマーでコンコンコン・

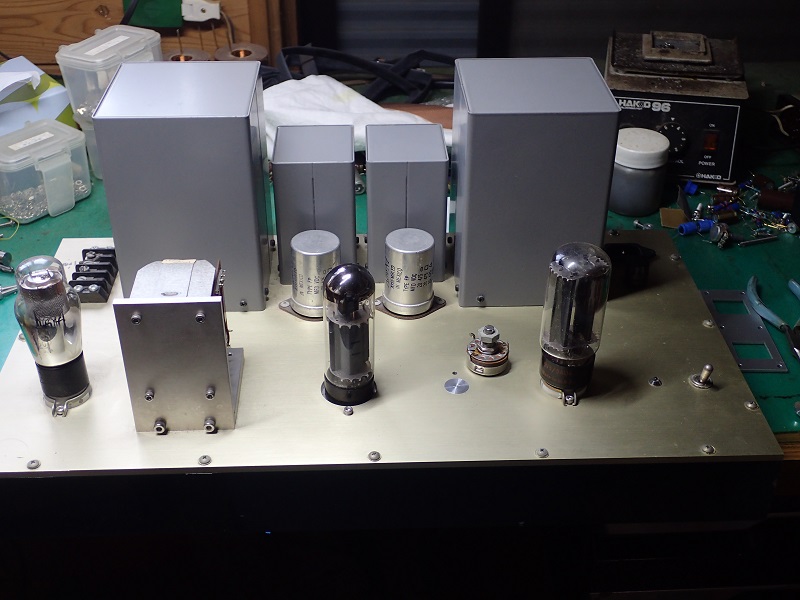

写真の様にビッタシカンカン。
接着剤を使いたくなかったんですね（はみ出した部分が汚い）。

音には全然関係ありません。僕の自己満足です。

友人に電話をして、写真のサイズ変更の仕方が判りました（大汗）。そんな訳でのアップです。
これから色調整、明るさの調整、コントラストの調整の仕方を何とか見つけます（ハ～～～～～～）。
