バージョンアップしたギヤボックス。
ヤハリこれから納品の方達は、皆さんクラッチ内臓を希望。

プーリーを作る材料のアルミ丸棒がストック切れ。
チョット特殊なアルミの為、材料屋さんも持っていない。

昨日、やっと材料屋さんに入荷。早速貰ってきました。

このアルミ。結構僕のお気に入り。バイク関係も殆どこれで作っています。何かは企業秘密（笑）。

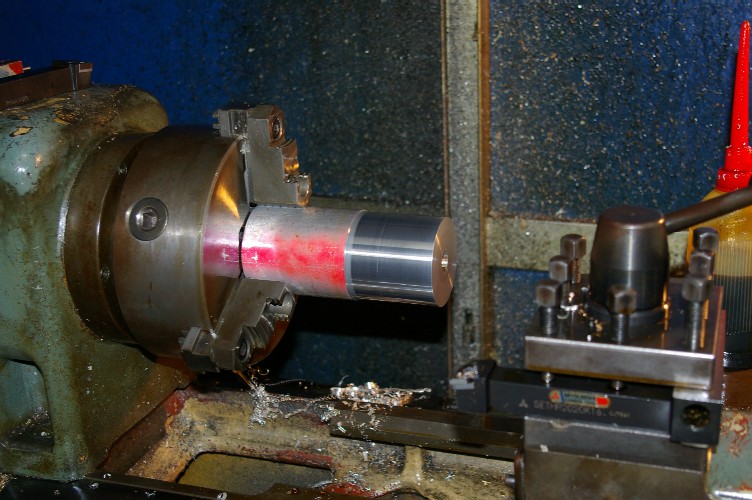

チャックに咥えて加工開始。

正直な所、外寸の誤差は結構許されます。０.１mm狂っても速度偏差は０.１５％。
旋盤作業で０.１ｍｍが許されるなんて楽勝楽勝。

問題は写真で見えます中心の穴径。

クラッチを圧入しますので、許容誤差が小さいのです。

此処の誤差は最大2/100mm。

穴径を測定するのはすごく大変。
一般のゲージでは、測定者の腕で結構違った値が出てしまいます。
1/100辺りに成るともう大変。

で、どうするか・・・・・？

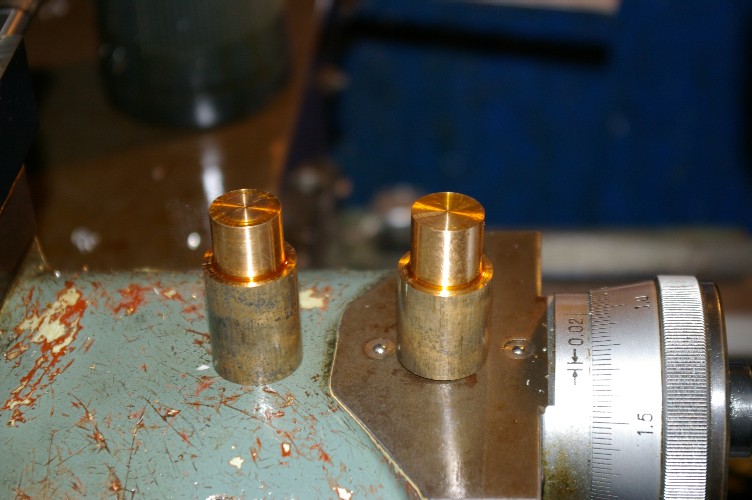

写真のゲージを作りました。
狙いの穴径は１５.９８mm。

写真右の丸棒径。１６.００mm
写真左の丸棒径。１５.９７mm

細い方は入り、太い方は入らない穴を開ければ良いのです。

って、簡単に言っちゃいますが、結構大変。

上の写真の状態は、穴径を無事に仕上げ、これから糸の掛かる溝を切るところです。
