暫くぶりにQRKを弄っています。

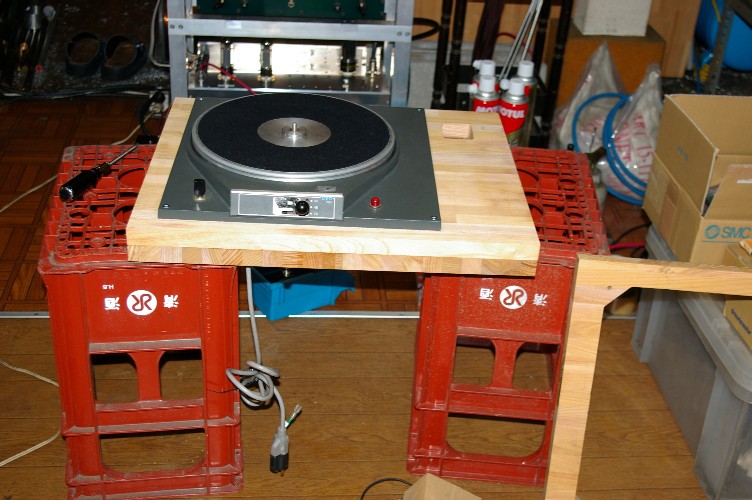

もっともQRKは整備したばかりですので、キャビの組み立てとアームの取り付けです。

今回のキャビはお客様が持って来られた物。２５mmの板を３枚重ねで使います。

で、問題。３枚の密着をシッカリしたい。見た目は３枚でも、本当の強度は表面の１枚だけで、下の２枚は役に立っていない。と言うキャビを良く見かけます。

要は３枚を如何に密着させるか。ボンドの類では難しいのですね。

一番の方法はサンドイッチ。

右側はアームボードが付くので、そのボードと足の部分のアルミを貫通ネジで締め上げればOKです。

問題は左側。板の寸法に余裕が有れば、左にもボードをつけて右と同じにするのですが余裕が無い。

で、考えた・・・・・？

結論、無理です・・・・・・（汗）。




ジョークです。何とかするのがピンキーガレージ。

答えは真ん中の板に５mmのネジを切ったアルミ棒（旋盤で作りました）を埋め込む。
上はQRKの止めネジで引っ張る。
下側はアルミの足からキャップスクリューで引っ張る。

５mmの細いネジを、上から下迄貫通させたくないのですね。

しかもQRKを止めるのは皿ネジ。皿の５mm、１００mmの長さ。考えたくありません。

結果、埋め込んだネジを上下から引っ張り合う方式にしたのです。

旋盤仕事と木工仕事。どちらもやってしまうピンキーガレージです。
