先日お預かりした、プリアンプの電源。
改造終了。もっとも配線のバインドがまだです。

配線終了してすぐに配線間違いを探しますと、頭の中に組んだ時の残像が残っていて、ミスに気付きにくいものです。

一日置いてチェックです。チェック前にバインドしてしまいますと、配線を追いかけるのが大変。

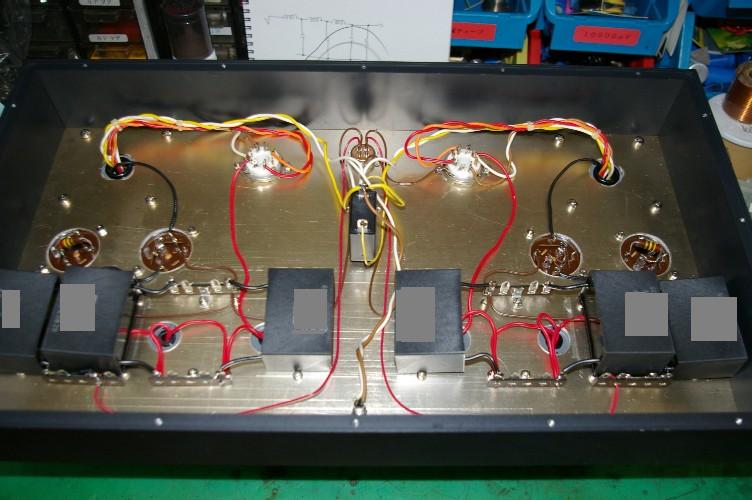

で、この状態なのです。

２０年以上前に組んだ電源ですが、どこにも異常は有りませんでした。

と言って何もしない訳には行きません。

まず、ケミコンは寿命の筈。

更に、当時は手に入らなかった大容量のフィルムコンが、今は手に入ります。

フィルムコンを知ってしまうと、ケミコンには戻れません。

更に当時とアースの取り方も変わって来ています。勿論良い方向へ。

其れを実践しますと、アンプ本体と接続するメタコンの端子数が足らなく成りました。

今までは６Pを１個。今回は４Pと３Pの２個。
分けた理由は４PにはDCが、３PにはACが流れます。

今までは６芯のケーブル１本でしたが、お互いの干渉を嫌って２本に分けました。

電源ヒューズもブレーカーへ交換。

最新電源と同じ構成です。
