昨日はヒーター電圧の測定で時間切れ。

今日はB電源を繋いで、最終チェックです。

電源SWをON。
テスター棒を素早く移動し、各真空管に正常な電流が流れているかを測ります。
１本の真空管に手間取っていると、異常電流の流れている真空管を駄目にしかねません。

さっさと測るのが重要。

で、各真空管。見事計算どおり。なんせ、電源が違うのですから、中々計算通りに行かないのが普通。

要は計算値に対して、チョットずらした抵抗値で組みます。このサジ加減具合は経験で覚えるしか有りません。

電流値が決ればもう安心。これからはユックリと測定。

フォノ入力に１kHzの正弦波を入力します。

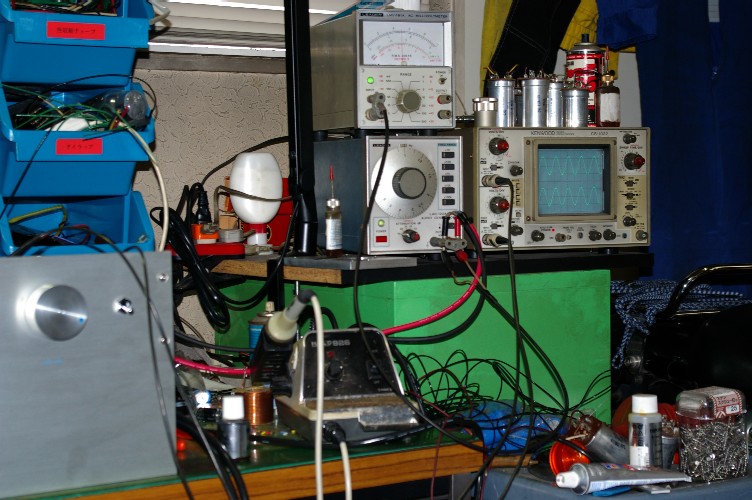

見辛いですが、オシロの波形はイコライザー段の出力波形。
上下（左右ch）の波高値が揃っています。重ねるとピタリ。
ノンNFですから見事。
増幅率は１kHzで４０dB。
このぐらいのゲインは欲しいですね。

出来上がったアンプは、試聴の前にこの様な健康診断が必要です。

耳での好みの前に、まず健康体。
特に、人様に渡すアンプですから。

さあ、これから仕上げ。配線のバインドです。

今日中には完成です。
