今日は朝一番で野暮用。今日頑張れば音が出そうなので、さっさと済まし店へ。

足りなかったコイルを巻き（小容量で助かった）、ネットワークを完成させる。

ナンセ、３ウェイのマルチアンプでのネットワーク。入力が３系統なら出力も３系統。

間違えていないよね・・・・・・。

何度も確認。

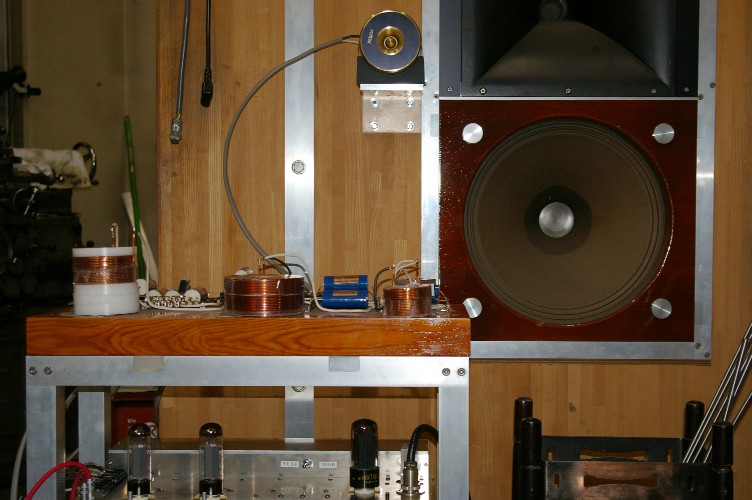

アンプとネットワーク、更にスピーカーユニットへの配線。此処で間違えて低域をツィーターなんぞに加えたらオーマイゴット。

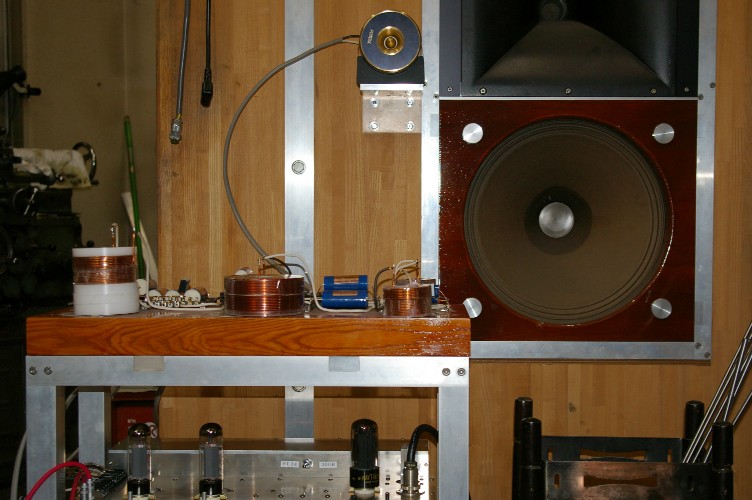

何度もオイロダインの後ろへ行き確認。

真空管の抜けていたウーハー用アンプ（リチャードアレンに使っていた物の改造品）に球を挿し、スピーカー周りの配線は完了。

ウーハーの位相がドライバーと合っているかは1/2の確率。この周波数なら耳で判る。

取り合えず全て同相接続。

ウーハー用アンプの電源極性を確認してから、他のアンプとの接続。

何度味わってもチョット緊張する一瞬です。

特に最近の僕のアンプ。２ch入っているアンプは全て逆相動作。正直、頭がこんがらがった。

まあ、音が出れば判るし・・・・・（汗）。




取り合えず、ウーハー用のアンプだけ電源オン。

無事に鳴り出す。５５０Hzクロスなので人の声なんか殆ど聞こえます。

左右の位相もチェック。中心に定位しているので間違いはない。

続いて左chだけの中高域（ピンキーアンプ）アンプのSWオン。入力ボリュームは全閉。

でも下駄を履かせて有るので音は出ます。ドライバーの音量をウーハーに合わせ徐々に上げる。

ハハハ、ウーハーと逆相。声の上が痩せてしまった。ウーハーだけ逆相に接続変更。

声が自然に。ウンこちらですね。

続いてツィーターも上げる。全体のバランスが取れてくる。

右のピンキーアンプも電源オン。

入力ボリュームの位置を左に合わせる。

まだまだ付帯音（組んだばかりの機器にはよく有る現象）が多いけど、以前よりゆとりの有るなり方を始めた。
成功だな。





僕の方法には不可欠なダミーロード。

今迄は２ウェイでのマルチだったのでハイパスとローパスだけだったのに、今回は３ウェイ。ダミーにもバンドパスが必要です。

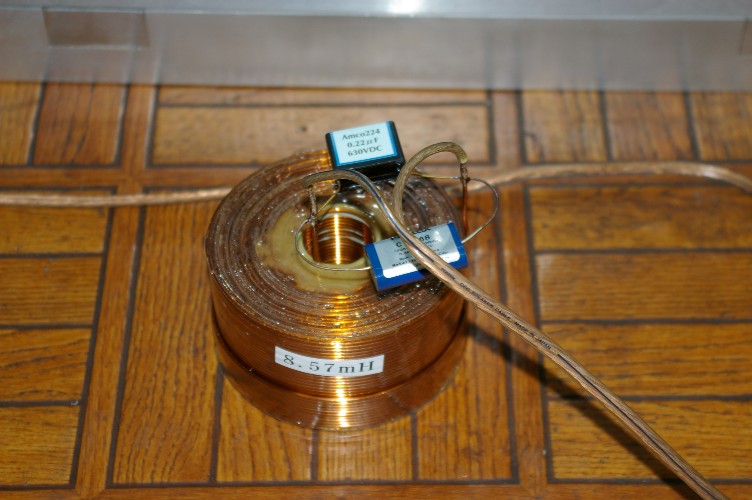

此れはドライバーのダミー。

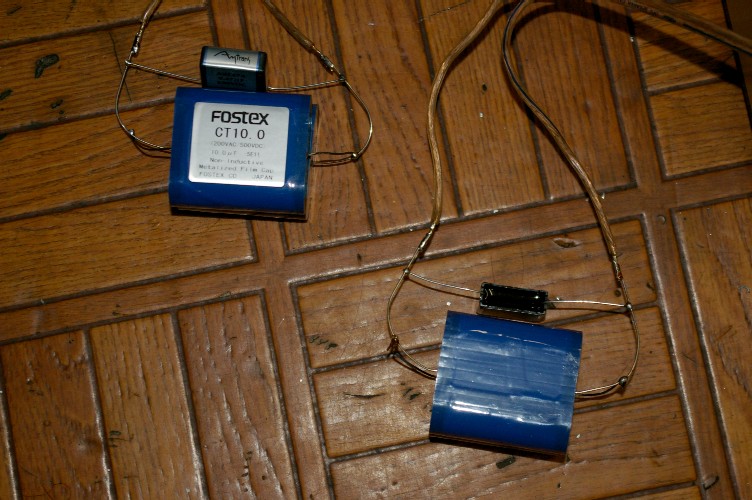

こちらはウーハーに入っているダミー。コンデンサーだけです。

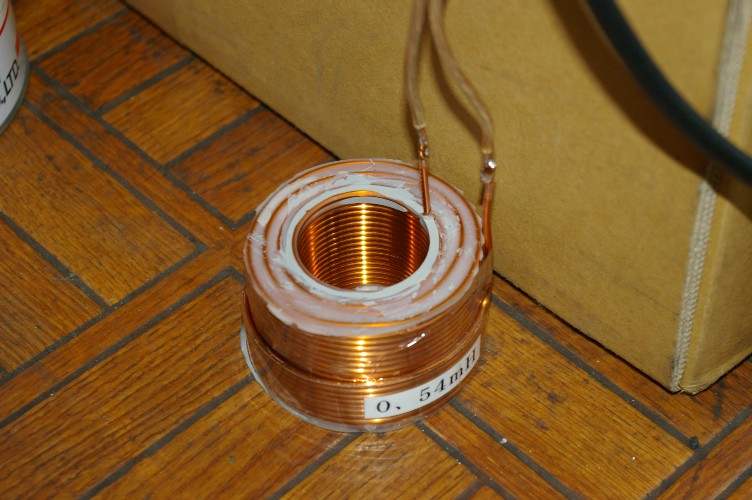

ツィーターのダミー。コイルでツィーターには不要な６kHz以下をショートします。

一般の定電圧駆動のアンプ（定電圧アンプで此れをやるとアンプを壊します）なら必要の無い物ですが、僕のアンプは定電力駆動。

このダミーをつけないとネットワークで切りきれないのです。

このブログを書いている間もレコードは掛かっています。
ドンドン音が変わって来て、かなりニコニコ。

さて、落ち着いたらコア入りコイルの実験です。

追記。
定電圧駆動の問題はこちらにアップして有ります。
基本的にNFを掛けたアンプは定電圧駆動に成ります。

http://hayashilab.syuriken.jp/auteidenatu1.htm
