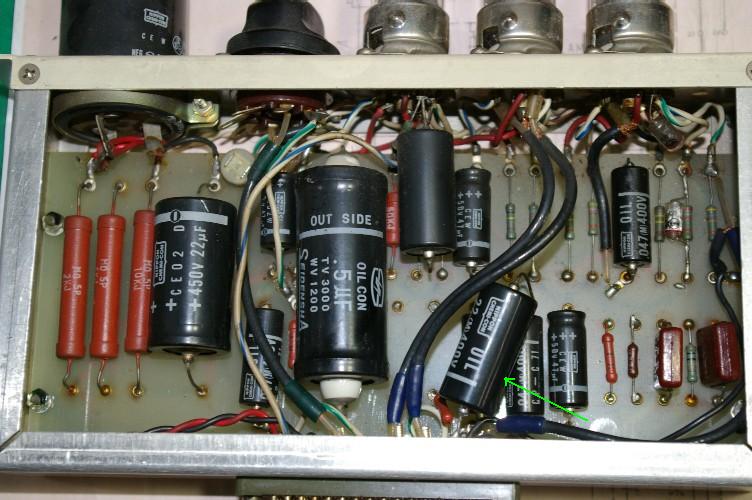

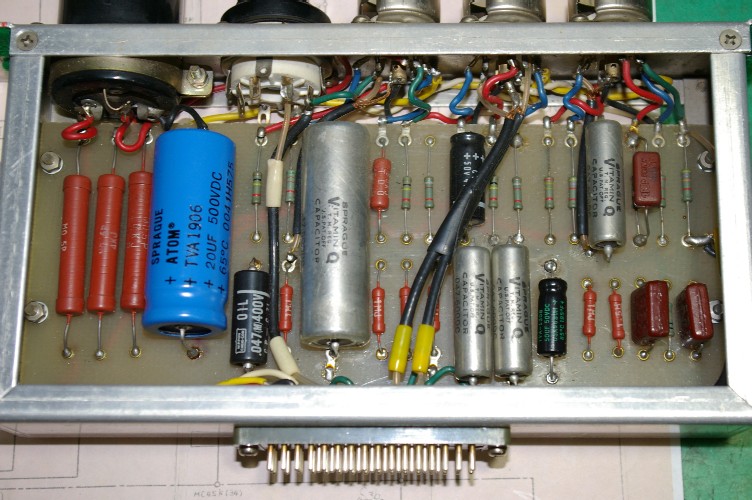

新旧、ユニットの中身です。

気が付きましたでしょうか？新型の方がコンデンサーが１個多いのです。
緑の矢印のコンデンサー。

僕の持っている回路図には、このコンデンサーが書いて有ります。

じゃあ、旧型は何が足りないの？

回路図と配線を追いかけます。此の辺のスリル。下手な探偵小説より面白い。

どこが少ないんだー。

判りました。イコライザーの出力段。
少ない方は、出力のカップリングコンデンサーの後ろからNFを掛けています（２段NFイコライザー回路です）。

でも、この方式ですとイコライザーの負荷がNFループに影響します。

多い方は、出力とNF回路其々に別なコンデンサーを咬ましています。

新しい方が正解ですね。

新しい方は、慌てて追加した様な取り付け方。

この後の、プリント基板に成ってからのU22は、このコンデンサーの取り付けも基板に付いています。

当時の技術者の苦労が判って楽しいですね。
