オンライフのオーバーホールも、昨日いっぱいで終り、息つく暇も無く次の仕事です。

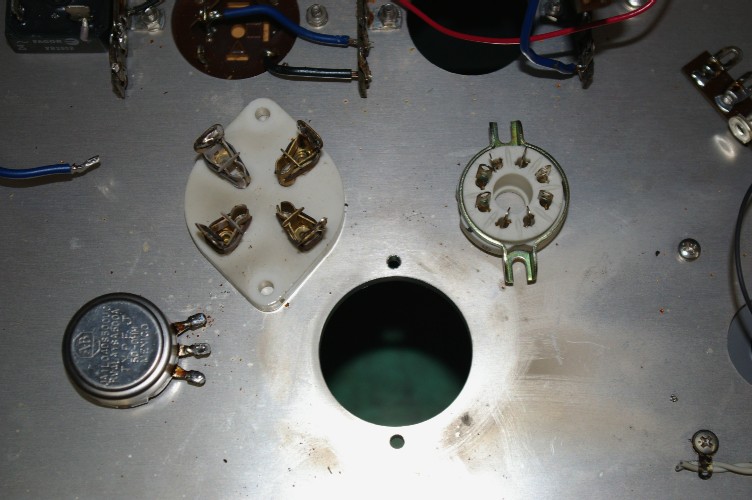

この写真で、何をしようとしているかお判りですよね。
真空管の変更です。

４本足のソケット。
３００B用。
８本足のソケット。
EL３４用。

先日、高域用のアンプをEL３４に換え、好結果の出たお客様の低域用のアンプです。

あまりの変貌に、低域用のアンプもパワー管の交換に成りました。

で、一番の問題。ソケットの大きさが余りにも違い過ぎる。

さてどうしましょう？

僕には旋盤と言う強い味方が・・・・・（笑）。

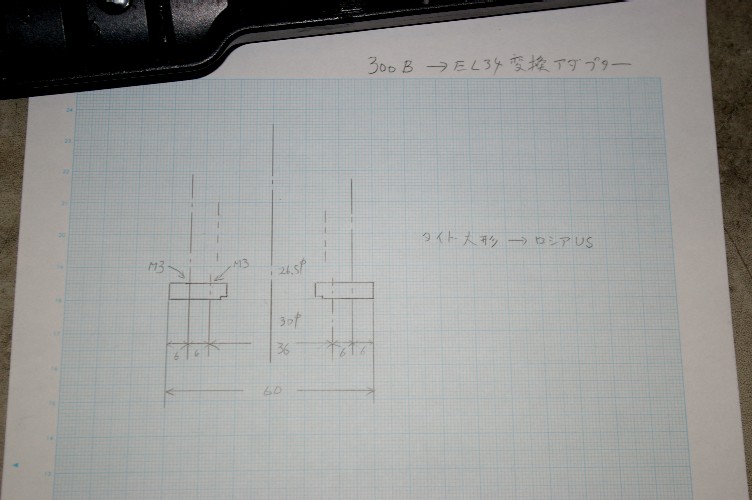

早速、アダプターの作図です。
５mm厚で、作ります。

でも、今回の真空管変更。何で出来るの？って思いませんか。
プレート電圧や電流。負荷インピーダンスは同じでOKですが、一番問題のヒーター（フィラメント）電圧。

３００Bは５V。EL３４は６.３V。・・・・・・？

エー、実はこの電源トランス特注品。ヒーター巻き線は６.３Vで巻いて有ります。

３００Bは交流点火では絶対にハムを発生します。そりゃ無茶苦茶にNFを掛ければ消えるでしょうが、そんなの真空管アンプじゃない。

で、必然的に直流点火。
一般の市販の３００B用の電源トランス。なぜかヒーター巻き線、５Vの物ばかり。交流点火を考えているのですかね？

組んでいる人は判りますよね。５Vの巻き線を整流して５Vを出すのは難しいって。

そう、６.３V巻き線を整流して５Vを出すのなら朝飯前。

勿論６.３Vでなくても、７Vでも大丈夫。
じゃあ、なぜ６.３Vでトランスを作ったのか・・・？

僕の作るアンプの寿命。滅茶苦茶長いです。
２０年以上使われるのは極普通。

で、問題は真空管の寿命。流石にパワー管では２０年は苦しい（A級動作ですから）。
３００Bがご臨終。さて交換。その時に３００Bが世の中から消えていたら・・・・・・。

単に真空管が手に入らないだけで、僕のアンプも使用不能。

此れを避けたかったのです。
３００Bが手に入らないでも、その他の真空管（EL３４、KT８８、６５５０、etc）は手に入るだろう。

その時に苦労しない為の６.３Vでも有ったのです。

このアンプ、作られてから１０数年（２０年近い）。アンプ本体は健康其のもの。

作った時に、今回の様な理由でのパワー管変更は考えていませんでしたね（笑）。
怪我の功名です。
