少しずつながら進んでいますアームの製作。外注へ出す部品の切削が終り、アルマイトとメッキの上がってくる間に次の作業です。

もう何度もやりましたが、相変わらず緊張する焼き嵌め。
この作業中は、絶対に人とは会えませんし電話なんてトンでもない（笑）。

イエ冗談ではなく、０,１秒の勝負ですので、この作業を見た方は一人もいません。

この作業の予定日には、ご来店はお断り。其のぐらい緊張する仕事なのです。一瞬の油断で数日掛かった作業が一瞬でパーに成るのですから。

もう内容はご存知と思います。

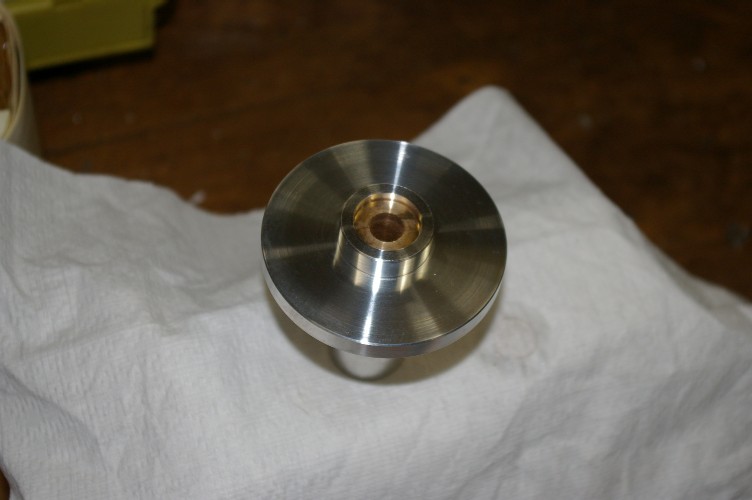

アルミのベースの中に砲金のスリーブを入れるのですが、接着剤の類は使いたくありません。

一番良い方法が焼き嵌め。

アルミのベースは２３０℃まで暖めます。ベースの内径は１４mmジャスト。

中に入れる砲金スリーブは冷凍室で冷却。スリーブの外径１４,０２mm。誤差は5/1000mm以内。

つまり常温では穴よりスリーブの方が大きいのですから入りません。
熱膨張を利用するのです。
２３０℃まで暖めますと、するりと入るのです。



と言って、一瞬で入れないと途中で止まりオーマイゴット。

ハイ、全てパーです。
で、ほんの少々残しで止まった場合・・・・・・。

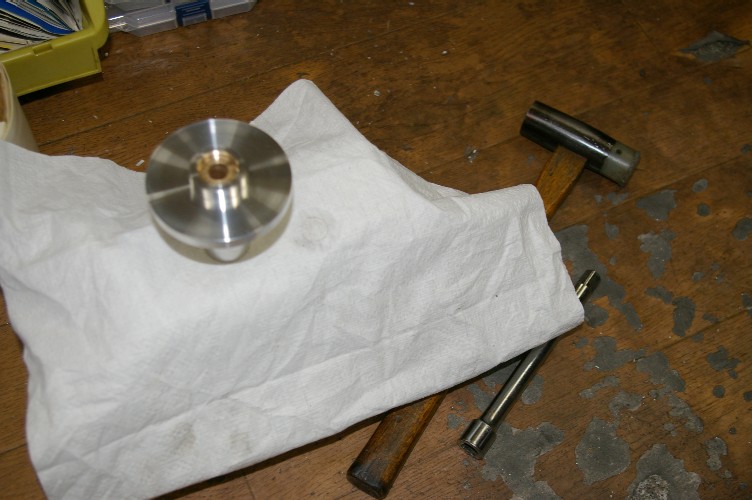

その時の用意のハンマーとシャフト。
今日も使わずに済みました。




追記。
一般の焼き嵌め。内側に入れる金属は鉄が多いです。理由は簡単、鉄は熱膨張係数が小さいので、入れるのに失敗しても、再加熱すると外れるのです。
僕の場合は砲金。銅合金ですので鉄よりもはるかに熱膨張係数が大きい。結果再加熱しても抜けないんですね。
更に難しくしているのがサイズ。径の大きな物ほど膨張しますので、隙間はユルユル。
僕の様に１０mm前後での焼き嵌めは膨張する寸法が小さいので、最初の寸法にシビアさが要求されるのです。

バイクのアルミシリンダーと鋳鉄スリーブ、楽だろうなー。
