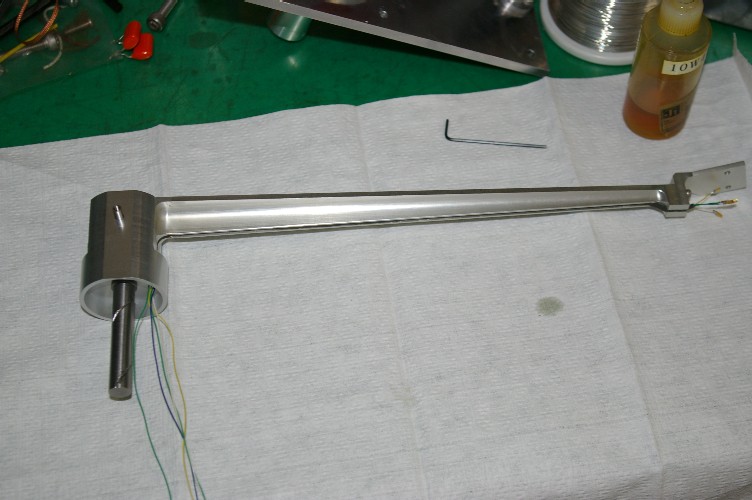

昨日まで改造をしていたQRKへ取り付けるアームです。

機械加工は終わっていましたが、組み立てはまだ。
今終わったのが、アームの内部配線。

一般のアームは縦シャフトが中空に成っており、その内部を配線が通ります。

僕のアームは其れを嫌いました。機械強度を十分に稼ぐのが無理な方式だからです。

僕のアームの縦シャフト。１０mmの４５C（炭素鋼）です。

しかもアーム本体もパイプ構造では有りませんから、配線処理には悩みました。

SPUを前提に考えたアームですので、配線材も出来るだけ太いものを・・。

で、太くすると、線材の捩れ抵抗でアーム感度に問題が起きます。
あちらを立てるとこちらが立たない。
トーンアームの設計って、狭い間隔のバランスを如何に取るかに掛かっています。

僕のアームの断面はT型。下側の縦部分の中心に２mm幅の溝を掘って、其処に配線を通します。

で、この配線。外径３mmの４芯シールド線。
３mmの配線を２mmの溝に押し込むのです。

なぜかですか？

アーム本体の共振防止の為です。
配線材を通さないアームを叩くと共振音が尾を引きますが、配線を入れると尾を引きません。

配線材にダンプ効果を持たせた設計なのです。

色々と知恵を絞ったお陰で、１０年以上作り続けても、新型がまだ出来ません（笑）。
