少しずつ、仕上がってきている、ヘッドアンプの電源。

小信号を扱う部分ですから、B電圧も低め。
１００V巻き線をチョークインプットで使いますので、略８０Vの電圧です。

此処で問題。僕の愛用のコンデンサー。耐圧が５０Vなんですね。

最近の国産品は丈夫だから気にせず使います（ウソウソ）。
困りますよね。気に入ったコンデンサーに使える耐圧が無いと言うのは・・。

こんな時の対策、皆さんはどうします？

僕は二つのコンデンサーをシリーズに繋ぎます。
こうすると、容量は半分に成りますが、耐圧は倍に。

つまり、今回使っているコンデンサーは１００μ、５０Vですので、５０μ、１００Vのコンデンサーが出来上がります。

此処で問題。二つのコンデンサー。まったく同じ電気特性でしょうか？
有り得ません。と言う事は、二つのコンデンサーに同じ電圧の掛かる保障が無いんですね。

片側に５０Vもう片方に３０V掛かるかも知れないんです。
５０V掛かっている方は、チョット冷汗を・・・。

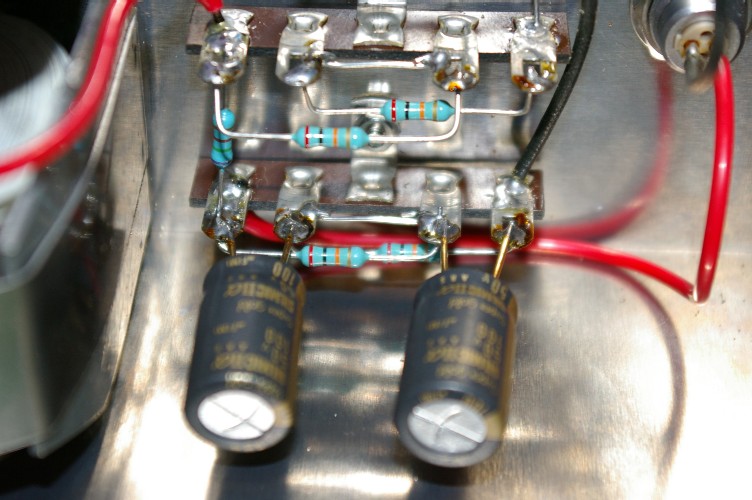

で、写真の抵抗です。２０kΩが其々のコンデンサーにパラに入っています。
こうすると、二つの抵抗の分圧回路で、二つのコンデンサーに同じ電圧が掛かります。
１MΩ等でも良いのですが、低い抵抗の方が電圧の分配が安定します。
１mAも流せば安定します。
今回は２mA流しています。電流値が多い程電圧は安定しますので、電源の余裕との兼ね合いで決めます。

この抵抗はブリーダー抵抗の働きもしますので、一石二鳥です。
