他社製品の悪戯を頼まれました。若干のハムを引くそうです。品物はチャンネルデヴァイダー。
元々引いていたらしいのですが、今迄使っていたパワーアンプのゲインがかなり小さかったので目立たずに済んでいました。今回パワーを入れ替え、標準的なゲインのアンプに成った為、チャンデバのノイズが目立って来た様です。
兎に角データーを取らない事には始まりません。
５ｃｈの出力が左右ですから１０ｃｈの出力が有ります。単にオシロに繋いでしまうと、受け側のインピーダンスが高過ぎ、実際の使用条件とは違ってしまいます。
一般のアンプの受けは１００ｋΩ。

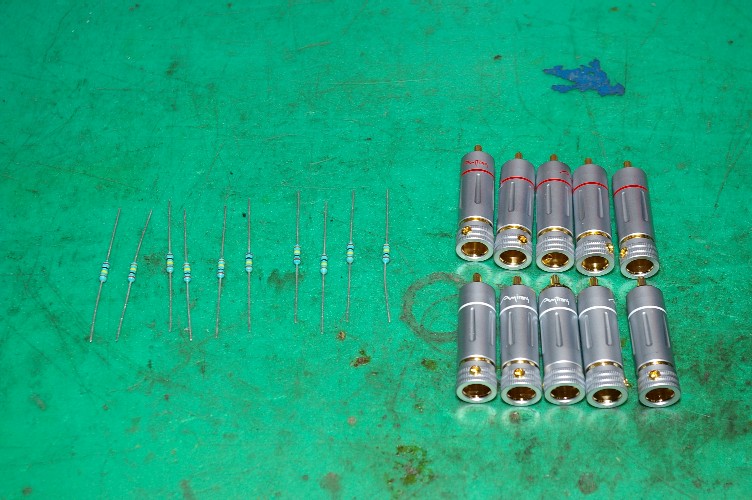

１００ＫΩのダミー抵抗を１０個作らなければ成りません。

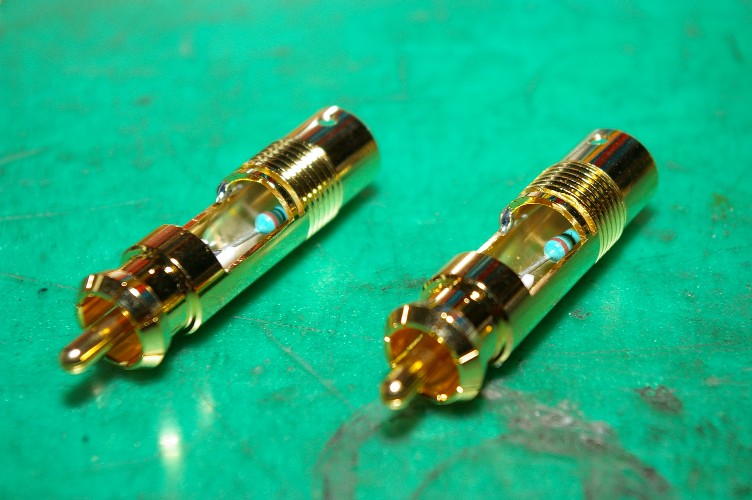

大き目のピンジャックの中に１００ＫΩの抵抗を入れる事にしました。




完成したダミーロードです。ピンジャックが大きく金属でシールドされていますので、とても使いやすいです。
