昨年の１０月ごろに発注した大量のトランス。
年が明けてヤット入荷。
本当に海外のメーカー。納期を約束どおり守ってくれる事は略ない。
日本のメーカーとの付き合いだけの人達には、絶対に理解不能。
２～３ヶ月待ち、なんて極普通。
止めたいんだけど、これに見合う性能のトランスが国産には見当たらず・・・・。

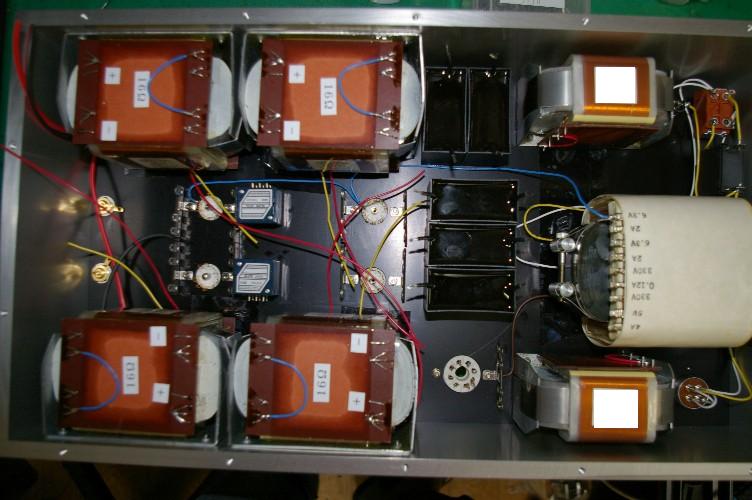

ヤット製作開始。これだけのトランスが入ります。
実は更に入力トランスが２個入るんですね。
重量は、チョット持ちたくない重さ。
こんなに大袈裟なのに、２チャンで使うと片ch４W弱。
そう言えば、昔流行った１Ｗ辺りいくらのコストパフォーマンス戦争。
全然お呼びではないアンプです（笑）。

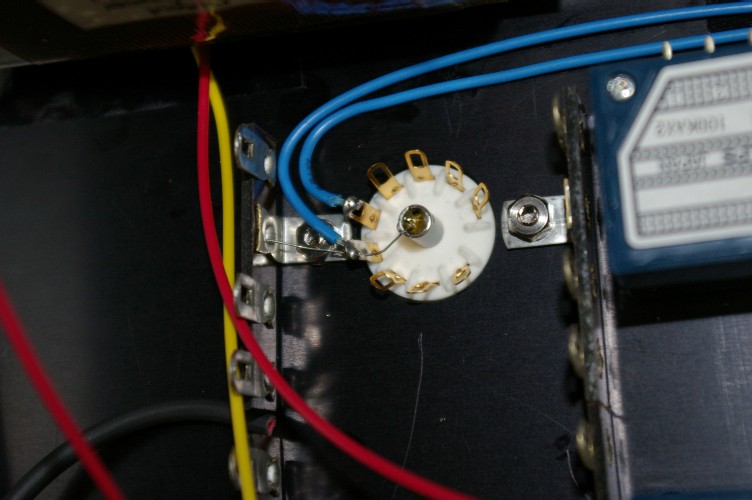

このアンプの真空管ヒーター配線。
ブルーの配線がヒーター線です。
片側を細い（本当に極細）錫メッキ線でシャシに落としています。
ヒーターをAC点火する場合、ハムバランサー（傍熱管では要らない）を使わない限り、片側をシャシアースしますが・・・・・・・・。
殆どの方が、電源トランス側でシャシアース。
まあ、パワーアンプではハムは出ませんが、真空管側で落とすのが正解。
ノンNFで真空管ヘッドアンプを作れば、イヤでも理解出来ます（笑）。
で、其の配線癖が出来てしまい、この様なアンプも基本を守らないと気が済まないのです。
自分では病気と思っています。
年が明けてヤット入荷。
本当に海外のメーカー。納期を約束どおり守ってくれる事は略ない。
日本のメーカーとの付き合いだけの人達には、絶対に理解不能。
２～３ヶ月待ち、なんて極普通。
止めたいんだけど、これに見合う性能のトランスが国産には見当たらず・・・・。
ヤット製作開始。これだけのトランスが入ります。
実は更に入力トランスが２個入るんですね。
重量は、チョット持ちたくない重さ。
こんなに大袈裟なのに、２チャンで使うと片ch４W弱。
そう言えば、昔流行った１Ｗ辺りいくらのコストパフォーマンス戦争。
全然お呼びではないアンプです（笑）。
このアンプの真空管ヒーター配線。
ブルーの配線がヒーター線です。
片側を細い（本当に極細）錫メッキ線でシャシに落としています。
ヒーターをAC点火する場合、ハムバランサー（傍熱管では要らない）を使わない限り、片側をシャシアースしますが・・・・・・・・。
殆どの方が、電源トランス側でシャシアース。
まあ、パワーアンプではハムは出ませんが、真空管側で落とすのが正解。
ノンNFで真空管ヘッドアンプを作れば、イヤでも理解出来ます（笑）。
で、其の配線癖が出来てしまい、この様なアンプも基本を守らないと気が済まないのです。
自分では病気と思っています。
[0回]
トラックバック() | コメント(2)
チャンデバ欲しい～
カスラ うむむ…RK27？
ハンダ鏝ルーキーにとってチャンデバほんとうに難しいです。6dbのパッシブだからCとRだけで簡単、おまけに安いし、音も素直らしい…と想い込むでの自作開始。ところが、インピーダンスマッチングが取れないと音がおかしいし、何より単純な分、素子そのものの癖というかCとR他パーツテストの趣。純抵抗負荷ばかりか立派な容量負荷だから前段（プリ）のドライブ能力がとわれ、後段の入力インピーダンスの制限を受けるという当たり前を身を持って体験するはめに…。
ところで、ピンキーさん、あのヘッドアンプの構成で、CD やFMチューナ、PC他の脆弱な出力を受ける（単管で出力トランスしょっててゲインは極めて小さめ）ライン入力用バッファ、つまりプリプリって、出来ますかね？
この新作デバイダーも勿論欲しいですが…また貯金目標額のハードルが上がってしまいました
無題
ピンキー パッシブ型の場合は送り出しのインピーダンスが十分に低く、受け側が十分に高く有りませんと・・。
特にバンドパスに成りますと、尚更です。
で、僕はパワー管を使い、出力インピーダンスを１０Ω程度にしていますので、何でも来い、状態です（笑）。
必要なゲインと扱う信号レベル、其れとこれへ入れる機器の出力インピーダンス、受ける機器の入力インピーダンスを教えてもらえれば、まず作れると思います。
僕への直メールで結構ですよ。
カスラ うむむ…RK27？
ハンダ鏝ルーキーにとってチャンデバほんとうに難しいです。6dbのパッシブだからCとRだけで簡単、おまけに安いし、音も素直らしい…と想い込むでの自作開始。ところが、インピーダンスマッチングが取れないと音がおかしいし、何より単純な分、素子そのものの癖というかCとR他パーツテストの趣。純抵抗負荷ばかりか立派な容量負荷だから前段（プリ）のドライブ能力がとわれ、後段の入力インピーダンスの制限を受けるという当たり前を身を持って体験するはめに…。
ところで、ピンキーさん、あのヘッドアンプの構成で、CD やFMチューナ、PC他の脆弱な出力を受ける（単管で出力トランスしょっててゲインは極めて小さめ）ライン入力用バッファ、つまりプリプリって、出来ますかね？
この新作デバイダーも勿論欲しいですが…また貯金目標額のハードルが上がってしまいました
無題
ピンキー パッシブ型の場合は送り出しのインピーダンスが十分に低く、受け側が十分に高く有りませんと・・。
特にバンドパスに成りますと、尚更です。
で、僕はパワー管を使い、出力インピーダンスを１０Ω程度にしていますので、何でも来い、状態です（笑）。
必要なゲインと扱う信号レベル、其れとこれへ入れる機器の出力インピーダンス、受ける機器の入力インピーダンスを教えてもらえれば、まず作れると思います。
僕への直メールで結構ですよ。
この記事へのコメント
うむむ…RK27？
ハンダ鏝ルーキーにとってチャンデバほんとうに難しいです。6dbのパッシブだからCとRだけで簡単、おまけに安いし、音も素直らしい…と想い込むでの自作開始。ところが、インピーダンスマッチングが取れないと音がおかしいし、何より単純な分、素子そのものの癖というかCとR他パーツテストの趣。純抵抗負荷ばかりか立派な容量負荷だから前段（プリ）のドライブ能力がとわれ、後段の入力インピーダンスの制限を受けるという当たり前を身を持って体験するはめに…。
ところで、ピンキーさん、あのヘッドアンプの構成で、CD やFMチューナ、PC他の脆弱な出力を受ける（単管で出力トランスしょっててゲインは極めて小さめ）ライン入力用バッファ、つまりプリプリって、出来ますかね？
この新作デバイダーも勿論欲しいですが…また貯金目標額のハードルが上がってしまいました
ハンダ鏝ルーキーにとってチャンデバほんとうに難しいです。6dbのパッシブだからCとRだけで簡単、おまけに安いし、音も素直らしい…と想い込むでの自作開始。ところが、インピーダンスマッチングが取れないと音がおかしいし、何より単純な分、素子そのものの癖というかCとR他パーツテストの趣。純抵抗負荷ばかりか立派な容量負荷だから前段（プリ）のドライブ能力がとわれ、後段の入力インピーダンスの制限を受けるという当たり前を身を持って体験するはめに…。
ところで、ピンキーさん、あのヘッドアンプの構成で、CD やFMチューナ、PC他の脆弱な出力を受ける（単管で出力トランスしょっててゲインは極めて小さめ）ライン入力用バッファ、つまりプリプリって、出来ますかね？
この新作デバイダーも勿論欲しいですが…また貯金目標額のハードルが上がってしまいました
パッシブ型の場合は送り出しのインピーダンスが十分に低く、受け側が十分に高く有りませんと・・。
特にバンドパスに成りますと、尚更です。
で、僕はパワー管を使い、出力インピーダンスを１０Ω程度にしていますので、何でも来い、状態です（笑）。
必要なゲインと扱う信号レベル、其れとこれへ入れる機器の出力インピーダンス、受ける機器の入力インピーダンスを教えてもらえれば、まず作れると思います。
僕への直メールで結構ですよ。
特にバンドパスに成りますと、尚更です。
で、僕はパワー管を使い、出力インピーダンスを１０Ω程度にしていますので、何でも来い、状態です（笑）。
必要なゲインと扱う信号レベル、其れとこれへ入れる機器の出力インピーダンス、受ける機器の入力インピーダンスを教えてもらえれば、まず作れると思います。
僕への直メールで結構ですよ。
