さあ、明日の準備です。出力の負荷を８Ωで組んでいますので、１０Wに合わせて１６Ωへ変更です。

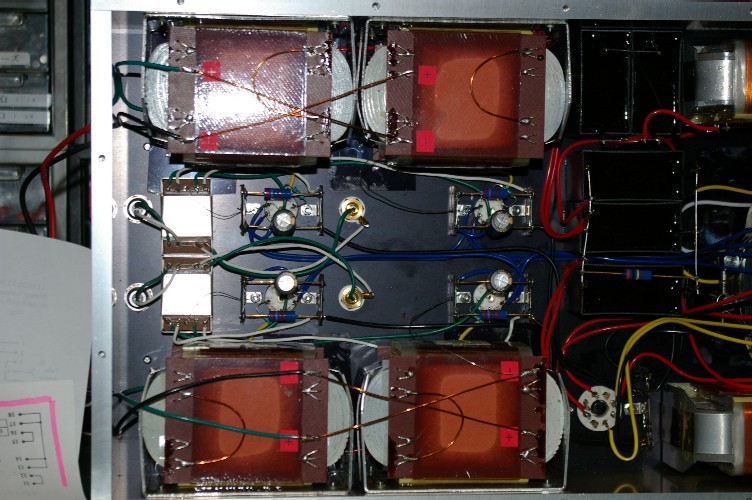

で、僕のアンプは二個の出力トランスの二次側をパラっています。それで１６Ω負荷に合わせると言う事は・・・・・・・。
各トランスの負荷を３２Ωにしないといけないんですね。
オイオイ。そんな・・・・・・・。
エー、僕愛用のトランス。二次側は８組のコイルの組み合わせでインピーダンスを調整しています。
８Ωの場合。４組をシリーズ接続。シリーズにした二組をパラっているんですね。
と言う事は、８組全てをシリーズ接続すれば３２Ω。
実際に其の接続も、インピーダンスの表示は無いですが、接続表に載っています。
いけるんですね、３２Ω。
で、此処でトランスの問題。
先の８Ωの接続。４組をシリーズ。其れが二組出来ていますね。
この４組のシリーズ、片方だけでのインピーダンスはいくつでしょう？
アンプを弄っている方なら此の辺を理解していませんと、トランス接続は難しいですね。
答えは８Ωです。え、４Ωじゃないの？違います８Ωです。
で、この８Ωのコイル二組をパラっても８Ωなのです。
此の辺を理解していないで、平気でトランス結合アンプを売っているところも有りますね。
同じコアの上でパラった場合、要は巻線の断面積が倍に成った事と同じなのですね。ですからDCRは半分に成りますが、インピーダンスは変りません。
今度はシリーズにすると・・・・・・。二乗に成ります。つまり倍の二乗、４倍です。
トランスのインピーダンスは、巻き数比の二乗倍なんですね。
と言う事なので、昇圧比の高いトランスは、前段の出力インピーダンスが十分に低くないと高域特性が悪化します。
今回のアンプ。入力トランスの昇圧比は１：４ですから、初段管の入力インピーダンスに対して、アンプの入力インピーダンスは1/16に成ります。
ですから、初段管を使わないでトランスで昇圧したアンプには、其の前のアンプの出力インピーダンスは十分に低いものが必要です。
僕のチャンデバでしたら数Ωで送り出せますので、完全にOK。
ビンテージの管球アンプでは苦しいでしょうね。
