最近チョクチョクアップしているアースラインの話し。

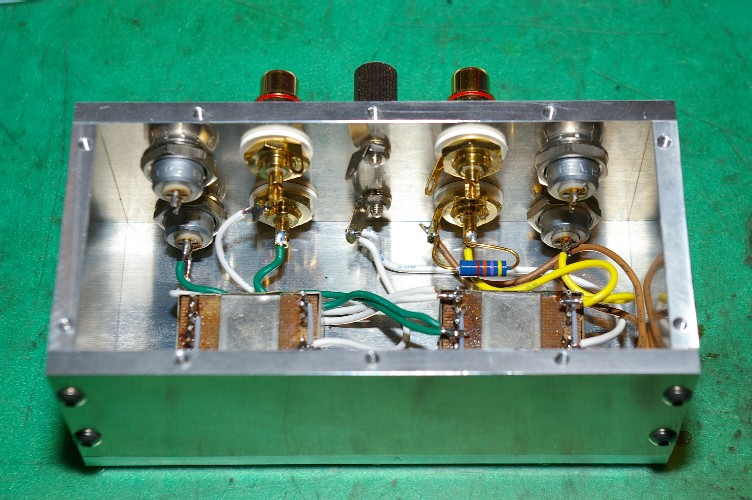

丁度今作っているMCトランスが片ｃｈだけ配線完了。この状態だと見易いかな？でのアップです。
チョットややこしいのが、入出力ともピン、レモ両方使える様に成っています。切り替えSW等は付けずに単に差し替えで使えるようにして有ります。
配線の色分けは
一次ホット　　緑
一次コールド　白
二次ホット　　黄
二次コールド　茶
アースライン　白

二次側には４７ｋΩが負荷に入っていますが、此れは使うカートリッジ、接続されるプリの入力インピーダンスで変わります。
一次側のコールドはシャシアースをして有りますが、二次巻き線はシャシに対してフローティングです。
この配線はトランスによって変わることは有りません。
トランスにはホット、コールドの指示がして有ります。交流を扱うのですから間違っても平気な様な気がしますがNGです。f特を測ると一目瞭然。コイルには巻き始めと巻き終わりが有り、コイルの両端子が同じ条件ではない事が原因です。
正しい配線をしていないのが原因で、低い評価を受けているトランスを見ると忍びないですネ。

内緒の話。書きたくは無いのですが、このトランス、店の試聴用。僕の性格でその様な物はけっこう平気で手抜きをする。で、其のトランスを視聴用に貸し出し。でも其の音で納得してもらい新しく作って納品。勿論正規に納品する物は手抜きをしません。
すると、お客様の反応は『？』そうですよね、後からの方が音が良いのですから。
先日納めさせて頂いたお客様には『ピンキーさんって、不思議な人ですね。』って言われましたが、この逆は絶対に有っては成ら無いと考えています。で、其の為の手抜きです（言い訳見え見え）。
で、其の手抜きのトランスを先日収めた物と同じにする為に、作り直しているのです（汗）。正直、あんなに音が違うとは・・・・・・・・。
