今日はチョイ辛口に（何時もか、汗）。

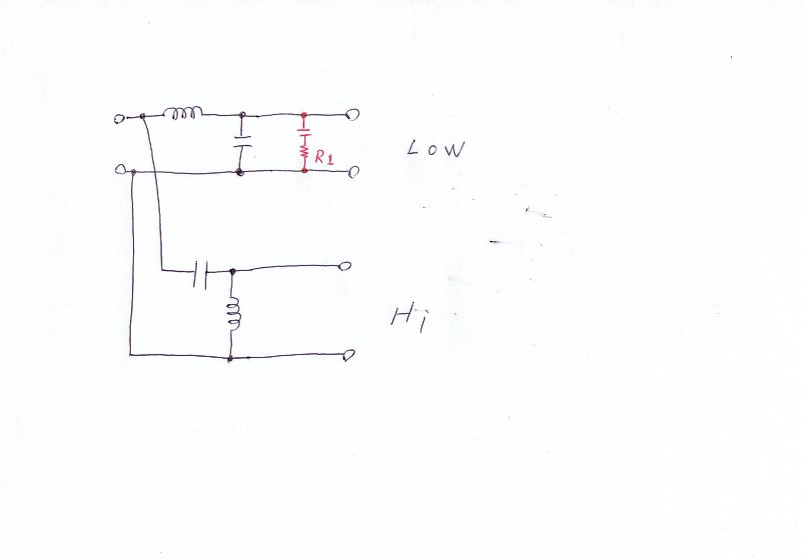

上記の図面、典型的な２ウェイのネットワーク。標準的な１２dB/octの回路です。
で、赤で書いて有る抵抗とコンデンサー。チョットかじった方ならご存知の、インピーダンス補正回路。
コーン型ユニットだけに必要です（コンデンサースピーカーは逆カーブが必要かも？、笑）
コーン型ユニット。周波数でのインピーダンス変動が大きく、特に高域に向かうと、とてつもなくインピーダンスが上がるのですね。
それを補正する為に、パラにコンデンサーを入れて高域の上昇を抑え様との考えです。
R1は高域でのインピーダンスの下がり過ぎを防ぐ為の抵抗。
上手く出来た回路と思いますか？
僕はこの回路が大嫌い。絶対に入れません。
よく考えましょう。確かにアンプ側から見たら、インピーダンス変動が抑えられ、アンプは設計どおりの動作をし易く成ります。
でもね・・・・・・。
ウーハーに加えられるべき高域成分は、コンデンサーでカット。
アンプから出た信号は、全てスピーカーに加えないと・・・・。
つまり、アンプの設計者は、スピーカーのインピーダンス変動を嫌うのですね。
で、スピーカー屋さんに無理を言った。『オイ、インピーダンスのフラットなスピーカーを作れよ。』
アノネー。スピーカーは今の構造を根本的に変えない限り、インピーダンス変動は出るんだよ。
だったら、インピーダンス変動に目茶強いアンプを作れば良いだけじゃないか。自分の腕を棚に上げて、スピーカー屋さんに責任転嫁。
第一、定電圧駆動アンプなんかにしちゃうから、インピーダンス変動に弱く成っちゃうのに。
過去の名機と言われているスピーカー。インピーダンス変動に対する小手先の誤魔化しをしていません。
結果、定電圧駆動の最近のアンプでは丸っ切り鳴らせない。
その辺の意味を勘違いしている輩が、昔のスピーカーは昔のアンプで無いと鳴らない。なんてしたり顔。
昔のアンプは定電圧駆動で無かっただけなのに。
今の技術で、定電圧駆動を目指さないアンプ。昔のスピーカーも現在のスピーカーもキッチリと鳴らせます。
上記の図面、典型的な２ウェイのネットワーク。標準的な１２dB/octの回路です。
で、赤で書いて有る抵抗とコンデンサー。チョットかじった方ならご存知の、インピーダンス補正回路。
コーン型ユニットだけに必要です（コンデンサースピーカーは逆カーブが必要かも？、笑）
コーン型ユニット。周波数でのインピーダンス変動が大きく、特に高域に向かうと、とてつもなくインピーダンスが上がるのですね。
それを補正する為に、パラにコンデンサーを入れて高域の上昇を抑え様との考えです。
R1は高域でのインピーダンスの下がり過ぎを防ぐ為の抵抗。
上手く出来た回路と思いますか？
僕はこの回路が大嫌い。絶対に入れません。
よく考えましょう。確かにアンプ側から見たら、インピーダンス変動が抑えられ、アンプは設計どおりの動作をし易く成ります。
でもね・・・・・・。
ウーハーに加えられるべき高域成分は、コンデンサーでカット。
アンプから出た信号は、全てスピーカーに加えないと・・・・。
つまり、アンプの設計者は、スピーカーのインピーダンス変動を嫌うのですね。
で、スピーカー屋さんに無理を言った。『オイ、インピーダンスのフラットなスピーカーを作れよ。』
アノネー。スピーカーは今の構造を根本的に変えない限り、インピーダンス変動は出るんだよ。
だったら、インピーダンス変動に目茶強いアンプを作れば良いだけじゃないか。自分の腕を棚に上げて、スピーカー屋さんに責任転嫁。
第一、定電圧駆動アンプなんかにしちゃうから、インピーダンス変動に弱く成っちゃうのに。
過去の名機と言われているスピーカー。インピーダンス変動に対する小手先の誤魔化しをしていません。
結果、定電圧駆動の最近のアンプでは丸っ切り鳴らせない。
その辺の意味を勘違いしている輩が、昔のスピーカーは昔のアンプで無いと鳴らない。なんてしたり顔。
昔のアンプは定電圧駆動で無かっただけなのに。
今の技術で、定電圧駆動を目指さないアンプ。昔のスピーカーも現在のスピーカーもキッチリと鳴らせます。
[4回]
トラックバック() | コメント(8)
無題
山ちゃん い・い・いつもより辛口・・・・汗
何かあったんですか？笑
無題
ピンキー 遠慮に疲れた（汗）。
無題
通りすがり インピーダンス補正はアンプのためいれているわけではなく、クロスオーバーネットワークためにいれているのでは？
高域でウーファーのインピーダンスが上昇すると、ローパスフィルターでの落ち方が悪くなるらです。
無題
ピンキー 成る程、そう言う見方も出来ますね。
と言いながら近々実測してみます。
この辺６dBか１２dBかでも違ってくるはずで・・。
と言うか６dBって殆どスルーのネットワークですよね。
で、通りすがりさん、机上の理論じゃなく実測をしてみましたか？
無題
素浪人 アンプは定電圧が理想ではないかと思うのですが。
定電圧アンプが、スピーカーのインピーダンス変動に強いのでは？
アンプのドライブ能力は、ダンピングファクターを大きくすれば、よくなると思うのですが。
無題
ピンキー 素浪人さん。
http://hayashilab.syuriken.jp/auteidenatu1.htm
此処を読んでください。
ダンピングファクターもボイスコイルにDCRが有りますから、アンプ側の出力インピーダンスをどんなに下げても無駄なんです。
無題
ひろちゃん はじめまして。
古い記事へのコメント、失礼します。
スピーカーのインピーダンス補正に疑問を持ち、検索で辿りつきました。この記事がドンピシャの回答です。胸のすく思いです。
有難うございました。
無題
ピンキー ひろちゃんさん。
此れからもチョクチョク遊びに来て下さい。
山ちゃん い・い・いつもより辛口・・・・汗
何かあったんですか？笑
無題
ピンキー 遠慮に疲れた（汗）。
無題
通りすがり インピーダンス補正はアンプのためいれているわけではなく、クロスオーバーネットワークためにいれているのでは？
高域でウーファーのインピーダンスが上昇すると、ローパスフィルターでの落ち方が悪くなるらです。
無題
ピンキー 成る程、そう言う見方も出来ますね。
と言いながら近々実測してみます。
この辺６dBか１２dBかでも違ってくるはずで・・。
と言うか６dBって殆どスルーのネットワークですよね。
で、通りすがりさん、机上の理論じゃなく実測をしてみましたか？
無題
素浪人 アンプは定電圧が理想ではないかと思うのですが。
定電圧アンプが、スピーカーのインピーダンス変動に強いのでは？
アンプのドライブ能力は、ダンピングファクターを大きくすれば、よくなると思うのですが。
無題
ピンキー 素浪人さん。
http://hayashilab.syuriken.jp/auteidenatu1.htm
此処を読んでください。
ダンピングファクターもボイスコイルにDCRが有りますから、アンプ側の出力インピーダンスをどんなに下げても無駄なんです。
無題
ひろちゃん はじめまして。
古い記事へのコメント、失礼します。
スピーカーのインピーダンス補正に疑問を持ち、検索で辿りつきました。この記事がドンピシャの回答です。胸のすく思いです。
有難うございました。
無題
ピンキー ひろちゃんさん。
此れからもチョクチョク遊びに来て下さい。
