ヘッドアンプのシャシは出来上がりましたが、重要部品を・・・・・。
此れを作らないと、真空管が収まりません。
なんせ、このヘッドアンプ。真空管ソケットを使いません。かなり思い切った方法です。
真空管をアルミブロックでサンドイッチ。そのブロックをソルボセイン（防振ゴム）でシャシからフローティング。
真空管の足には、直接接続ピンを・・。真空管ソケットの重量まで嫌った設計なのです。
今迄は、出来上がったアンプ内部の写真だけでしたから、この真空管押さえは初登場。

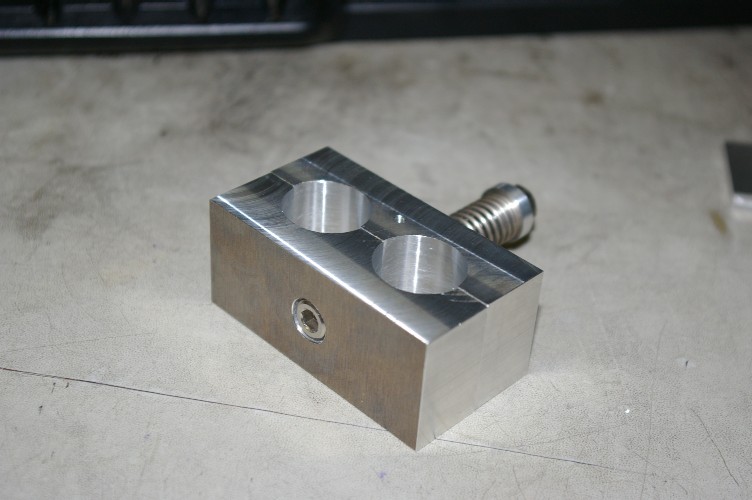

この写真で、構造がお解かりでしょうか？
二つのブロックをスプリングで押し付け合い、真空管を挟むと言う方法です。
昔はスプリングを使わないで、ブロックをネジ止めしていました。この時の、ネジの締め加減が難しいのですね。
チョットのトルクオーバーでパキン（真空管が割れるのです）。
何本割りましたか？（汗）。
で、この様の方法に変更。

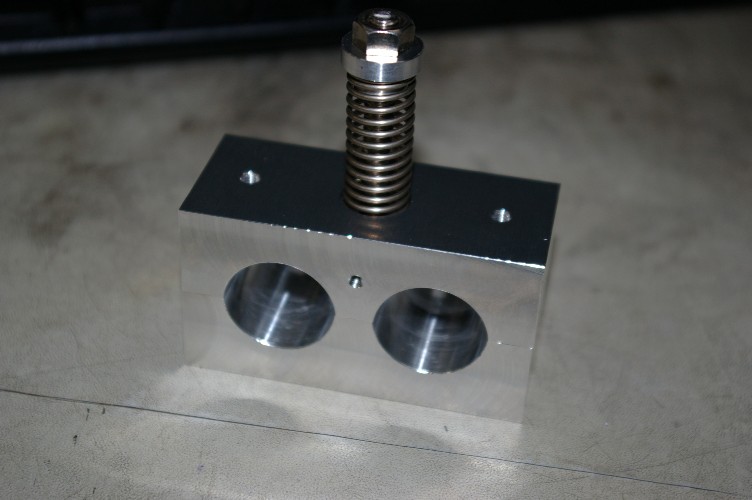

裏側からの写真。キャップスクリューの頭が見えますね。
このスクリュー。反対側まで貫通していて先端にナット。
そのナットとブロックの間にスプリングを挟み、ブロック同士を挟みつけます。

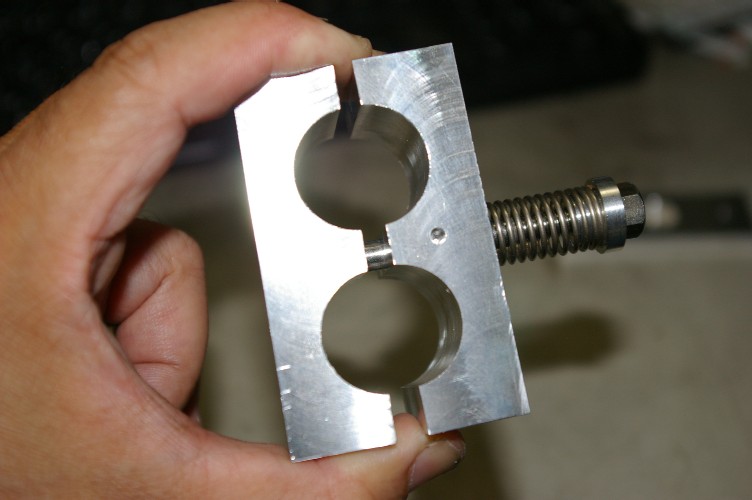

指で強引に開くと、こんな感じです。結構強いスプリングなのですが、真空管の破損はゼロに成りました。
失敗を繰り返しながら、新しいアイディアが浮かんでくるのです。
今回は、このブロックと真空管の間に、ニッケルフェルトを挟みこむつもりです。
そのニッケルフェルトの厚み分だけ、ブロックの穴径を大きくしました。
簡単に大きくしました。なんて書いていますが、勿論それに合ったサイズの刃を購入。
失敗したら授業料です（汗）。
此れを作らないと、真空管が収まりません。
なんせ、このヘッドアンプ。真空管ソケットを使いません。かなり思い切った方法です。
真空管をアルミブロックでサンドイッチ。そのブロックをソルボセイン（防振ゴム）でシャシからフローティング。
真空管の足には、直接接続ピンを・・。真空管ソケットの重量まで嫌った設計なのです。
今迄は、出来上がったアンプ内部の写真だけでしたから、この真空管押さえは初登場。
この写真で、構造がお解かりでしょうか？
二つのブロックをスプリングで押し付け合い、真空管を挟むと言う方法です。
昔はスプリングを使わないで、ブロックをネジ止めしていました。この時の、ネジの締め加減が難しいのですね。
チョットのトルクオーバーでパキン（真空管が割れるのです）。
何本割りましたか？（汗）。
で、この様の方法に変更。
裏側からの写真。キャップスクリューの頭が見えますね。
このスクリュー。反対側まで貫通していて先端にナット。
そのナットとブロックの間にスプリングを挟み、ブロック同士を挟みつけます。
指で強引に開くと、こんな感じです。結構強いスプリングなのですが、真空管の破損はゼロに成りました。
失敗を繰り返しながら、新しいアイディアが浮かんでくるのです。
今回は、このブロックと真空管の間に、ニッケルフェルトを挟みこむつもりです。
そのニッケルフェルトの厚み分だけ、ブロックの穴径を大きくしました。
簡単に大きくしました。なんて書いていますが、勿論それに合ったサイズの刃を購入。
失敗したら授業料です（汗）。
