預かったアンプの改造が始まりました。
今回の改造で、小さくなる部品はゼロ。大きく成るか追加ばかりです。一番の問題はチョークトランス。フィラメント電流整流後のリップルフィルターに使います。
バラしてしまいますと、実は僕のアンプには入っていません。僕の物を作った後に出来上がったチョークなのです。
１年程前に、あるお客様に僕のと同じアンプを受注。でも其のアンプにはチョークを入れました。
出来上がり、音を聞いてチョット悔しい。僕のより良い（汗）

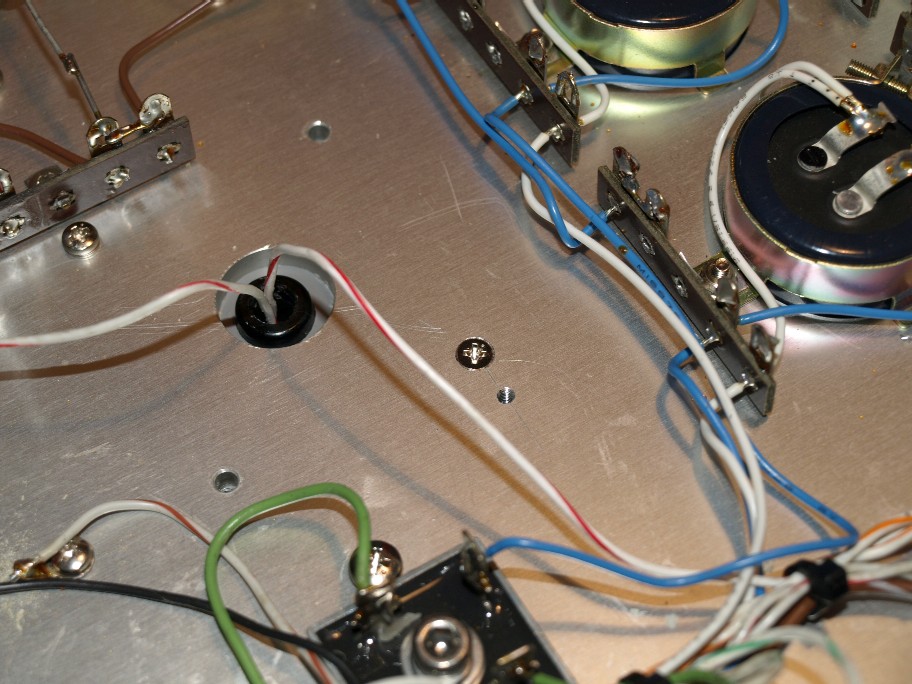

今迄の空いているスペースに取り付けるのですが、上部に付けた、トランスの止めネジの頭がチョークとゴチンコ。

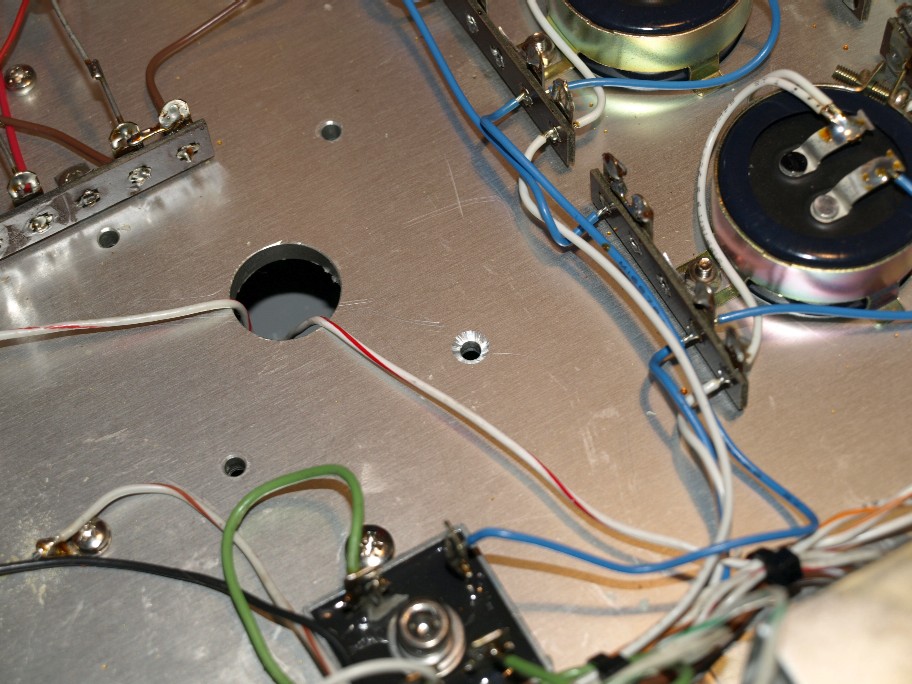

天板が５mm有るので、皿加工してネジの頭を出さないようにします。

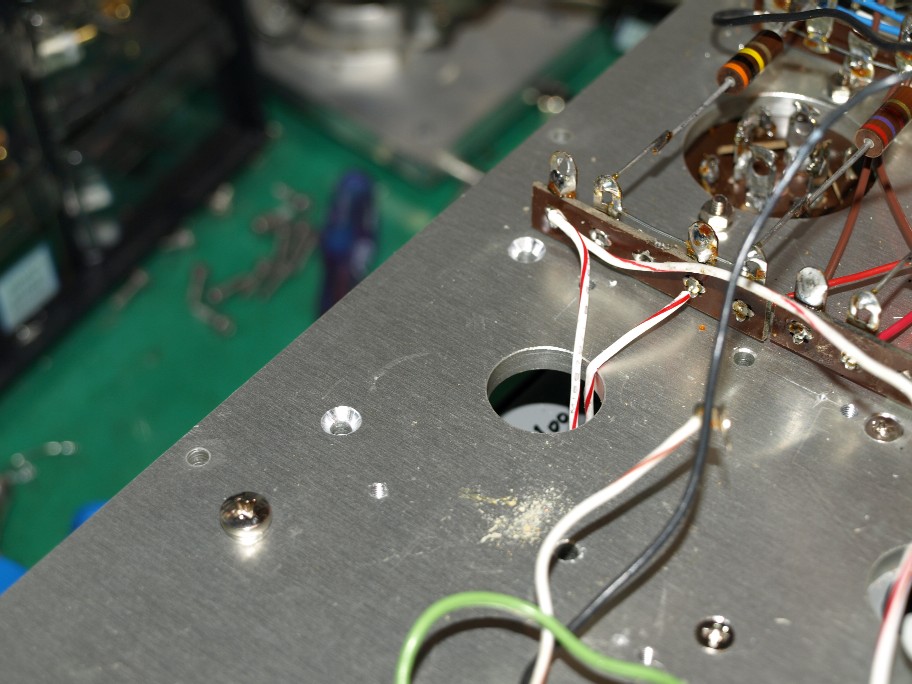

巧く皿ネジで留まりました。これでしたら上面は平面。ゴチンコはしません。




シャシの縁にドリルを入れるのは、ドリルチャックとシャシがぶつかって普通なら不可能。
で、分解可能のシャシが本領発揮。当たる部分の板を外して、それから加工をすれば、大丈夫です。

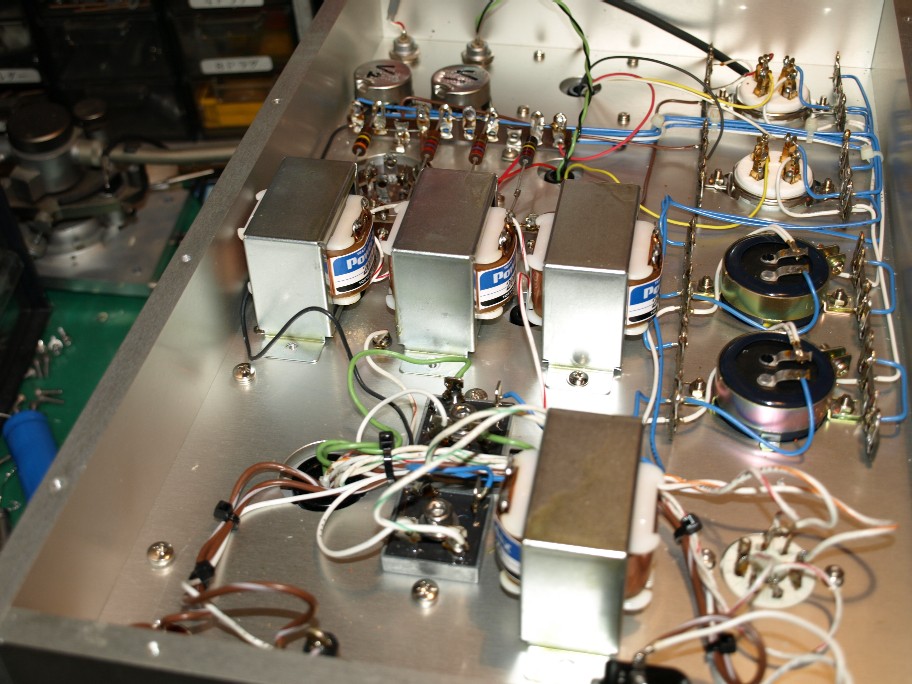

巧く３個のチョークが付きました。手前の１個は場所の確認で、まだ取り付けられてはいません。この場所は上部に何も無いので、安心してドリルで穴あけ、タップ加工が出来ます。
